Placa Electrónica Ariston EGNB MCU EVO2 · 740190039901 Para Chaffoteaux MX2 24 CF

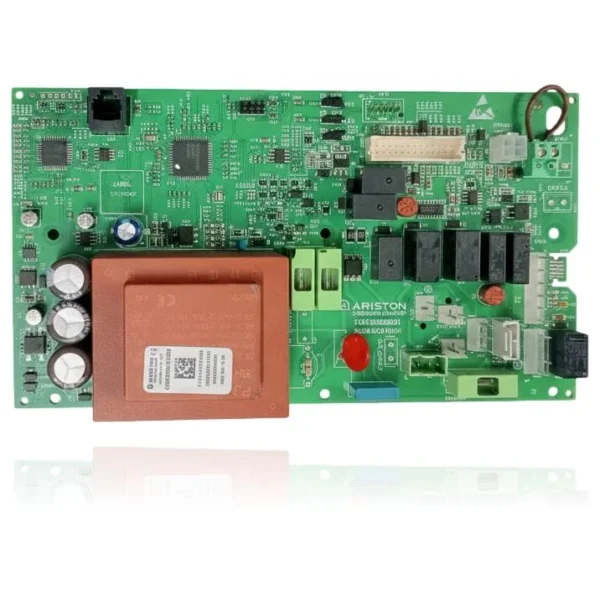

Aplicación a la variante exacta pendiente de confirmar. Placa electrónica Ariston con el marcado EGNB MCU EVO2 y el código 740190039901. Su entrada de alimentación EXT.SUPPLY es de 230 V por los bornes L/N.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- SKU interno
- PLCH094
- Garantía
- 1 año
Calderas Ariston Thermo Group compatibles
Placa electrónica. 0 compatibilidades contrastadas. Hay otros 3 modelos que todavía estamos comprobando.
Modelos pendientes de comprobar
Estos modelos aparecen asociados a esta referencia, pero todavía no hemos terminado de comprobarlos, así que no los damos por compatibles. Si tu caldera es una de ellas, mándanos una foto de la pieza que vas a sustituir y lo verificamos antes de que compres.
| Ariston Thermo Group B60 24 BFFI | Ariston Thermo Group | Sin confirmar |
|---|---|---|
| Ariston Thermo Group Series Centora, Calydra y Clas (Ariston/Chaffoteaux) | Ariston Thermo Group | Sin confirmar |
| Ariston Thermo Group Chaffoteaux MX2 24 CF | Ariston Thermo Group | Sin confirmar |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.

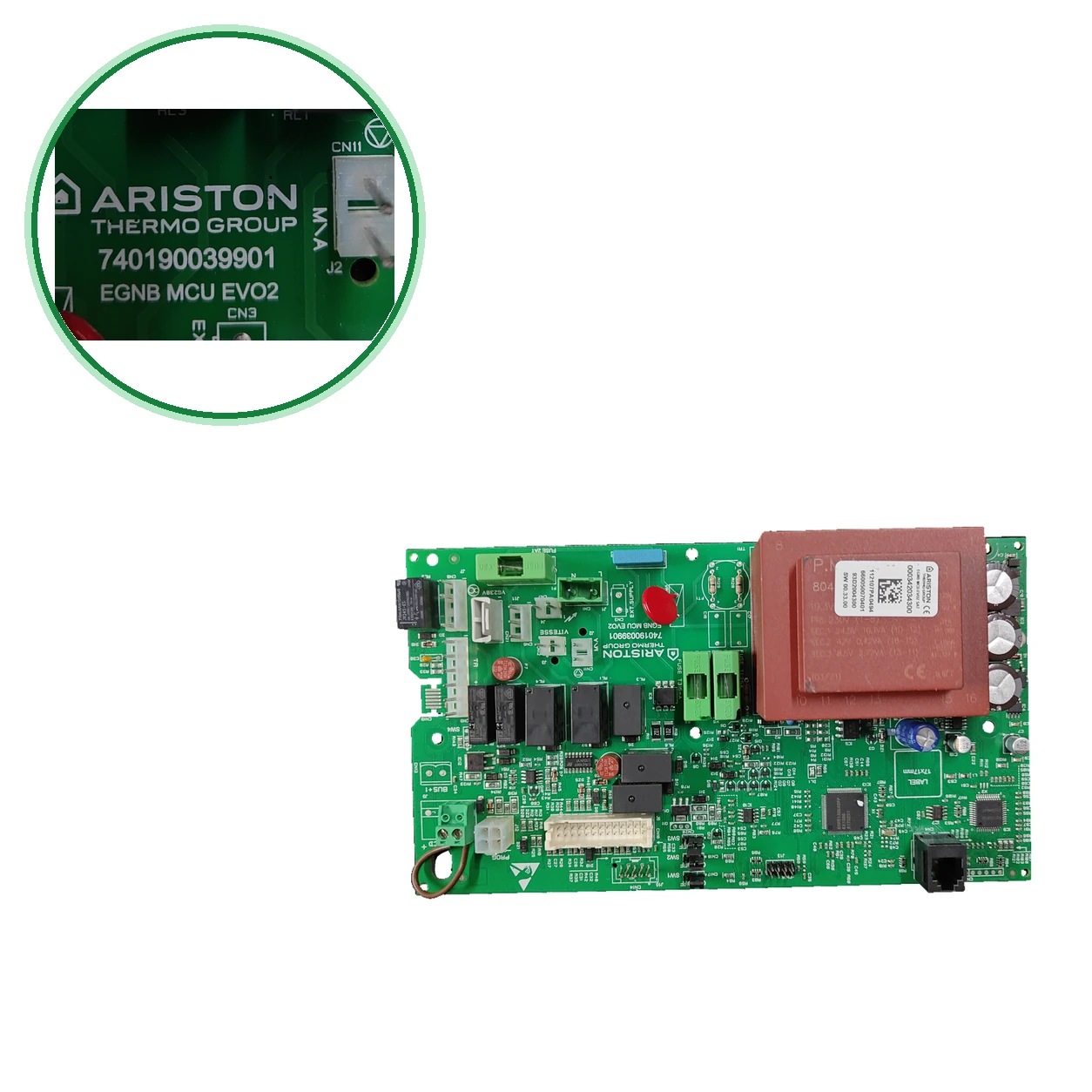

- Localiza en tu placa el marcado EGNB MCU EVO2 y el código 740190039901: son los que identifican esta placa.
- Si tu recambio se anuncia como Ariston 65119997, comprueba también el código de la placa principal: debe ser 740190039901. a la 65119997 «BLX MCU + MOD».
- No te fíes solo del modelo de caldera: los listados de recambios de la familia MIRA COMFORT-MX2 citan otras placas (60000247, 60000485). Compara siempre el código de tu placa.
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera y te la reservamos. ¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características de la caldera.
Síntomas que requieren diagnóstico en la placa electrónica
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera se bloquea y muestra 305.
Causa: Fallo en la placa electrónica principal.
Que lo revise un técnico. No cambie la placa sin comprobar el modelo y el código original de la pieza.
- 02
En la pantalla aparece 3 05, 3 06 o 3 07.
Causa: Error interno de la placa electrónica principal.
Que lo revise un técnico. Si el código vuelve, la placa es la pieza a revisar.
- 03
Tras varios rearmes seguidos aparece 3 04 en la pantalla.
Causa: Más de cinco rearmes en quince minutos: la caldera se bloquea para protegerse.
No seguir rearmando. Que lo revise un técnico para encontrar el fallo de fondo.
Códigos de error Ariston Thermo Group que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| 305 | Error de la placa electrónica principal. | Si aparece, la diagnosis apunta a la placa. Antes de cambiarla, compruebe el modelo y el código original de la pieza. Que lo revise un técnico. |
| 304 | Demasiados reinicios seguidos: la caldera queda bloqueada. | No siga pulsando reset: hay que localizar la causa del bloqueo. Si se repite, que lo revise un técnico. |
| 302 | Fallo de comunicación electrónica dentro de la caldera. | Que lo revise un técnico. |
| 3 06 | Error interno de la placa principal. | Apunta a la placa electrónica principal. Que lo revise un técnico. |
| 3 07 | Error interno de la placa principal. | Apunta a la placa electrónica principal. Que lo revise un técnico. |
| 5 01 | Ausencia de llama. | La caldera no detecta llama al encender. Puede ser gas, encendido o llama; que lo revise un técnico. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Ariston Thermo Group
- SKU interno Uniclima
- PLCH094
- Marca
- Ariston Thermo Group
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Fusible serigrafiado
- T315mA
- Formato portafusible marcado
- 5X20
- Inventario — Entrada alimentación EXT.SUPPLY
- 230 V; bornes L/N
- Inventario — Marcaje PCB cara soldaduras
- 94V-0
- Inventario — Aplicación indicada en inventario
- Chaffoteaux MX2 24 CF
- Datos adicionales — Conjunto 65119997
- Placa completa con display y cableado (principal 740190039901, secundaria 000342035100)
- Identificación — Designación marcada
- EGNB MCU EVO2
- Identificación — Código marcado
- 740190039901
- Ficha técnica — Fusible serigrafiado
- T315mA
- Ficha técnica — Formato portafusible marcado
- 5X20
- Datos del inventario — Entrada alimentación EXT.SUPPLY
- 230 V; bornes L/N
- Datos del inventario — Marcaje PCB cara soldaduras
- 94V-0
- Datos del inventario — Aplicación indicada en inventario
- Chaffoteaux MX2 24 CF
- Marcados adicionales
- Fusible de placa T315 mA, portafusible 5×20. Entrada EXT.SUPPLY: 230 V en bornes L/N. Laminado PCB cara de soldaduras: 94V-0.
- Aplicaciones pendientes de comprobar
- Chaffoteaux MX2 24 CF — compatibilidad anotada; pendiente de confirmar por variante.
- Por confirmar: B60 24 BFFI: aplicación del conjunto 65119997
- Por confirmar: Series Centora, Calydra y Clas (Ariston/Chaffoteaux) —: series, sin modelo concreto
- No confundir: 60000247 · 60000485 — Placas principales de la MIRA COMFORT 24 CF en los listados de recambios de la familia (el 60000486 es el display) — Otros códigos: esta placa es la 740190039901 (EGNB MCU EVO2)
- No confundir: 65100774 · 60003334 — Placa «NCB MCU FF» de la MX2 24 FF y su sustituta, — Es la de la variante 24 FF; esta ficha es de la 24 CF
- No confundir: 65119997 «BLX MCU + MOD» — Así llama al 65119997 — No cita el 740190039901 ni EGNB MCU EVO2: compara siempre el código de la placa
- Por confirmar: difieren en el código anterior del 65119997 (61316966, 61316920 ) y a la 65119997 «BLX MCU + MOD». Identifica la placa por el 740190039901.
- Por confirmar: El 740190039901 está unido a una placa electrónica Ariston, (con EGNB MCU EVO2) . La referencia 65119997 solo tiene y difiere en el código anterior.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Chaffoteaux MX2 24 CF.
Dudas frecuentes sobre la placa electrónica
¿Dónde está el código de esta placa y qué otros marcados debo comparar?
¿Sirve para mi Chaffoteaux MX2 24 CF?
¿Sirve para otras calderas, como la B60 24 BFFI o las Centora, Calydra y Clas?
¿Qué diferencia hay entre el 740190039901 y el 65119997?
¿Qué significan EGNB MCU EVO2 y 740190039901?
¿Qué fusible lleva y cómo se alimenta?
¿Quién debe montarla?
