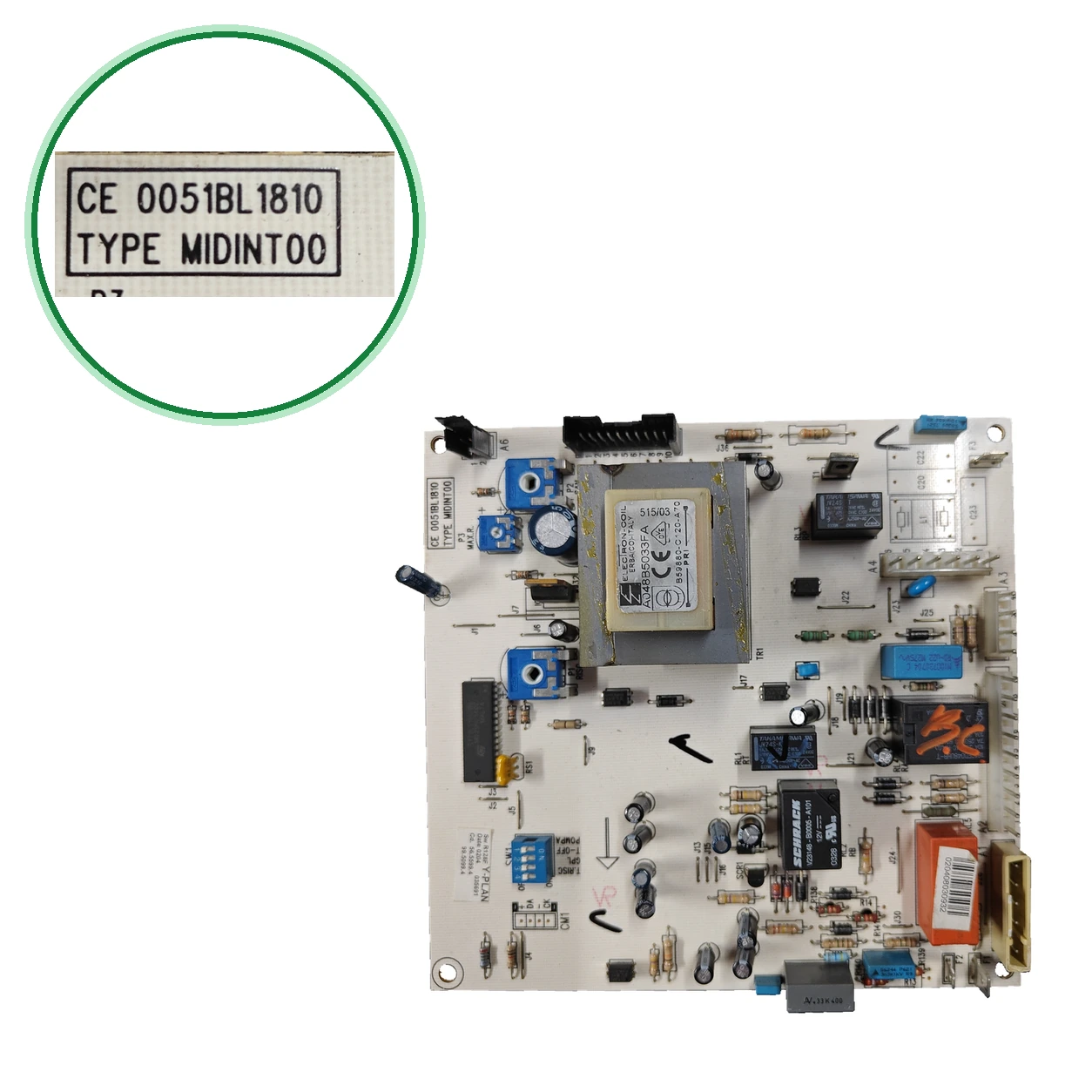

Placa Electrónica Honeywell MIDINT00 · 56.5599.4 Para Cointra SUPRA SP 21 EI
Aplicación a la variante exacta pendiente de confirmar. Placa de control de la caldera. Lleva relés y un selector SW1 marcado T.RISC, GPL, T-OFF y POMPA.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- SKU interno
- PLC303
- Garantía
- 1 año
IVA incluido AGOTADO
Calderas Baxi (según 4 fuentes externas) compatibles
Placa electrónica. 0 compatibilidades contrastadas. Hay otros 3 modelos que todavía estamos comprobando.
Modelos pendientes de comprobar
Estos modelos aparecen asociados a esta referencia, pero todavía no hemos terminado de comprobarlos, así que no los damos por compatibles. Si tu caldera es una de ellas, mándanos una foto de la pieza que vas a sustituir y lo verificamos antes de que compres.
| Baxi (según 4 fuentes externas) Potterton Performa 80e / 105e (Maxflue) | Baxi (según 4 fuentes externas) | Sin confirmar |
|---|---|---|
| Baxi (según 4 fuentes externas) Chappée Luna 2.24 FF | Baxi (según 4 fuentes externas) | Sin confirmar |
| Baxi (según 4 fuentes externas) Cointra SUPRA SP 21 EI | Baxi (según 4 fuentes externas) | Sin confirmar |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Busca en la placa los marcados «Sw R128F Y-PLAN» y «56.5599.4». escriben este último 5655994.
- Compara el resto: circuito «CE 0051BL1810», «99.5099.4», «CS0167B - LS» y la designación «MIDINT00» de Honeywell.
- No la confundas con otras placas citadas para la Supra: 5655990, 5672510, 51BP2783 y A048B5033FA son otros códigos.
- Mira el modelo en la placa de características de tu caldera. registrado: la Cointra SUPRA SP 21 EI.
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera.
Reparación de placas electrónicas · Reparación de calderas Cointra
Síntomas que requieren diagnóstico en la placa electrónica
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
Si falta gas, la caldera hace tres intentos de encendido y se bloquea al tercero.
Causa: Según el manual de Cointra, con falta de gas hace tres intentos a intervalos de 25 s y se bloquea al tercero, pero solo en la variante con tarjeta Honeywell, de la que no da el código. No dice que sea un fallo de esta placa. Comprueba primero que llega gas.
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Baxi (según 4 fuentes externas)
- SKU interno Uniclima
- PLC303
- Marca
- Baxi (según 4 fuentes externas)
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 0 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- SelectorSW1 marcado
- T.RISC; GPL; T-OFF; POMPA
- Inventario — Relé SCHRACK V23148-A101
- 12 V=
- Inventario — Relés montados
- 10 A 250 V~ / 7 A 250 V~
- Inventario — Aplicación indicada en inventario
- COINTRA SUPRA SP 21 EI
- Inventario — Código marcado
- Sw R128F Y-PLAN; 56.5599.4; 99.5099.4; Date0204 035691
- Identificación — Código marcado
- Sw R128F Y-PLAN
- Identificación — Código marcado
- 56.5599.4
- Identificación — Código marcado
- 99.5099.4
- Identificación — Código marcado
- Date0204 035691
- Identificación — Código marcado
- CS0167B - LS
- Ficha técnica — SelectorSW1 marcado
- T.RISC; GPL; T-OFF; POMPA
- Datos del inventario — Relé SCHRACK V23148-A101
- 12 V=
- Datos del inventario — Relés montados
- 10 A 250 V~ / 7 A 250 V~
- Datos del inventario — Aplicación indicada en inventario
- COINTRA SUPRA SP 21 EI
- Datos del inventario — Código marcado
- Sw R128F Y-PLAN; 56.5599.4; 99.5099.4; Date0204 035691
- Aplicaciones pendientes de comprobar
- COINTRA SUPRA SP 21 EI — compatibilidad anotada; pendiente de confirmar por variante.
Antes de comprar
- Revisa el fusible antes de culpar a la placa: según el manual de Cointra es un fusible rápido de 2 A, en el tablero de bornes de alimentación de la caldera y no en la placa.
- Por confirmar: Potterton Performa 80e / 105e (Maxflue) — 1 origen: de recambios («Baxi - Potterton Performa 80e 105e Maxflue PCB - 0051BL1810 -5655994 9950994»)
- Por confirmar: Chappée Luna 2.24 FF — 1 origen: de con los códigos de la placa («Carte électronique pour chaudière Chappee Luna 2.24 ff»)
- No confundir: 5655990 — P.C.B. (SIT), posición 154 del catálogo oficial de repuestos SUPRA (2006) — Casi igual, pero el último dígito cambia (…0 frente a …4). Sin confirmar: 5655994 como equivalente de 5655990
- No confundir: 5672510 — Placa que para la SUPRA SP231EI y SP27EI — Otro código: su ficha no cita ninguno de los de esta placa
- No confundir: 51BP2783 — Placa que otra da para la SUPRA SP 21/27 EI — Otro código OEM: su ficha no cita Honeywell ni 56.5599.4
- No confundir: A048B5033FA — Placa que esa misma da para la SUPRA SP 21EI (título); su descripción dice SUPRA COMPACT SPC 21 EI — Otro código OEM: su ficha no cita 5655994 ni 56.5599.4
- No confundir: 5112380 — PCB que un vendedor británico da para Baxi 105E/80E y Potterton Performa (antes 248074) — Otro código: su ficha no cita ninguno de los de esta placa
- Identidad registrada por: ligan 5655994 / 56.5599.4, 0051BL1810 y MIDINT00 a una placa Baxi (: «Baxi Honeywell»). Se registra como Honeywell y manda su dato. Ninguno nombra la Cointra SUPRA SP 21 EI, registrada.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Cointra SUPRA SP 21 EI.
Dudas frecuentes sobre la placa electrónica
¿Cómo identifico la placa Honeywell MIDINT00?
Busca los marcados «Sw R128F Y-PLAN» y «56.5599.4». Compara también el circuito «CE 0051BL1810», el «99.5099.4», el «CS0167B - LS» y la designación «MIDINT00». los escriben sin puntos: 5655994 y 9950994 (una). de los lista juntos, salvo el «CS0167B - LS».
¿Sirve para mi Cointra SUPRA SP 21 EI?
La compatibilidad de esta variante está pendiente de confirmar. Aplicación registrada: esta placa para la Cointra SUPRA SP 21 EI. Ninguna de las nombra la Cointra: ligan los códigos a placas Baxi, Potterton y Chappée. El manual del fabricante cita una variante de la SUPRA con tarjeta Honeywell, aunque sin dar su código.
¿Qué otras placas se citan para la Supra y en qué se diferencian?
El catálogo oficial de repuestos SUPRA (octubre 2006) lista en la posición 154 las placas 5655990 (SIT), 5657840 (INECO), 5672510 y 5657130; no aparece el 5655994. La 5655990 solo cambia en el último dígito y Sin confirmar: 5655994 como equivalente. la 51BP2783 para la SP 21/27 EI y la A048B5033FA para la SP 21EI (su descripción dice SUPRA COMPACT SPC 21 EI). Compara siempre el código marcado.
¿Qué significan los códigos de la placa?
«CE 0051BL1810» es el código del circuito impreso (PCB). «0051BL1810» es la referencia, y lo listan. «56.5599.4» es uno de los códigos marcados en la placa: como número de pieza Baxi (5655994). «MIDINT00» es la designación Honeywell. «99.5099.4» y «CS0167B - LS» son otros marcados.
¿Se monta en una Baxi, Potterton o Chappée?
Por confirmar: cada caldera tiene un solo origen. 0051BL1810, 5655994 y 9950994 como PCB de la Potterton Performa 80e y 105e Maxflue, y de da los códigos para la Chappée Luna 2.24 FF. Otro vendedor británico da la PCB 5112380 (antes 248074) para la Baxi 105E/80E: las no coinciden para esos modelos. Para otra caldera, llámanos al 911 17 77 77 con su modelo exacto.
¿Qué debo revisar al montarla?
La placa lleva un selector SW1 marcado T.RISC, GPL, T-OFF y POMPA. El manual de Cointra de la gama SUPRA SP usa esas cuatro etiquetas en puentes o switch y pide ajustarlos con la caldera sin tensión. Con T.RISC en OFF la calefacción va de 30 a 85 °C y en ON, de 30 a 45 °C. Describe dos sistemas de regulación (A o B) y no dice cuál lleva esta placa ni la identifica por su código: copia la posición de la vieja.
¿Qué precauciones hay al abrir el panel y montarla?
Corta la tensión con el interruptor bipolar antes de abrir el panel de mandos (manual de Cointra). La placa lleva relés de 250 V~ (10 A y 7 A). Revisa también el fusible rápido de 2 A, que está en el tablero de bornes y no en la placa, y el selector SW1.
