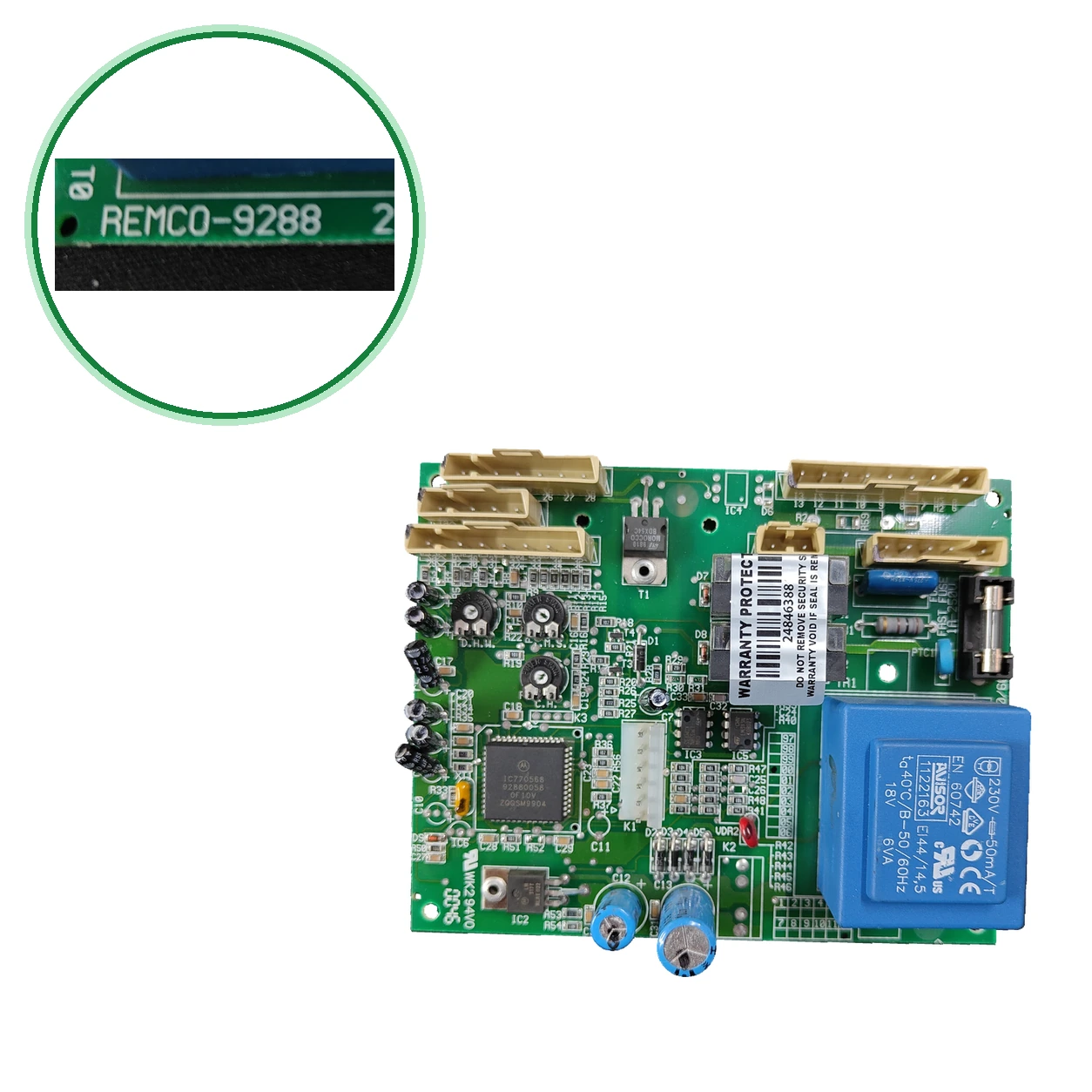

Placa Electrónica REMCO REMCO-9288 (código Marcado 24846388) Para Fagor FA 20
Placa electrónica de caldera con alimentación marcada 220/240 V~ y 50/60 Hz. Lleva dos relés, RL1 y RL2, fusible rápido de 1 A y 250 V y transformador de 230 V a 18 V.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- SKU interno
- PLC310
- Garantía
- 1 año
IVA incluido Stock · 4 Uds
Calderas REMCO compatibles
Placa electrónica. Una compatibilidad contrastada: Fagor FA 20.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| REMCO Fagor FA 20 | REMCO | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Busca en el circuito de tu placa el código REMCO-9288 (también se escribe REMCO 9288 o REMCO9288).
- Compara también el código marcado 24846388 y el marcado 1122163 del transformador (18 V · 6 VA).
- Comprueba que lleva dos relés señalados RL1 y RL2 y un fusible rápido de 1 A y 250 V.
- No la confundas con las placas Fagor MU0870700, MU0813400 o MU0886700: son códigos distintos.
- Si coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera. ¿Dudas? Envíanos desde Contacto una foto de la placa y de la placa de características de la caldera.
Reparación de placas electrónicas · Reparación de calderas Fagor
Ficha de la placa electrónica REMCO
- SKU interno Uniclima
- PLC310
- Marca
- REMCO
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 4 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Alimentación y frecuencia de la placa
- 220/240 V~; 50/60 Hz
- Fusible especificado en la placa
- Rápido; 1 A; 250 V
- Relés identificados en la placa
- RL1 y RL2
- Clasificación de inflamabilidad indicada en la PCB
- 94V-0
- Marcado primario del transformador
- 230 V~; 50 mA/T
- Secundario y potencia del transformador
- 18 V~; 6 VA
- Temperatura ambiente, clase térmica y frecuencia del transformador
- 40 °C; clase B; 50/60 Hz
- Norma indicada en el transformador
- EN 60742
- Marcado del transformador
- 1122163
- Procedencia de los datos adicionales
- Información declarada; referencias auxiliares y aplicaciones sin equivalencia del fabricante acreditada.
- Inventario — Relés señalados en placa
- RL1, RL2
- Inventario — Serigrafia de tension de PCB
- 220V/240V ~
- Inventario — Código marcado
- 24846388
- Por confirmar: Transformador de referencia 1122163 (datos ) — Primario / secundario
- 230 V / 18 V · 0,33 A ·
- Por confirmar: Transformador de referencia 1122163 (datos ) — Potencia
- 6 VA ·
- Por confirmar: Transformador de referencia 1122163 (datos ) — Temperatura y clase
- Ta 40 °C · clase B ·
- Por confirmar: Transformador de referencia 1122163 (datos ) — Medidas
- 47 × 40 × 33,5 mm (EI44/14,5) ·
- Por confirmar: Transformador de referencia 1122163 (datos ) — Norma
- EN 61558 (la etiqueta del transformador marca EN 60742) ·
- Referencia registrada
- REMCO-9288
- Marcados adicionales
- Marcaje de placa: REMCO-9288. Fusible de placa: rápido 1 A / 250 V. Relés señalados: RL1 y RL2. Material PCB: 94V-0. Transformador marcado 1122163; código adicional 24846388. Transformador: primario 230 V~, 50 mA T; secundario 18 V~, 6 VA; frecuencia 50/60 Hz.
- Aplicaciones pendientes de comprobar
- FAGOR FA 20 — compatibilidad anotada; pendiente de confirmar por variante.
Antes de comprar
- No confundir: MU0870700 — Placa electrónica Fagor que y dan para la FA 20E-N y la FEB20E — Otro código; sin confirmación adicional lo une a REMCO-9288. Compara siempre el código marcado.
- No confundir: MU0813400 — Placa electrónica Fagor ECOPLUS FA 15/20 — Otro código de placa, distinto de REMCO-9288.
- No confundir: MU0886700 — Placa electrónica Fagor que para la FA-20 N — Otro código; sin confirmación adicional lo une a REMCO-9288. Compara siempre el código marcado.
- No confundir: CI927804 — Otra placa REMCO que vende — No es REMCO-9288. Es otra placa REMCO que vende con ese código.
- sin confirmación adicional externa que hayamos leído une REMCO-9288 ni 24846388 con un código de Fagor. La caldera FA 20 la confirma. Las placas Fagor MU0870700, MU0813400 y MU0886700 son códigos distintos.
- Placa, códigos y caldera FA 20 confirmados. Fuera, une el marcado 1122163 con un transformador de 18 V y 6 VA; Sin confirmar: la placa a la FA 20 y no hay despiece oficial accesible.
Dudas frecuentes sobre la placa electrónica
¿Cómo identifico esta placa?
El circuito lleva el código REMCO-9288 (también se escribe REMCO 9288 o REMCO9288). Compara además el código marcado 24846388 y el marcado 1122163 del transformador. La placa indica 220/240 V~ y 50/60 Hz, fusible rápido de 1 A y 250 V, y dos relés señalados RL1 y RL2.
¿Sirve para mi Fagor FA 20?
Sí. Confirmación registrada: esta placa para la Fagor FA 20. Ninguna página externa que hayamos leído une el código REMCO-9288 con esa caldera y no hemos hallado su despiece oficial, así que la confirmación es la. Comprueba el modelo completo en la placa de características de tu caldera.
¿Sirve para la Fagor FA 20E, la FA 20E-N, la FA-20 N o la FEB20E?
solo la ha confirmado para la FA 20; para esas variantes no tenemos confirmación. Para ellas se venden otras placas Fagor: la MU0870700 ( y la dan para la FA 20E-N, la FA20E2N y la FEB20E) y la MU0886700 (otra, para la FA-20 N). Son códigos distintos. Envíanos desde Contacto una foto de la placa de tu caldera, o llámanos al 911 17 77 77, y comparamos los códigos.
¿Es lo mismo que las placas Fagor MU0870700, MU0813400 o MU0886700?
Son códigos distintos. La MU0870700 la dan y para la FA 20E-N y la FEB20E; la MU0813400, para la Ecoplus FA 15/20; la MU0886700, otra para la FA-20 N. sin confirmación adicional que hayamos leído las da por equivalentes a la REMCO-9288, así que no las trates como intercambiables sin comparar el código marcado.
¿Qué significan REMCO-9288, 24846388 y 1122163?
REMCO-9288 es el código del circuito (PCB) de la placa y el modelo con el que la identificamos. 24846388 es otro código marcado en la pieza; no hemos hallado sin confirmación adicional que diga qué designa. 1122163 es el marcado del transformador: lo usa como referencia de un transformador de 230 V a 18 V y 6 VA.
¿Qué transformador lleva esta placa?
Lleva marcado 1122163: primario 230 V~ y 50 mA/T, secundario 18 V~ y 6 VA, 40 °C, clase B y norma EN 60742. vende con la referencia 1122163 un transformador de 230 V a 18 V y 0,33 A (6 VA), Ta 40 °C clase B, de 47 × 40 × 33,5 mm, y cita la norma EN 61558. Los datos coinciden salvo la norma; es una referencia, no una equivalencia del fabricante.
¿Puedo montarla yo y qué debo revisar antes?
Debe montarla un técnico cualificado: trabaja a 220/240 V. Antes de cambiarla, comprueba la alimentación, el fusible rápido de 1 A y los conectores. Compara también los relés y conectores con los de tu placa: avisa, para otra placa Fagor, de que bajo una misma referencia se han fabricado versiones distintas.
