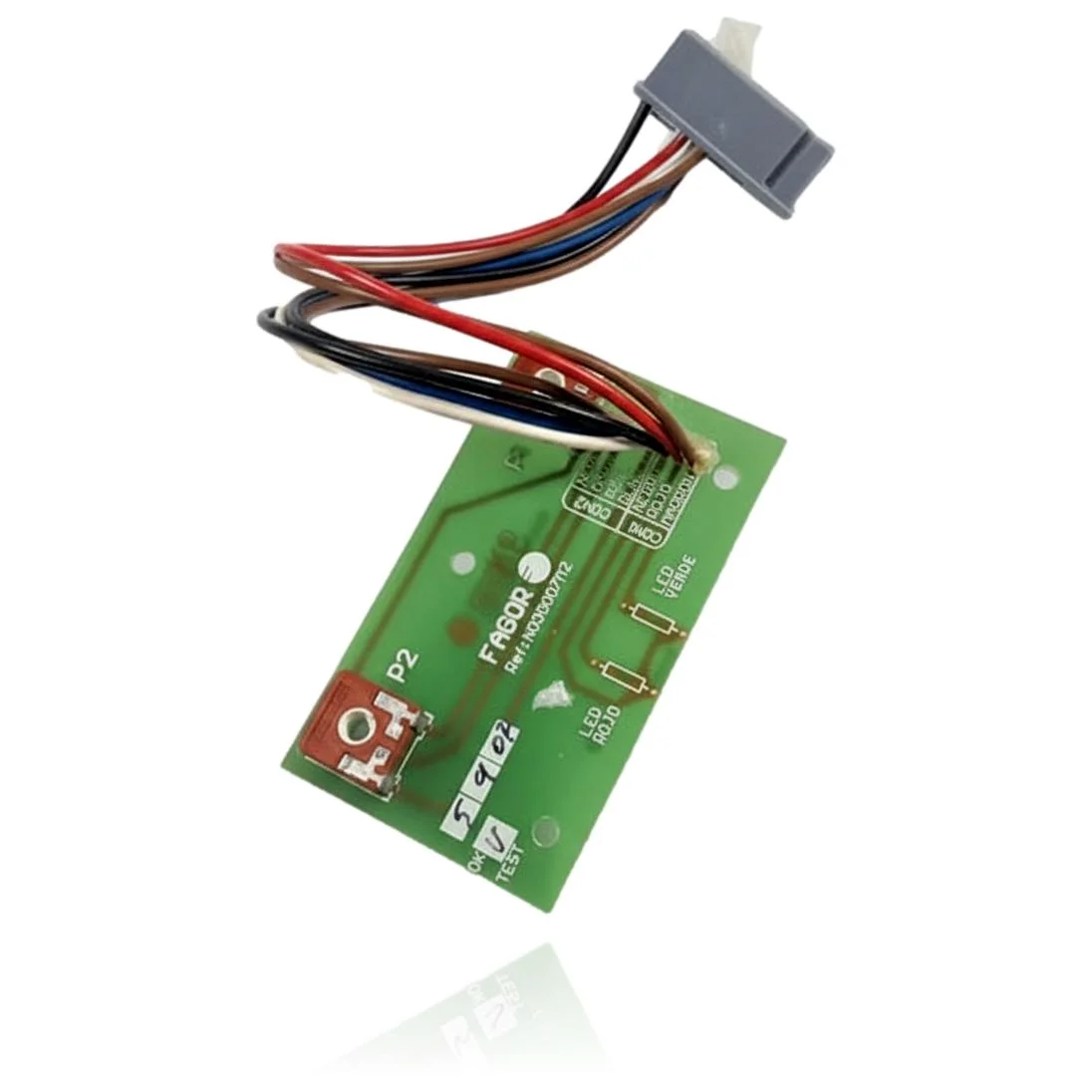

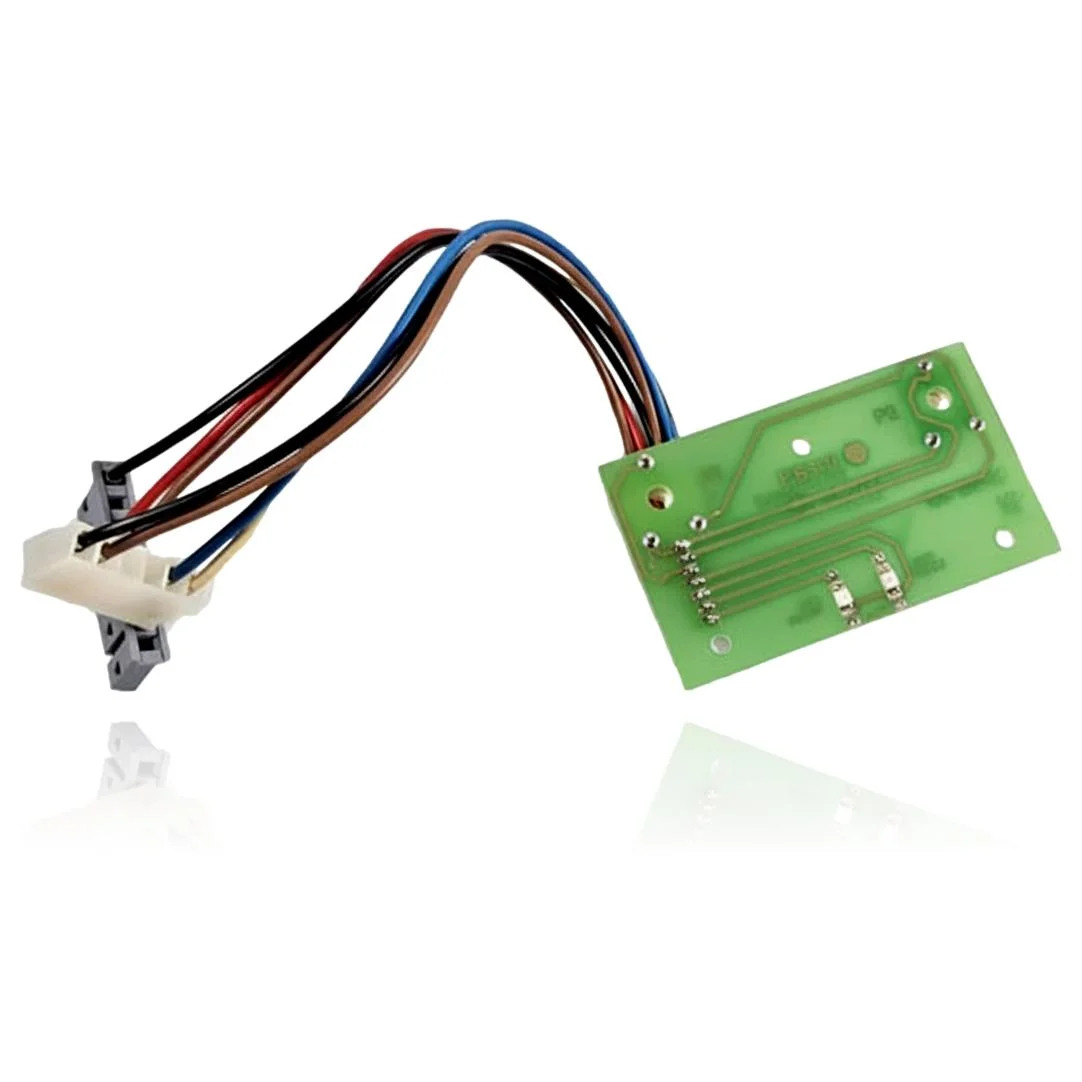

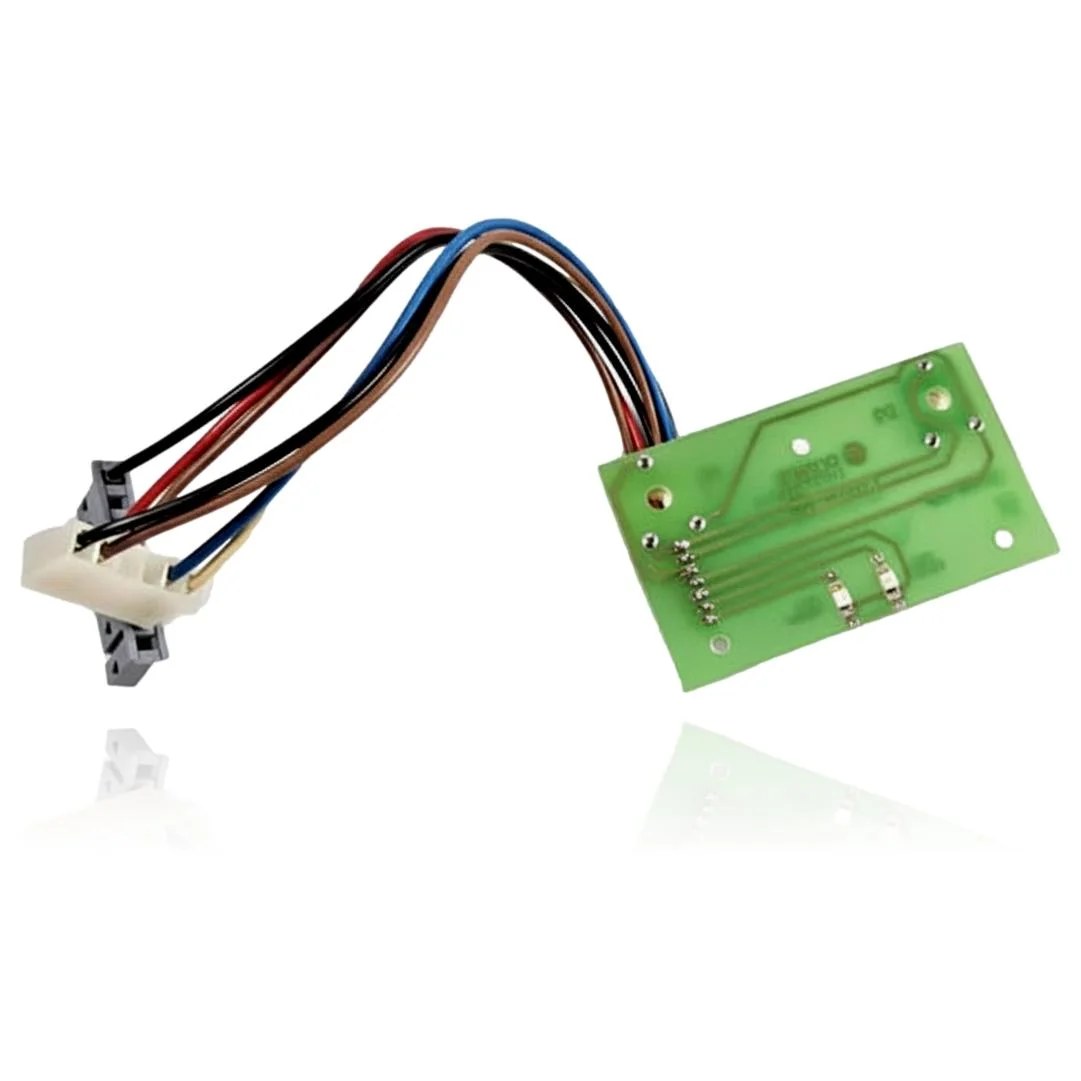

Placa Electrónica Fagor Ecomini FEB-23E/1 Ref. N03G007M2
La Placa Electrónica Fagor Ecomini FEB-23E/1, con referencia N03G007M2, es un componente fundamental que controla el encendido, modulación del quemador, bomba y las seguridades de la caldera. Cuando falla, la caldera puede no arrancar, bloquearse o presentar un funcionamiento errático, pudiendo mostrar el error F8: Fallo de comunicación entre el circuito principal y el portamandos. Esta placa es compatible con los modelos Fagor Ecomini (FA-23E, FEB-23E/1, FEB-24E/1, FEB-27E) y Fagor Contract Mini (CA-24E, CE-24E), entre otros. Un técnico debe confirmar mediante diagnóstico si procede sustituirla al detectar cualquier anomalía en el funcionamiento de la caldera.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- N03G007M2
- Garantía
- 1 año
Calderas Fagor compatibles con la referencia N03G007M2
Placa electrónica con referencia N03G007M2. Seis compatibilidades contrastadas: FA-23E y FEB-23E/1.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Fagor FA-23E | Fagor Ecomini (FA-23E / FEB-23E / FEB-24E / FEB-27E) | Contrastada |
| Fagor FEB-23E/1 | Fagor Ecomini (FA-23E / FEB-23E / FEB-24E / FEB-27E) | Contrastada |
| Fagor FEB-24E/1 | Fagor Ecomini (FA-23E / FEB-23E / FEB-24E / FEB-27E) | Contrastada |
| Fagor FEB-27E | Fagor Ecomini (FA-23E / FEB-23E / FEB-24E / FEB-27E) | Contrastada |
| Fagor CA-24E | Fagor Contract Mini (CA-24E / CE-24E) | Contrastada |
| Fagor CE-24E | Fagor Contract Mini (CA-24E / CE-24E) | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. N03G007M2 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo N03G007M2; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica N03G007M2
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
Los testigos LED del cuadro no se encienden ni en verde ni en rojo
Causa: Los indicadores dependen de la placa secundaria conectada a la principal; si hay un fallo en la conexión o en el circuito, los LED permanecen apagados.
Revisa que el conector entre la placa principal y la secundaria de LED esté bien encajado antes de cambiar el conjunto.
- 02
El LED rojo queda encendido fijo y la caldera no arranca
Causa: El testigo rojo indica un bloqueo detectado por la placa a través de sus sensores; si el circuito falla, puede permanecer encendido sin motivo real.
Corta y vuelve a dar corriente; si el LED se apaga un momento y vuelve a encenderse, revisa también el componente que indica.
- 03
La caldera no reacciona a los cambios que haces desde el mando
Causa: Esta placa centraliza las órdenes del usuario y las señales de la sonda; un fallo interno puede hacer que no responda a ninguna de las dos.
Si es posible, prueba a desconectar la sonda para descartar que el fallo provenga de ahí y no de la placa.
- 04
La señal de la sonda conectada a la placa parece perderse de forma intermitente
Causa: El conector de la sonda en esta placa secundaria puede oxidarse o aflojarse con el tiempo, afectando la señal.
Limpia y revisa el conector de la sonda y su cable antes de considerar que la placa está defectuosa.
Códigos de error Fagor que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F8 | Fallo de comunicación entre el circuito principal y el portamandos. | La placa de mandos N03G007M2 no responde o no comunica con la placa principal (alimentación/bus/conectores/PCB dañados). Verificar 5 V y señal en el conector del portamandos, continuidad del mazo y, si es posible, prueba cruzada con otra N03G007M2. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Fagor N03G007M2
- Referencia de catálogo
- N03G007M2
- SKU interno Uniclima
- PEMFEB23
- Marca
- Fagor
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Referencia placa principal
- N03G007M2
- Referencia placa secundaria (sonda/LED)
- A03B00712
Dudas frecuentes sobre la placa electrónica N03G007M2
¿El logotipo Fagor está impreso en esta placa de la Ecomini FEB-23E/1?
¿Qué referencia lleva la placa principal de la Ecomini FEB-23E/1?
¿Esta placa incluye la sonda y los testigos LED de la Ecomini?
¿Vale esta placa Fagor para una caldera FEB-24EUKN1N?
