Placa Electrónica Honeywell W4115B-1317 · PCB 45005977-001 Para Ferroli Master Atmosférica
Aplicación a la variante exacta pendiente de confirmar. Por confirmar: Es la placa electrónica que controla la caldera. italiana la clasifica como placa de encendido («schede accensione per caldaie»).
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- SKU interno
- PLC424
- Garantía
- 1 año
IVA incluido Stock · 2 Uds
Calderas Honeywell compatibles
Placa electrónica. 0 compatibilidades contrastadas. Hay otros 4 modelos que todavía estamos comprobando.
Modelos pendientes de comprobar
Estos modelos aparecen asociados a esta referencia, pero todavía no hemos terminado de comprobarlos, así que no los damos por compatibles. Si tu caldera es una de ellas, mándanos una foto de la pieza que vas a sustituir y lo verificamos antes de que compres.
| Honeywell Ferroli Optima | Honeywell | Sin confirmar |
|---|---|---|
| Honeywell Ferroli Hawk II Combi NG | Honeywell | Sin confirmar |
| Honeywell Ferroli NE Fluss | Honeywell | Sin confirmar |
| Honeywell FER Master Atmosférica (Ferroli) | Honeywell | Sin confirmar |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.

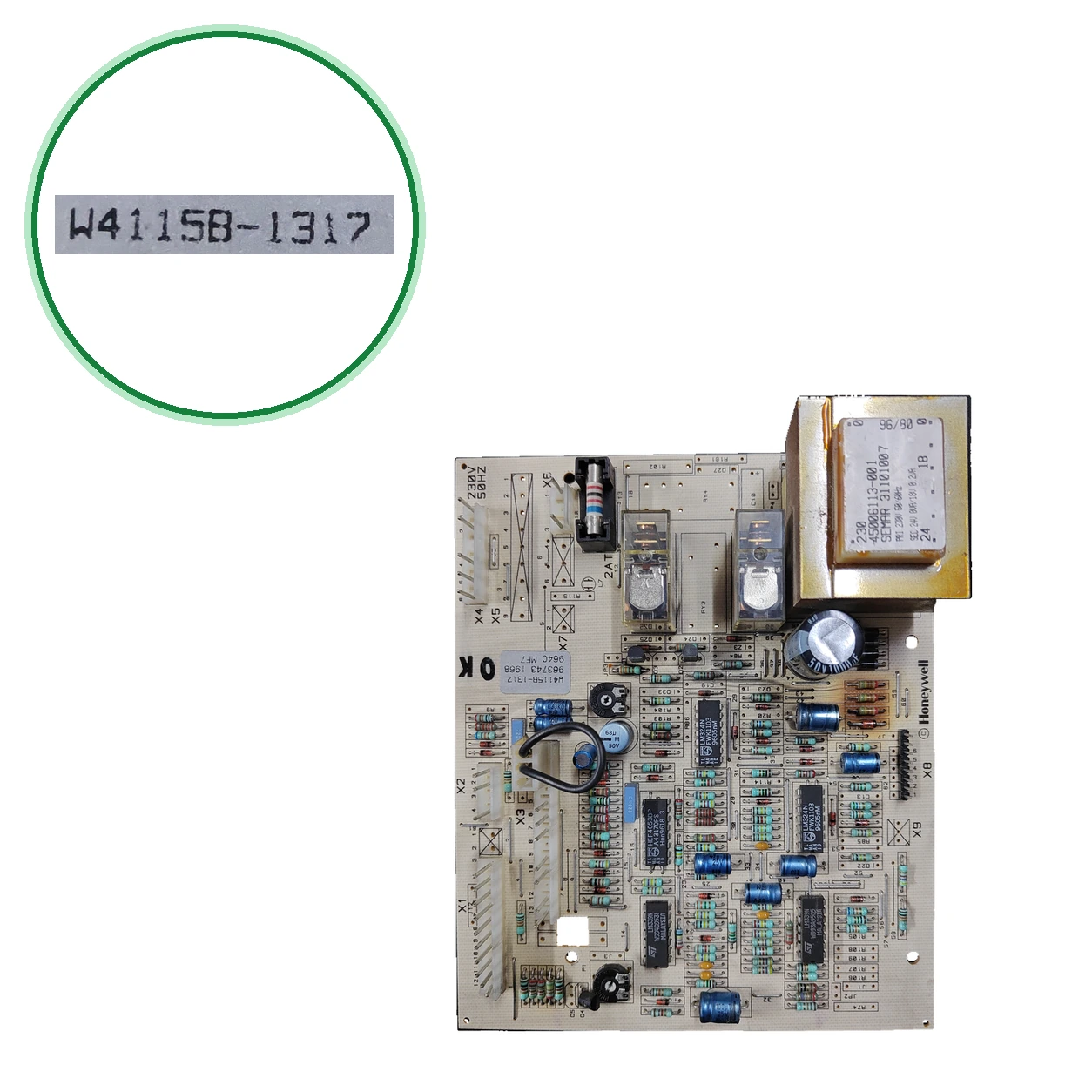

- Busca en la placa la designación W4115B-1317 (a veces escrita W4115B1317) y el código de circuito 45005977-001, revisión 02.
- Compara los marcados 963743 1968 y 9640 MF7, la serigrafía 2AT junto al fusible y el transformador SEMAR 31101007 (código 45006113-001).
- No la confundas con la W4115B1325 (kit VMF7M1 del catálogo Ferroli): unen la 1317 al mismo código 39803410 que el catálogo y dan con la 1325; compara la terminación exacta.
- Comprueba en la placa de características que tu caldera es una Ferroli Master atmosférica, la que ha registrado.
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera. ¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características.
Reparación de placas electrónicas · Reparación de calderas Ferroli
Síntomas que requieren diagnóstico en la placa electrónica
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende: el quemador no arranca y aparece A01.
Causa: No hay gas, electrodo roto o válvula de gas averiada.
Comprobar que llega gas y rearmar una vez. Si se repite, que lo revise un técnico.
- 02
La caldera detecta llama con el quemador apagado y se bloquea (A02).
Causa: Anomalía del electrodo o de la tarjeta.
Revisar el electrodo y su cableado. Si están bien, que un técnico revise la placa.
- 03
La caldera se bloquea por sobrecalentamiento (A03).
Causa: Sensor de calefacción averiado o falta de circulación de agua.
Purgar el aire y comprobar la bomba. Si se repite, que lo revise un técnico.
Códigos de error Honeywell que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| A01 | Fallo de encendido: el quemador no se enciende y la caldera se bloquea. | Comprobar que llega gas y que el electrodo no está sucio ni roto. Si vuelve tras rearmar, apunta a la placa o a la válvula de gas: que lo revise un técnico. Lista de la gama Ferroli; confirmar en el manual del Master. |
| A02 | Hay señal de llama con el quemador apagado y la caldera se bloquea. | Revisar el cableado y el estado del electrodo de ionización y del sifón. Si el electrodo está bien, la placa es la pieza a revisar: que lo mire un técnico. Confirmar en el manual del Master. |
| A03 | Protección por sobretemperatura: la caldera se bloquea por calor excesivo. | Comprobar que hay circulación de agua y que no hay aire en la instalación. Si persiste, apunta al sensor de calefacción o a la placa: que lo revise un técnico. Confirmar en el manual del Master. |
| F12 | Fallo en el sensor de agua caliente sanitaria. | Comprobar el cableado y el sensor del agua caliente. Si están bien, la placa puede estar leyendo mal la sonda. Confirmar en el manual del Master. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Honeywell
- SKU interno Uniclima
- PLC424
- Marca
- Honeywell
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 2 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Código de PCB
- 45005977-001, revisión 02
- Alimentación marcada en placa
- 230 V~; 50 Hz
- Serigrafía junto al fusible
- 2AT
- Identificadores serigrafiados de conexión
- X1 a X9; XF
- Transformador montado
- SEMAR 31101007; código 45006113-001
- Primario marcado del transformador
- 230 V; 50/60 Hz
- Secundarios marcados del transformador
- 24 V, 8 VA / 18 V, 0,2 VA
- Bornes marcados del transformador
- 230, 0 / 24, 18, 0
- Marcado adicional literal del transformador
- 08/96
- Tipos de circuitos integrados
- Philips HEF4053BP; 2 Philips LM324N; 2 ST LM339N
- Marcados adicionales en etiqueta de placa
- 963743 1968; 9640 MF7
- Referencia registrada
- W4115B-1317
- Marcados adicionales
- Código PCB 45005977-001, revisión 02. Fusible 2AT. Conexiones X1–X9 y XF. Transformador SEMAR 31101007; código 45006113-001; marcado adicional 08/96. Circuitos integrados: Philips HEF4053BP; 2 × Philips LM324N; 2 × ST LM339N. Códigos adicionales de etiqueta: 963743 1968; 9640 MF7.
- Aplicaciones pendientes de comprobar
- FER MASTER ATMOSFERICA — confirmado; pendiente de confirmar documentalmente.
Antes de comprar
- Por confirmar: avisa de que un montaje incorrecto o una avería en otra pieza puede inutilizar este recambio: descarta otras causas antes de cambiar la placa.
- Por confirmar: Ferroli Optima — con la 1317: (reacondicionada, con 45005977-001). Otra da el 39803410 para varios Optima
- Por confirmar: Ferroli Hawk II Combi NG — Solo por el 39803410 ( en línea); no cita la 1317
- Por confirmar: Ferroli NE Fluss — Solo por la W4115B1325 compatible con el 39803410; no cita la 1317
- No confundir: W4115B1325 — Placa Honeywell VMF7 / kit VMF7M1 con el mismo código Ferroli 39803410 en el catálogo Ferroli y en (NE Fluss) — Otra terminación (1325, no 1317): comparten código 39803410 en distintas; no las damos por intercambiables
- No confundir: W4115B1192 — Otra referencia de la serie W4115 en la tabla, que la da para «FERROLI, etc.» — Otra terminación: no es la 1317
- El catálogo de recambios Ferroli da el 39803410 con la W4115B1325 (kit VMF7M1), no con la 1317. lo unen a la 1317; por eso es un dato por confirmar.
- italianas unen la W4115B-1317 con la placa Ferroli VMF7B (39803410) y con la Ferroli Optima, pero el catálogo Ferroli da el 39803410 con la W4115B1325. Master atmosférica registrada.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: FER Master Atmosférica (Ferroli).
Dudas frecuentes sobre la placa electrónica
¿Cómo identifico la placa Honeywell W4115B-1317?
Busca en la placa la designación W4115B-1317 y el código de circuito 45005977-001, revisión 02. Compara además los marcados 963743 1968 y 9640 MF7, la serigrafía 2AT junto al fusible y el transformador SEMAR 31101007 con el código 45006113-001. une W4115B-1317 con 45005977-001.
¿Sirve para mi Ferroli Master atmosférica?
La compatibilidad de esta variante está pendiente de confirmar. Aplicación registrada: esta placa para la Ferroli Master atmosférica. Ninguna de que hemos podido leer liga esta placa con la Master ni trae un despiece con este código. Hay catálogos Ferroli 2026 que no hemos podido abrir. Compara los marcados de tu placa con los de esta.
¿Sirve para la Ferroli Optima u otras calderas Ferroli?
La compatibilidad de esta variante está pendiente de confirmar. No lo podemos asegurar. Aplicación registrada para la Ferroli Optima como placa reacondicionada: es, por confirmar. en línea da el 39803410, no la 1317, para Hawk II y 7 Optima; da la W4115B1325, compatible con el 39803410, para la NE Fluss. Para otra caldera, envíanos desde Contacto una foto de la etiqueta de la placa y de la placa de características de tu caldera, o llama al 911 17 77 77.
¿Qué son el 39803410 y el 38316700 que aparecen en?
titula su ficha «SCHEDA ELETTRONICA VMF7B W4115B1317 39803410 (ex 38316700)» y «Ferroli scheda elettronica vmf7b w4115b1317 39803410 ex 38316700»: el 39803410 sería el código Ferroli de la placa y el 38316700 el anterior. El catálogo Ferroli da el 39803410 con la W4115B1325 (kit VMF7M1), no con la 1317. Por eso queda por confirmar.
¿Es lo mismo la W4115B-1317 que la W4115B1325?
Comparten el código Ferroli 39803410, pero en distintas. El catálogo Ferroli y (para la NE Fluss) dan la W4115B1325 con el 39803410 y Designación registrada: compatible con Ferroli; ninguno cita la 1317. unen la 1317 al 39803410. No las damos por intercambiables: compara la terminación de tu placa.
¿Qué significan W4115B-1317, 45005977-001 y 45006113-001?
W4115B-1317 es la designación Honeywell de la placa; la serie W4115 tiene otras terminaciones, como 1325 o 1192. 45005977-001 es el código del circuito impreso (revisión 02) y 45006113-001 el marcado de su transformador SEMAR 31101007.
¿Quién debe montarla y qué conviene revisar antes?
Un técnico cualificado: la placa marca 230 V~; 50 Hz. Antes de tocarla, corta la alimentación. avisa de que un montaje incorrecto, o una avería en otra pieza, puede inutilizar este recambio.
