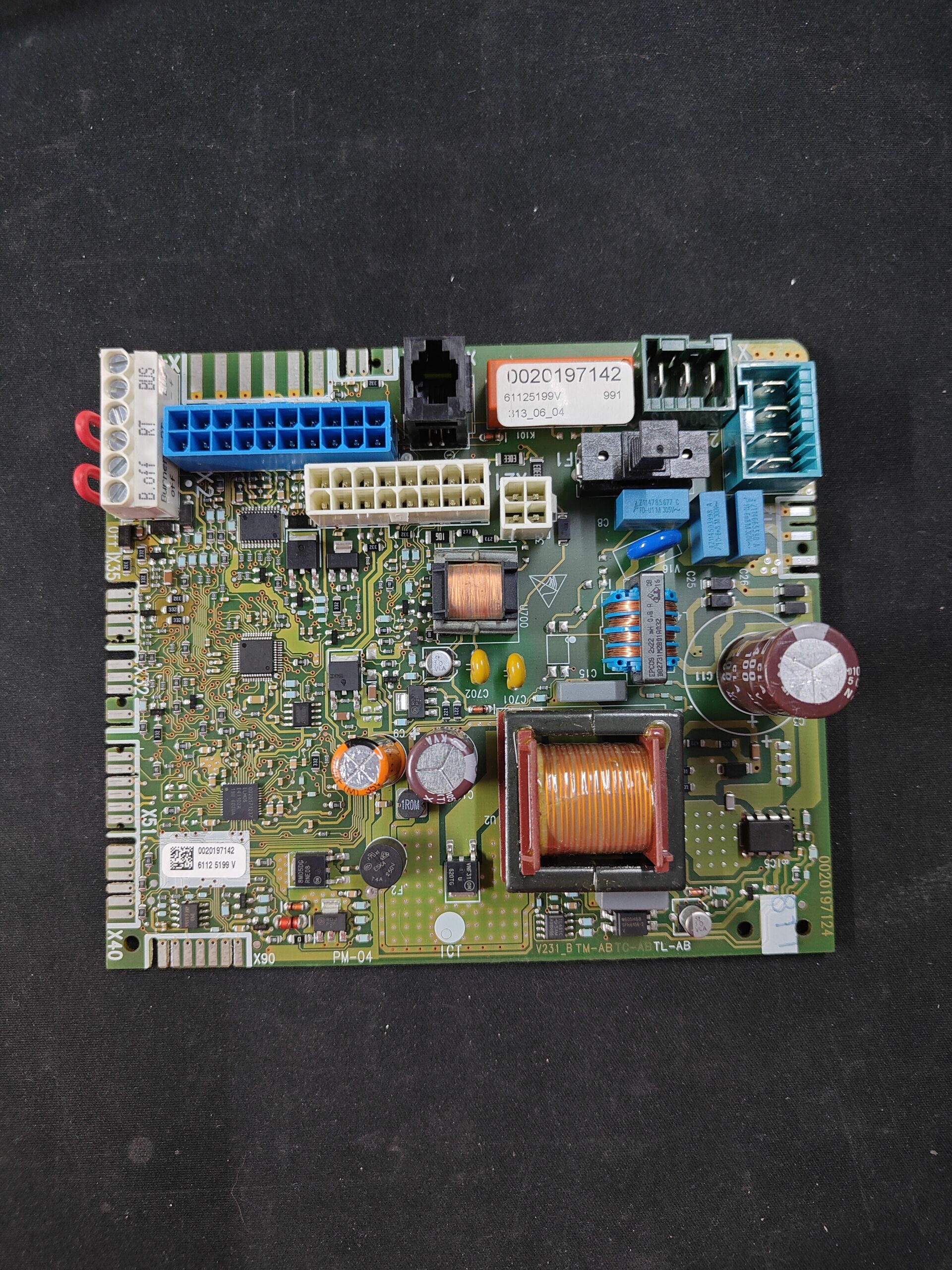

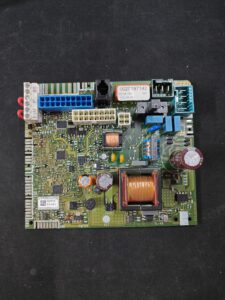

Placa Electrónica V-Group PM-04 · 0020197142 Para Hermann Y Saunier Duval Condens
Aplicación a la variante exacta pendiente de confirmar. Placa electrónica de control de la caldera.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- SKU interno
- PLC122
- Garantía
- 1 año
IVA incluido AGOTADO
Calderas Hermann / Saunier Duval compatibles
Placa electrónica. 0 compatibilidades contrastadas. Hay otros 16 modelos que todavía estamos comprobando.
Modelos pendientes de comprobar
Estos modelos aparecen asociados a esta referencia, pero todavía no hemos terminado de comprobarlos, así que no los damos por compatibles. Si tu caldera es una de ellas, mándanos una foto de la pieza que vas a sustituir y lo verificamos antes de que compres.
| Hermann / Saunier Duval Vaillant ecoTEC pure VMW 236/7-2 (H-ES) | Hermann / Saunier Duval | Sin confirmar |
|---|---|---|
| Hermann / Saunier Duval Hermann Micraplus Condens 25-A | Hermann / Saunier Duval | Sin confirmar |
| Hermann / Saunier Duval Saunier Duval Semia Condens 25-A | Hermann / Saunier Duval | Sin confirmar |
| Hermann / Saunier Duval Combitek Condensing 25-A | Hermann / Saunier Duval | Sin confirmar |
| Hermann / Saunier Duval Micra 4 Condensing 12 SB-A | Hermann / Saunier Duval | Sin confirmar |
| Hermann / Saunier Duval Micra 4 Condensing 25-A | Hermann / Saunier Duval | Sin confirmar |
| Hermann / Saunier Duval Micra 4 Condensing 26 SB-A | Hermann / Saunier Duval | Sin confirmar |
| Hermann / Saunier Duval Micra 4 Condensing 30 SB-A | Hermann / Saunier Duval | Sin confirmar |
| Hermann / Saunier Duval Micra 4 Condensing 30-A | Hermann / Saunier Duval | Sin confirmar |
| Hermann / Saunier Duval Semiatek 4 Condensing 25-A | Hermann / Saunier Duval | Sin confirmar |
| Hermann / Saunier Duval Semiatek 4 Condensing 30-A | Hermann / Saunier Duval | Sin confirmar |
| Hermann / Saunier Duval Spazio 4 Condensing 26 SB-A | Hermann / Saunier Duval | Sin confirmar |
| Hermann / Saunier Duval Spazio 4 Condensing 26-A | Hermann / Saunier Duval | Sin confirmar |
| Hermann / Saunier Duval Spaziozero 4 Condensing 26 SB-A | Hermann / Saunier Duval | Sin confirmar |
| Hermann / Saunier Duval Spaziozero 4 Condensing 26-A | Hermann / Saunier Duval | Sin confirmar |
| Hermann / Saunier Duval Thematek Condensing 25-A | Hermann / Saunier Duval | Sin confirmar |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Busca en la placa la designación PM-04 y el marcaje «V-Group | 169-19-19».
- Comprueba que lleva marcados los códigos 0020197142 y 6112 5199 V.
- Mira en la placa de características de tu caldera el modelo y compáralo con la lista de compatibles.
- la venden también como 0010047388 (ex 0020273088): códigos de recambio que no van marcados en esta placa.
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera.
Reparación de placas electrónicas · Reparación de calderas Hermann
Síntomas que requieren diagnóstico en la placa electrónica
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende y muestra F.28 tras tres intentos sin llama.
Causa: Falta de llama tras el encendido; el manual apunta a gas, grupo de encendido o electrónica.
Que lo revise un técnico.
- 02
La caldera no enciende y muestra F.28.
Causa: Encendido sin éxito: falta de gas, electrodo o transformador de encendido.
Comprobar que llega gas. Si los fallos vuelven tras tres intentos, que lo revise un técnico cualificado.
- 03
La caldera se bloquea y muestra F.22: falta de agua en la instalación.
Causa: Sin agua o con muy poca; también puede fallar el sensor de presión o su cableado.
Rellenar la instalación de calefacción. Si la caída de presión es frecuente, que lo revise un instalador.
- 04
La caldera muestra F.10 o F.11: sonda de ida o de retorno en cortocircuito.
Causa: Sonda NTC averiada o cable en cortocircuito.
Que lo revise un técnico, que comprobará sonda y cableado.
- 05
La caldera se bloquea y muestra F.49: corriente baja en el bus eBUS.
Causa: Cortocircuito o sobrecarga del eBUS, o dos alimentaciones de polaridad distinta.
Revisar el cableado del termostato y la polaridad del eBUS. Si vuelve, que lo revise un técnico.
- 06
La caldera no enciende: hace varios intentos y se bloquea con F.28.
Causa: Fallo de encendido tras tres intentos; la fuente cita electrodos de encendido o de ionización.
Que lo revise un técnico.
Códigos de error Hermann / Saunier Duval que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F.28 | Fallo de encendido: la caldera no consigue llama tras arrancar. | Si se repite tras rearmar una vez, que lo revise un técnico. Puede apuntar a la placa, al grupo de encendido o al gas. |
| F.20 | Desconexión de seguridad por sobrecalentamiento. | No rearmar una y otra vez. Avisar al técnico. Puede apuntar a falta de circulación de agua o a una sonda defectuosa. |
| F.10 | Cortocircuito en la sonda de temperatura de ida. | Sonda o cableado. Que lo revise un técnico. |
| F.11 | Cortocircuito en la sonda de temperatura de retorno. | Sonda o cableado. Que lo revise un técnico. |
| F.27 | Error en la detección de llama con el quemador apagado. | Que lo revise un técnico: apunta a la electrónica de control de llama. |
| F.00 | Avería del sensor de temperatura de ida. | Conector o sonda de ida. Que lo revise un técnico si se repite. |
| F.01 | Avería de la sonda de temperatura de retorno. | Conector o sonda de retorno. Que lo revise un técnico si se repite. |
| F.22 | Desconexión por falta de agua en la instalación. | Rellenar la instalación de calefacción. Si la caída de presión es frecuente, que lo revise un instalador. |
| F.29 | Pérdida de llama durante el funcionamiento. | Comprobar que llega gas. Si se repite, que lo revise un técnico. |
| F.49 | Error de comunicación eBUS: corriente demasiado baja. | Revisar el cableado del termostato y la polaridad del eBUS. Si vuelve, que lo revise un técnico. |
| F.63 | Error de memoria EEPROM de la placa. | Fallo de la electrónica: que lo revise un técnico. |
| F.64 | Error de electrónica, sonda o convertidor analógico-digital. | Comprobar sondas y conectores. Si se repite, que lo revise un técnico. |
| F.65 | Temperatura de la electrónica demasiado alta. | Revisar ventilación alrededor de la caldera. Que lo revise un técnico. |
| F.67 | Valor de llama no válido devuelto por el ASIC. | Fallo de la electrónica: que lo revise un técnico. |
| F.68 | Llama inestable (entrada analógica). | Comprobar gas y electrodo. Que lo revise un técnico. |
| F.70 | Código de producto no válido (DSN). | Aparece al cambiar placa o pantalla sin reajustar el código del producto. Que lo revise un técnico. |
| F.71 | Error de la sonda de temperatura de ida o de retorno. | Sonda NTC mal colocada o defectuosa. Que lo revise un técnico. |
| F.72 | Desviación del sensor de presión de agua o de la sonda de retorno. | Comprobar presión y sonda. Que lo revise un técnico. |
| F.73 | Sensor de presión de agua no conectado o en cortocircuito. | Comprobar conector y cable del sensor. Que lo revise un técnico. |
| F.74 | Problema eléctrico del sensor de presión de agua. | Cable o sensor de presión. Que lo revise un técnico. |
| F.75 | Error del sensor de presión (cápsula manométrica defectuosa). | Sensor de presión. Que lo revise un técnico. |
| F.85 | Error de sensor de temperatura: sondas mal montadas o sueltas. | Comprobar que cada sonda esté en su tubería. Que lo revise un técnico. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Hermann / Saunier Duval
- SKU interno Uniclima
- PLC122
- Marca
- Hermann / Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 0 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Inventario — Marcaje de fabricante/diseño visible
- V-Group | 169-19-19
- Inventario — Aplicación indicada en inventario
- Hermann Micraplus Condens 25-A Saunier Duval Semia Condens 25-A COMBITEK CONDENSING 25-A MICRA 4 CONDENSING 12 SB-A MICRA 4 CONDENSING 25-A MICRA 4 CONDENSING 26 SB-A MICRA 4 CONDENSING 30 SB-A MICRA 4 CONDENSING 30-A SEMIATEK 4 CONDENSING 25-A SEMIATEK 4 CONDENSING 30-A SPAZIO 4 CONDENSING 26 SB-A SPAZIO 4 CONDENSING 26-A SPAZIOZERO 4 CONDENSING 26 SB-A SPAZIOZERO 4 CONDENSING 26-A THEMATEK CONDENSING 25-A
- Identificación — Designación marcada
- PM-04
- Identificación — Código marcado
- 0020197142
- Identificación — Código marcado
- 6112 5199 V
- Identificación — Código marcado
- 169-19-19
- Datos del inventario — Marcaje de fabricante/diseño visible
- V-Group | 169-19-19
- Datos del inventario — Aplicación indicada en inventario
- Hermann Micraplus Condens 25-A
- Datos del inventario — Aplicación indicada en inventario
- Saunier Duval Semia Condens 25-A
- Datos del inventario — Aplicación indicada en inventario
- COMBITEK CONDENSING 25-A
- Datos del inventario — Aplicación indicada en inventario
- MICRA 4 CONDENSING 12 SB-A
- Datos del inventario — Aplicación indicada en inventario
- MICRA 4 CONDENSING 25-A
- Datos del inventario — Aplicación indicada en inventario
- MICRA 4 CONDENSING 26 SB-A
- Datos del inventario — Aplicación indicada en inventario
- MICRA 4 CONDENSING 30 SB-A
- Datos del inventario — Aplicación indicada en inventario
- MICRA 4 CONDENSING 30-A
- Datos del inventario — Aplicación indicada en inventario
- SEMIATEK 4 CONDENSING 25-A
- Datos del inventario — Aplicación indicada en inventario
- SEMIATEK 4 CONDENSING 30-A
- Datos del inventario — Aplicación indicada en inventario
- SPAZIO 4 CONDENSING 26 SB-A
- Datos del inventario — Aplicación indicada en inventario
- SPAZIO 4 CONDENSING 26-A
- Datos del inventario — Aplicación indicada en inventario
- SPAZIOZERO 4 CONDENSING 26 SB-A
- Datos del inventario — Aplicación indicada en inventario
- SPAZIOZERO 4 CONDENSING 26-A
- Datos del inventario — Aplicación indicada en inventario
- THEMATEK CONDENSING 25-A
- Aplicaciones pendientes de comprobar
- Transcripción existente de en «Compatibilidades»; no se ha validado documentalmente en esta actualización y no debe tratarse como compatibilidad verificada: Hermann Micraplus Condens 25-A Saunier Duval Semia Condens 25-A COMBITEK CONDENSING 25-A MICRA 4 CONDENSING 12 SB-A MICRA 4 CONDENSING 25-A MICRA 4 CONDENSING 26 SB-A MICRA 4 CONDENSING 30 SB-A MICRA 4 CONDENSING 30-A SEMIATEK 4 CONDENSING 25-A SEMIATEK 4 CONDENSING 30-A SPAZIO 4 CONDENSING 26 SB-A SPAZIO 4 CONDENSING 26-A SPAZIOZERO 4 CONDENSING 26 SB-A SPAZIOZERO 4 CONDENSING 26-A THEMATEK CONDENSING 25-A Consulta 24/10/2026 · 1 proveedor; pendiente de confirmar: Thelia 23. Declaración comercial para su ficha «Placa Electrónica Vaillant - Hermann (0020197142)», no certificación de la unidad. Confirmar referencia OEM, revisión, configuración y variante de equipo antes de usarla.: Adición de la ficha reconsultada el 24/10/2026 (un proveedor; pendiente de verificación): EcoTec pure VMW 236/7-2(H-ES). Se conserva la revisión y configuración propias; la mención comercial no acredita ajuste en esta unidad.
Antes de comprar
- Por confirmar: Vaillant ecoTEC pure VMW 236/7-2 (H-ES)
- No confundir: 288.90.0201 · 202.73.0880 — Placas que da para Micraplus, Semia, Micra 4 y Spazio 4 — Otros códigos; no citan 0020197142 y no se sabe si es la misma placa
- Ningún despiece oficial leído confirma estos códigos. 0020195573 es también el MPN de un módulo Micraplus Condens 25 +2015, el circuito de una Semiafast Condens 25-A y una placa Johnson Controls.
- Nivel 2: (referencia impresa en la scheda: 0020197142), y (misma lista de 13 modelos, posible catálogo común: cuentan como 1). Sin despiece oficial. Discrepan .tr . Manda.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Hermann Micraplus Condens 25-A; Saunier Duval Semia Condens 25-A; Combitek Condensing 25-A; Micra 4 Condensing 12 SB-A; Micra 4 Condensing 25-A; Micra 4 Condensing 26 SB-A; Micra 4 Condensing 30 SB-A; Micra 4 Condensing 30-A; Semiatek 4 Condensing 25-A; Semiatek 4 Condensing 30-A; Spazio 4 Condensing 26 SB-A; Spazio 4 Condensing 26-A; Spaziozero 4 Condensing 26 SB-A; Spaziozero 4 Condensing 26-A; Thematek Condensing 25-A.
Dudas frecuentes sobre la placa electrónica
¿Cómo reconozco la placa V-Group PM-04?
Busca la designación PM-04 y el marcaje «V-Group | 169-19-19». Lleva marcados además 0020197142 y 6112 5199 V.
¿Sirve para mi Hermann Micraplus Condens 25-A o mi Saunier Duval Semia Condens 25-A?
La compatibilidad de esta variante está pendiente de confirmar. Por confirmar: Sí. registrada: para las dos calderas. italiana con 0020197142 las lista, y da otras placas para ellas (288.90.0201 la Micraplus, 202.73.0880 la Semia) sin citar 0020197142: manda. española lista 0020197142 solo como código de barras de un módulo Micraplus Condens 25 +2015 que tiene otro número (MPN 0020195573); la página no dice que sirva para esta placa.
¿Sirve para Micra 4, Semiatek 4, Spazio 4, Spaziozero 4, Combitek o Thematek Condensing?
La compatibilidad de esta variante está pendiente de confirmar. registrada: para los 13 modelos de la tabla. italianas los listan en la ficha de la scheda donde figura 0020197142 (esta sin Thematek en el extracto leído) y otras cuatro con 0010047388 o 0020273088 .
¿Qué significan los códigos PM-04, 0020197142, 6112 5199 V y 169-19-19?
PM-04 es la designación marcada en la placa y 169-19-19 el marcaje de fabricante o diseño visible (V-Group). 0020197142 es la referencia que dice impresa en la scheda y que otras ponen en su ficha. sin confirmación adicional explica 6112 5199 V.
¿Por qué algunas fichas la anuncian como 0010047388 o 0020273088?
italianas dan 0010047388 (ex 0020273088) como código de recambio de esta scheda; ningún despiece oficial lo confirma. 7 dan 0010047388 como actual (4 junto a 0020197142) y 5 dan 0020273088 como anterior («ex»). Dos añaden 0020195573 como anterior a 0020273088; lo dan para una Semiafast Condens 25-A o como placa Johnson Controls: por confirmar.
¿Tengo que comprobar algo más antes de comprarla?
Sí: el modelo de tu caldera en su placa de características. dice que se instala en esos modelos «tras el control de matrícula» (número de serie). Si dudas, llámanos al 911 17 77 77 con el modelo de tu caldera.
¿Puedo montarla yo mismo?
Lo recomendable es que la monte un técnico cualificado: es la placa de una caldera de gas conectada a la red eléctrica.
¿Cómo identificar esta placa electrónica?
Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.
