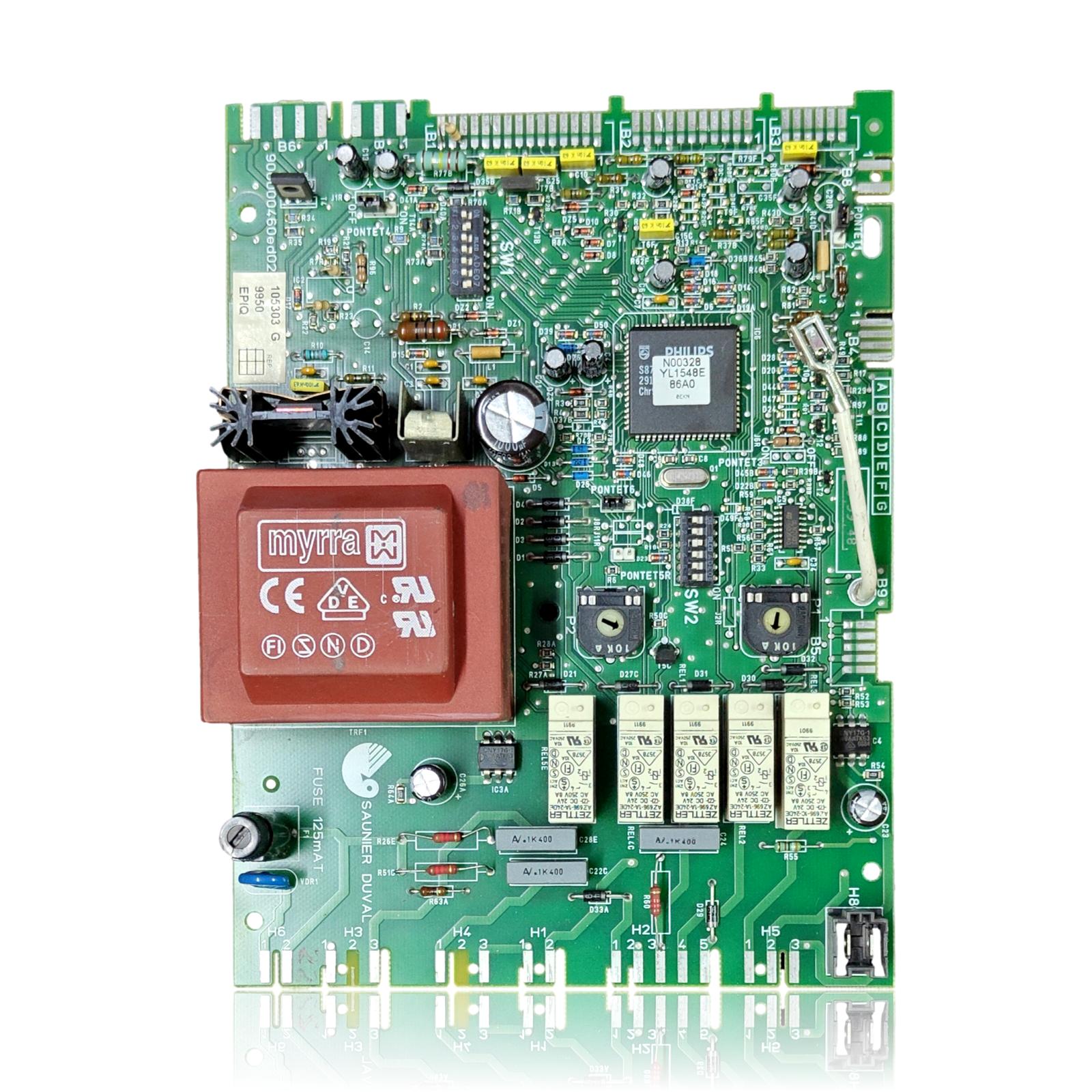

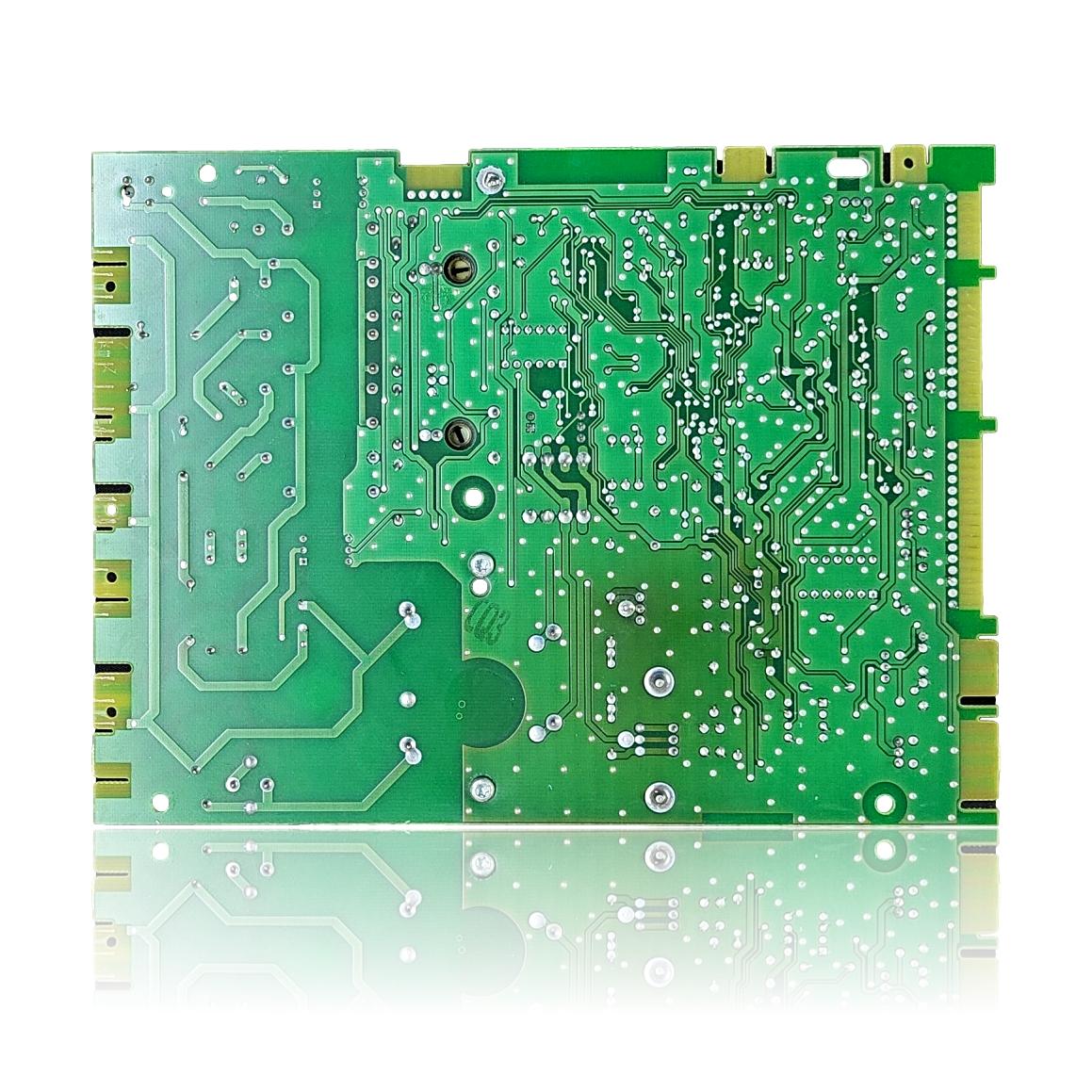

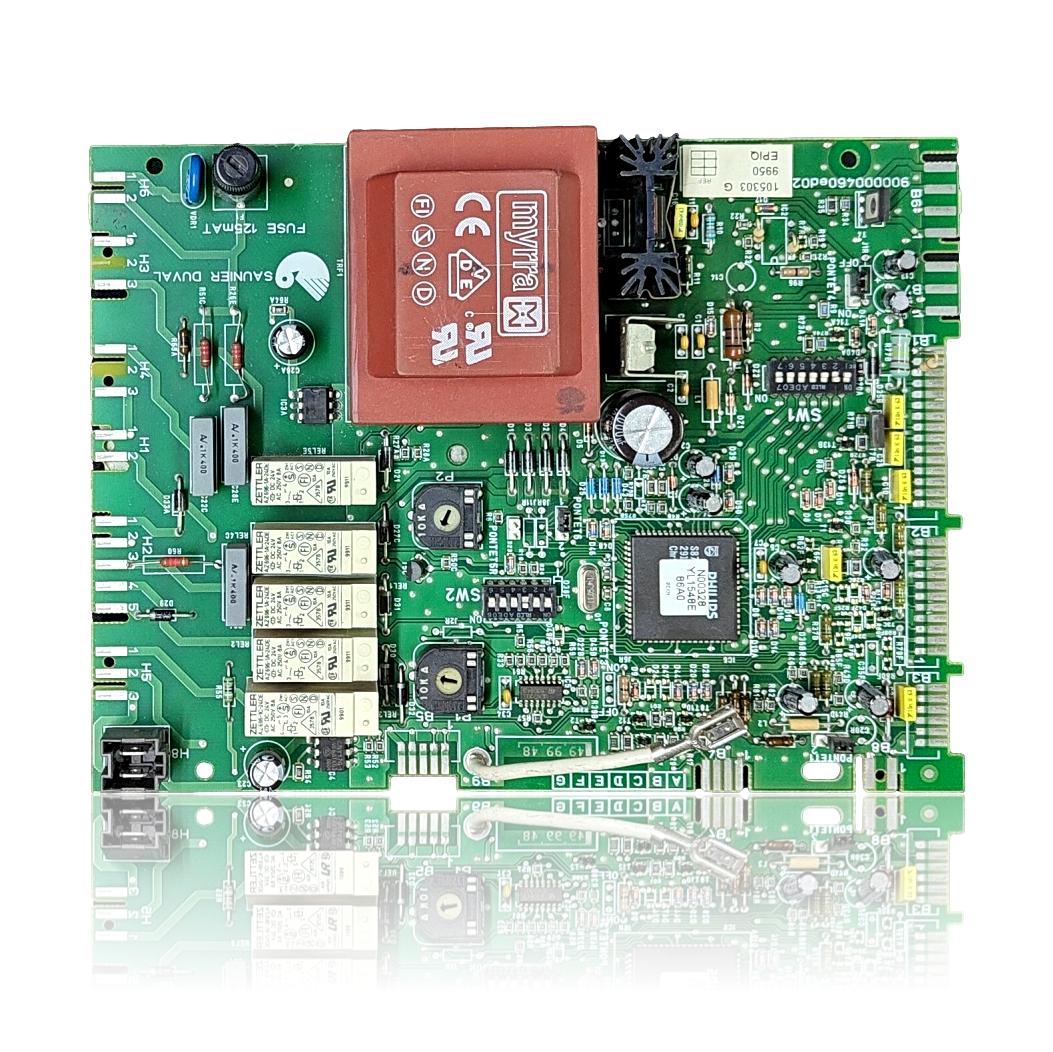

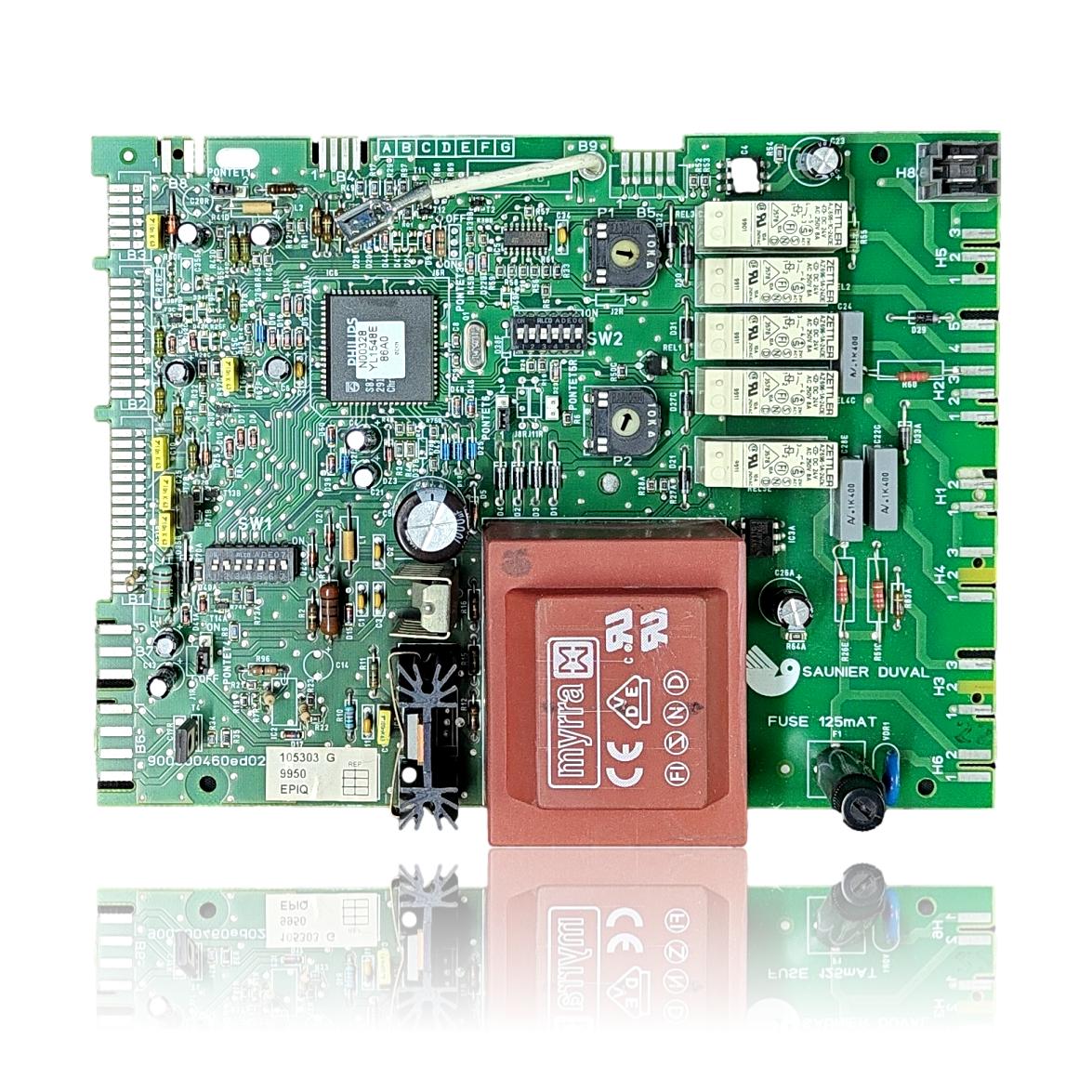

Placa Electrónica Principal Saunier Duval Isofast F28E Ref. 05724800
Las calderas Saunier Duval de la gama Isofast utilizan la Placa Electrónica Principal Isofast F28E, que se encarga de controlar funciones como el encendido, la modulación del quemador, la bomba y las seguridades del sistema. Si esta pieza falla, la caldera puede no arrancar, bloquearse o presentar un comportamiento errático. Los usuarios pueden notar problemas como el código de error 13, que indica un fallo en el circuito impreso principal, o el código 20, que señala un defecto de comunicación. Este modelo es compatible con diversas calderas, como la C 28 E, F 28 E y otras de la gama Isofast e Isomax. Se recomienda sustituir la placa cuando se presenten estos síntomas de mal funcionamiento.
IVA incluido
Consultar por WhatsAppCalderas Saunier Duval compatibles con la referencia 05724800
Placa electrónica con referencia 05724800. Ocho compatibilidades contrastadas: C 28 E y C 28 E NOx.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval C 28 E | Isofast | Contrastada |
| Saunier Duval C 28 E NOx | Isofast | Contrastada |
| Saunier Duval F 28 E | Isofast | Contrastada |
| Saunier Duval C 35 E | Isofast | Contrastada |
| Saunier Duval F 35 E | Isofast | Contrastada |
| Saunier Duval C 24 E V | Isofast | Contrastada |
| Saunier Duval C 28 E | Isomax | Contrastada |
| Saunier Duval F 28 E | Isomax | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 05724800 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 05724800; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la placa electrónica 05724800
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende o no responde a los mandos, como si estuviera 'apagada por dentro'.
Causa: El microcontrolador de la placa controla el encendido; si no funciona, no hay ignición.
Verifica que llega alimentación a la placa y que el fusible no está fundido antes de sustituirla.
- 02
El fallo persiste aunque ya se han revisado otros componentes y están bien.
Causa: Si el presostato, la válvula de gas y las sondas están en buen estado, la placa es la que coordina todo el proceso.
Revisa el histórico de errores de la caldera para confirmar que no señalan un componente concreto antes de cambiar la placa.
- 03
La bomba o la válvula no arrancan aunque la caldera parezca iniciar el ciclo de encendido.
Causa: Los relés de la placa envían la orden eléctrica a la bomba, válvula y quemador; si uno falla, ese elemento no recibe corriente aunque el ciclo avance.
Mide con un polímetro si llega tensión al componente afectado en el momento en que debería activarse, antes de responsabilizar a la placa.
Códigos de error Saunier Duval que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| 13 | Fallo circuito impreso principal. | La placa electrónica principal está averiada. Verificar tensiones auxiliares (5/12 VDC) y conectores de la PCB; si alimentación y cableado/UI están correctos y la placa no entrega tensiones o presenta daños/reset continuo, sustituir la PCB. |
| 20 | Defecto de comunicación/interfaz no compatible con la placa principal. | La placa principal es incompatible o falla la comunicación con la interfaz de usuario (codificación/DSN o e‑Bus). Verificar código de producto y compatibilidad IU↔PCB; si con IU correcta persiste el fallo, la causa es la PCB. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval 05724800
- Referencia de catálogo
- 05724800
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 5 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Referencia de placa
- 05724800
- Microcontrolador
- Philips N00328 YL1548E 86A0
- Código de placa (fábrica)
- 105303 G / 9950 / EPiQ
- Relés
- Zettler AZ696-1A-24DE, 8A / 250VAC
- Fusible
- 125 mAT (temporizado)
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Saunier Duval F 28 E (PDF)Documento © Saunier Duval, facilitado como referencia técnica.
Dudas frecuentes sobre la placa electrónica 05724800
¿Esta placa electrónica principal Ref. 05724800 es compatible con la caldera Saunier Duval Isofast F28E?
¿Cuántos modelos son compatibles con la placa Ref. 05724800?
¿Qué códigos de error son documentados para esta placa?
¿Qué microcontrolador y relés incluye la placa Ref. 05724800?
¿Puedo usar la placa PLCISF28E en una caldera de la gama Isomax?
