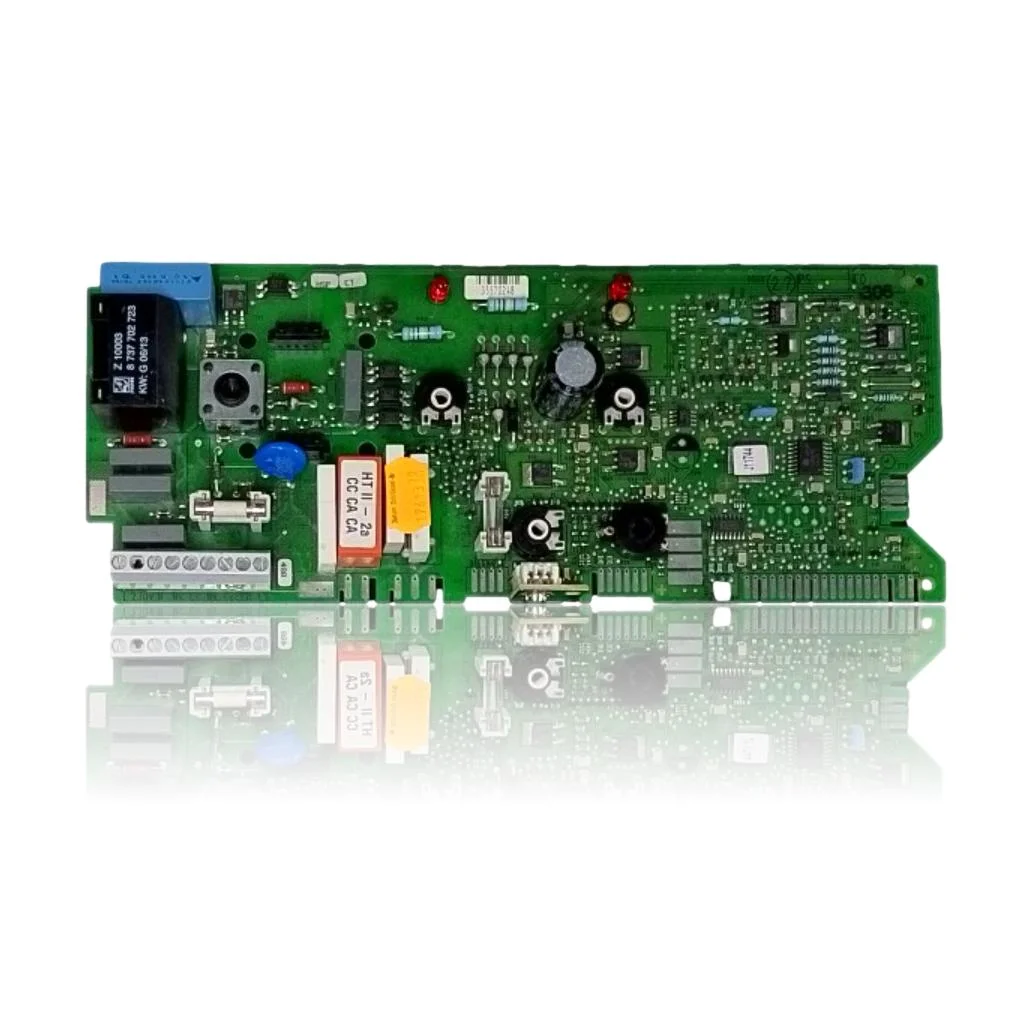

Placa Electrónica Junkers Eurosmart ZWA 24 1 AM23 S2800 3500 Ref. 8748300561
Junkers Eurosmart ZWA 24-1 incluye la Placa Electrónica Junkers Eurosmart ZWA 24 1 AM23 S2800 3500 Ref. 8748300561, que controla el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Si presenta fallos, la caldera puede no arrancar, bloquearse o funcionar de manera errática. Los síntomas como el parpadeo de la tecla de rearme a 1 Hz indican un bloqueo por fallo de encendido o sobrecalentamiento, mientras que a 4 Hz sugiere un bloqueo por seguridad. Esta placa es compatible con modelos como ZWA 24-1 AM 23, ZWA 24-1 KM 23 y otros de la gama Eurosmart. La sustitución requiere confirmar primero el fallo de la pieza mediante diagnóstico técnico, incluso cuando se detectan estos problemas o bloqueos.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- 8748300561
- Garantía
- 1 año
Calderas Junkers compatibles con la referencia 8748300561
Placa electrónica con referencia 8748300561. Seis compatibilidades contrastadas: ZWA 24-1 AM 23 y ZWA 24-1 KM 23.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Junkers ZWA 24-1 AM 23 | Junkers Eurosmart ZWA 24-1 | Contrastada |
| Junkers ZWA 24-1 KM 23 | Junkers Eurosmart ZWA 24-1 | Contrastada |
| Junkers ZWA 24-1 AM 31 | Junkers Eurosmart ZWA 24-1 | Contrastada |
| Junkers ZWA 24-1 KM 31 | Junkers Eurosmart ZWA 24-1 | Contrastada |
| Junkers ZWA 24-1 A 23 | Junkers Eurosmart ZWA 24-1 | Contrastada |
| Junkers ZWA 28-1 AM 23 | Junkers Eurosmart ZWA 28-1 | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 8748300561 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 8748300561; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica 8748300561
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no da ninguna señal de vida, ni testigos ni pantalla
Causa: La placa no funciona y no envía corriente al resto de la instalación electrónica
Mira la alimentación de entrada y el fusible de la placa antes de cambiarla
- 02
La caldera enciende el quemador un instante y se para, y así varias veces seguidas
Causa: El relé de la válvula de gas puede fallar en la placa y cortar el suministro al iniciar la llama
Revisa el electrodo de encendido y de ionización antes de cambiar la placa, porque pueden dar el mismo síntoma
- 03
Los pilotos de la caldera parpadean con un patrón fijo y el equipo no arranca
Causa: Ese parpadeo suele ser el código que la placa usa para indicar la avería detectada
Cuenta los parpadeos y compáralos con la tabla de códigos del fabricante antes de decidir qué pieza cambiar
- 04
El agua caliente responde mal: unas veces calienta al abrir el grifo y otras no hace nada
Causa: Si la placa no procesa bien la señal del detector de flujo, no activa el encendido cuando debe
Mira que el detector de flujo y su cableado están en buen estado antes de revisar la placa
- 05
La caldera se para sola al cabo de un rato de estar funcionando bien
Causa: Un componente de la placa que se degrada con el calor puede fallar solo tras un tiempo en marcha
Anota si el tiempo hasta el corte se acorta con el uso: si es así, apunta a un fallo interno de la placa
Códigos de error Junkers que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| La tecla de rearme parpadea a 1 Hz (una vez por segundo) | Indicador de avería: bloqueo por fallo de encendido/sobrecalentamiento/avería interna. | Una placa electrónica (PCB) defectuosa puede provocar este estado al fallar el control de llama, alimentación o gestión de señales; verificar siguiendo la Prueba D del manual (tensiones en ST20/ST2, control de cableado/ionización) y, si todo lo periférico es correcto, sustituir la PCB. |
| La tecla de rearme parpadea a 4 Hz (cuatro veces por segundo) | Bloqueo por seguridad/evacuación (presostato/NTC/ventilador/conector codificador). | Si la placa electrónica no alimenta/lee correctamente presostato, NTC o el conector codificador, el equipo entra en 4 Hz; comprobar según Prueba E (conector codificador, entradas NTC/presostato, continuidad y 5 V) y, descartadas las sondas/cableado, sustituir la PCB. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Junkers 8748300561
- Referencia de catálogo
- 8748300561
- SKU interno Uniclima
- PLCEU24
- Marca
- Junkers
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 3 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Código impreso en relé montado
- 8 737 702 723 (Z 10003, KW-G 06/13)
- Clase de aislamiento eléctrico
- HT II - 2a / CC CA CA
Dudas frecuentes sobre la placa electrónica 8748300561
¿Para qué versiones de la Junkers ZWA24-1 vale esta placa?
¿Qué dato sí se puede leer en la placa de la Junkers ZWA24-1 KM31?
