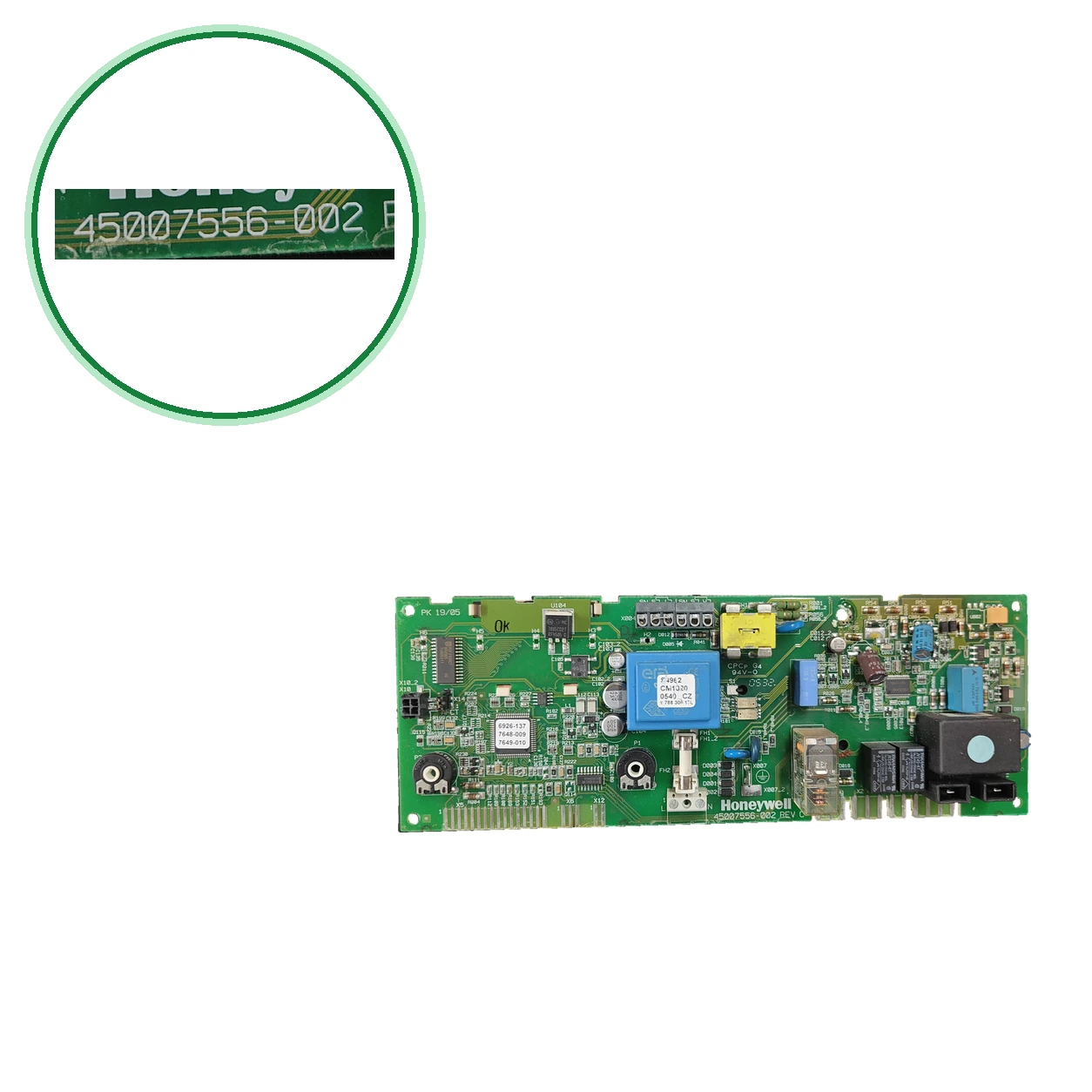

Placa Electrónica Honeywell 45007556-002 · REV C Para Junkers ZW 24 AE23
Aplicación a la variante exacta pendiente de confirmar. Es la placa electrónica de la caldera (etiqueta de la unidad: «Placa electrónica», código 45007556-002).
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- SKU interno
- PLC216
- Garantía
- 1 año
IVA incluido Stock · 1 Uds
Calderas Honeywell compatibles
Placa electrónica. 0 compatibilidades contrastadas. Hay otros 1 modelos que todavía estamos comprobando.
Modelos pendientes de comprobar
Estos modelos aparecen asociados a esta referencia, pero todavía no hemos terminado de comprobarlos, así que no los damos por compatibles. Si tu caldera es una de ellas, mándanos una foto de la pieza que vas a sustituir y lo verificamos antes de que compres.
| Honeywell Junkers ZW 24 AE23 | Honeywell | Sin confirmar |
|---|
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Busca en la placa el código 45007556-002 y la revisión REV C.
- Compara los demás marcados: 6926-137, 7648-009, 7649-010 y 0532.
- No te fíes solo del prefijo 45007556: otro sufijo, como el -004 o el -005, es otro código y no sabemos si es intercambiable.
- Comprueba en la placa de características de tu caldera que el modelo es ZW 24 AE23.
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera. ¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características de la caldera.
Reparación de placas electrónicas · Reparación de calderas Junkers
Síntomas que requieren diagnóstico en la placa electrónica
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera se apaga o se bloquea con el código EA.
Causa: Sin llama detectada: falta de gas, electrodo de encendido sucio o mala ionización.
Pulsar rearme una vez. Si se repite, que un técnico revise el gas, el electrodo y su cable.
Códigos de error Honeywell que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| EA | No hay corriente de ionización: la caldera no detecta la llama y se apaga o se bloquea. | Pulsar rearme una vez. Si se repite, que un técnico revise el gas, el electrodo de encendido y el cable de ionización. Si todo eso está bien, apunta a la placa. |
| F0 | Error interno de la placa electrónica o de sus conexiones. | Comprobar que los contactos de la placa están bien puestos. Si el código sigue, la placa es la pieza sospechosa: que la revise un técnico. |
| FA | Sigue detectando llama después de cerrar el gas. | Que un técnico revise el cableado de la válvula de gas y el electrodo. Si el cableado está bien, apunta a la placa. |
| A7 | La sonda NTC de agua caliente sanitaria está defectuosa. | Que un técnico revise la sonda y su conexión a la placa. La placa es la sospecha si la sonda está bien. |
| E2 | La sonda NTC de ida de calefacción está defectuosa. | Que un técnico revise la sonda de calefacción y su cable. La placa es la sospecha si la sonda está bien. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Honeywell
- SKU interno Uniclima
- PLC216
- Marca
- Honeywell
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Inventario — Aplicación indicada en inventario
- ZW 24 AE23
- Identificación — Código marcado
- 45007556-002
- Identificación — Código marcado
- REV C
- Identificación — Código marcado
- 94V-0
- Identificación — Código marcado
- 6926-137;7648-009;7649-010
- Identificación — Código marcado
- 0532
- Datos del inventario — Aplicación indicada en inventario
- ZW 24 AE23
- Aplicaciones pendientes de comprobar
- ZW 24 AE23 — compatibilidad anotada; pendiente de confirmar por variante.
Antes de comprar
- No confundir: 8708300244 — Placa Junkers para la ZW24AE23, y (también escrita 87083002440; la 8708300210 figura como equivalente o sustituida por ella) — Es un código Junkers distinto. Ninguna ficha cita el 45007556-002: no podemos decir que sea la misma placa.
- No confundir: 45007556-004 — Placa Honeywell REV B de de para una Junker ZW24 AE23 — Otro sufijo y otra revisión (REV B, no REV C). Un solo de segunda mano, que no dice que sea intercambiable con la -002.
- No confundir: 45007556-005 — Placa Honeywell REV B: la cita la ficha de la placa Junkers Ceraclass, de la da para una caldera Junkers y la ofrece como «PCB-Board» — Otro sufijo (-005, no -002). Ninguna ficha dice para qué aparato es exactamente ni que equivalga a la -002.
- Todos son marcados leídos en la propia pieza. sin confirmación adicional externa abierta los une a una referencia de catálogo de Junkers; para la ZW24AE23 otra referencia, la 8708300244.
- Compatibilidad con la ZW 24 AE23 registrada. sin confirmación adicional externa abierta nombra el código 45007556-002, por lo que el nivel de es 0.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Junkers ZW 24 AE23.
Dudas frecuentes sobre la placa electrónica
¿Cómo identifico la placa Honeywell 45007556-002?
Busca en la placa el código 45007556-002 y la revisión REV C. Compara además los marcados 6926-137, 7648-009, 7649-010 y 0532.
¿Sirve para mi Junkers ZW 24 AE23?
La compatibilidad de esta variante está pendiente de confirmar. Aplicación registrada: esta placa para la Junkers ZW 24 AE23. no confirman esta placa para la ZW 24 AE23: los manuales de la Ceraclass midi describen la caldera y su placa de circuito impreso, pero no la identifican por código, y que dan placa para la ZW24AE23 citan otro código (Junkers 8708300244), no el 45007556-002. Compara los marcados de tu placa con los de la nuestra.
¿Y si mi caldera no es la ZW 24 AE23?
La compatibilidad de esta variante está pendiente de confirmar. Para otros modelos no tenemos confirmación del taller ni que unan este código a ellos, así que no la damos por válida sin comprobarlo. Envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características de tu caldera, o llámanos al 911 17 77 77.
¿Es lo mismo la 45007556-002 que la 45007556-004 o la -005?
No lo sabemos. Comparten el prefijo 45007556 y cambia el sufijo; la nuestra es REV C. de da una Honeywell 45007556-004 REV B para una Junker ZW24 AE23. La ficha de la placa Junkers Ceraclass de cita 45007556-005 REV B y otro de la da para una caldera Junkers. Sin confirmar: que sean intercambiables con la -002.
¿Qué significan REV C, 6926-137, 7648-009, 7649-010 y 0532?
45007556-002 es el código Honeywell marcado en la placa y REV C la revisión marcada. 6926-137, 7648-009, 7649-010 y 0532 son otros marcados de la placa. sin confirmación adicional leída explica qué indica cada uno, y no equivalen necesariamente a la referencia de un kit: úsalos para comparar tu placa con la nuestra.
¿Cuál es la referencia oficial de Junkers de esta placa?
No la hemos encontrado: Sin confirmar: el 45007556-002 con un código Junkers. Para la ZW24AE23, ofrecen una placa Junkers con referencia 8708300244 u 87083002440, y dos relacionan la 8708300210 con la 8708300244 (: «=»;: la 8708300210 está anulada y se envía la 8708300244). Ninguna cita nuestros códigos, así que no decimos que sea la misma placa. la titula «(Honeywell)» sin dar código Honeywell.
¿Quién debe montar esta placa?
Un técnico cualificado. Es la placa electrónica de una caldera conectada a la red eléctrica: una copia no oficial del manual de la Ceraclass midi ZW 24 AE 23 indica conexión eléctrica de 230 V, 50 Hz. Bosch Home Comfort avisa en su catálogo de recambios de que solo un instalador autorizado puede montarlos.
