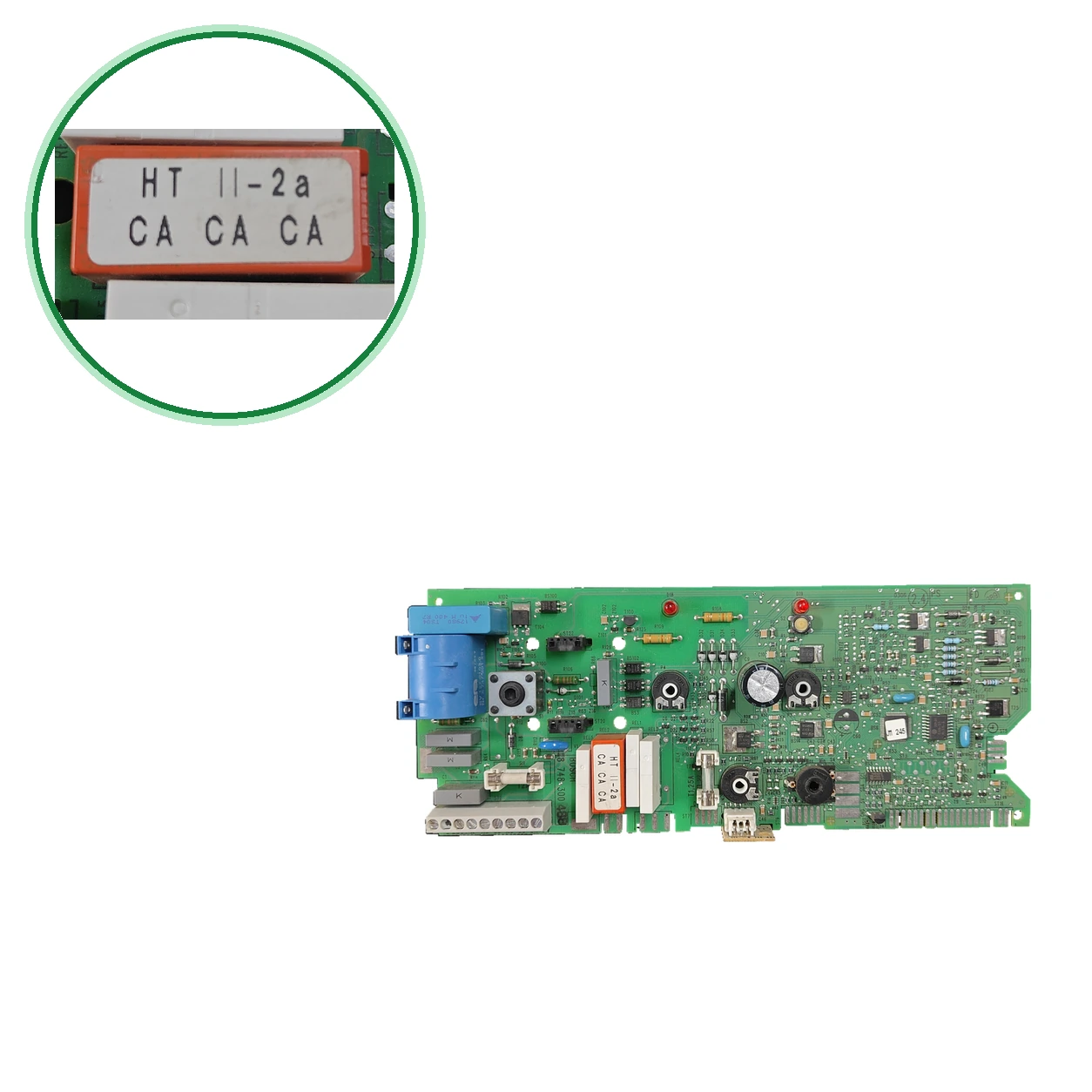

Placa Electrónica Junkers (Bosch) HT II-2a · 8 748 300 488 Para ZWA 24-1 AM 23
Aplicación a la variante exacta pendiente de confirmar. Tarjeta electrónica de gestión de funciones de la caldera. La relación con la placa 8 748 300 561 0 del grupo 06, panel de mandos de la ZWA 24-1 AM, requiere comprobación antes de sustituirla.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- SKU interno
- PLC219
- Garantía
- 1 año
Calderas Junkers (Bosch) compatibles
Placa electrónica. 0 compatibilidades contrastadas. Hay otros 9 modelos que todavía estamos comprobando.
Modelos pendientes de comprobar
Estos modelos aparecen asociados a esta referencia, pero todavía no hemos terminado de comprobarlos, así que no los damos por compatibles. Si tu caldera es una de ellas, mándanos una foto de la pieza que vas a sustituir y lo verificamos antes de que compres.
| Junkers (Bosch) Junkers ZWA 24-1 AM 31 | Junkers (Bosch) | Sin confirmar |
|---|---|---|
| Junkers (Bosch) Junkers ZWA 24-1 KM 31 | Junkers (Bosch) | Sin confirmar |
| Junkers (Bosch) Junkers ZWA 24-1 KM 23 | Junkers (Bosch) | Sin confirmar |
| Junkers (Bosch) Junkers ZWA 24-1 A 24 | Junkers (Bosch) | Sin confirmar |
| Junkers (Bosch) Junkers ZWA 24-1 (AB, AI), 24-1/3 (AB, AI), 28-1 (AB, AI, AM) y 28-1/3 (AB, AI) | Junkers (Bosch) | Sin confirmar |
| Junkers (Bosch) Junkers ZWA 24-1/3 AM | Junkers (Bosch) | Sin confirmar |
| Junkers (Bosch) Buderus Logamax U022-24 y U022-28 (KB, KI, también V3S) | Junkers (Bosch) | Sin confirmar |
| Junkers (Bosch) Worcester 24Si y 28Si Mk 2 (Si II) | Junkers (Bosch) | Sin confirmar |
| Junkers (Bosch) Junkers ZWA 24-1 AM 23 | Junkers (Bosch) | Sin confirmar |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Busca en la placa el código 8 748 300 488 (8748300488) y la designación HT II-2a CA CA CA.
- Comprueba los fusibles: T1,25A junto al fusible de cristal y T2A junto al fusible cerámico.
- tu placa lleva 8748300561 u 8 748 300 561 0, puede ser un sustituto del 488: como «ex 8748300488» y como equivalente, pero y / lo listan aparte. No está confirmado: compara antes de pedir.
- No la confundas con el conector de codificación 8 714 421 161 0 ni con los códigos 8 748 300 496 (lista de la ZWA 24-1 A) y 8 748 300 431 0 (lista de la K).
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera.
Reparación de placas electrónicas · Reparación de calderas Junkers
Síntomas que requieren diagnóstico en la placa electrónica
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La calefacción no funciona, pero sí sale agua caliente sanitaria.
Causa: Señal incorrecta del termostato ambiente, o termostato ambiente deficiente, o fallo de la placa.
Revisar el termostato ambiente y su cableado. Si la calefacción sigue sin funcionar, que lo revise un técnico.
- 02
La caldera no funciona y los pilotos no se encienden, aunque haya demanda de calor.
Causa: No llega tensión al aparato: fusible F1 o F2, transformador, conexión eléctrica o placa.
Comprobar que la caldera tiene corriente y que el interruptor está encendido. Si no enciende, que lo revise un técnico.
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Junkers (Bosch)
- SKU interno Uniclima
- PLC219
- Marca
- Junkers (Bosch)
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 6 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Marcado junto portafusibles
- T1,25 A
- Inventario — Marcado junto al fusible cerámico
- T2A
- Inventario — Aplicación indicada en inventario
- Junkers ZWA 24-1 AM 23
- Identificación — Designación marcada
- HT II-2a CA CA CA
- Identificación — Código marcado
- HT II-2a CA CA CA
- Identificación — Código marcado
- 8 748 300 488
- Ficha técnica — Marcado junto portafusibles
- T1,25 A
- Datos del inventario — Marcado junto al fusible cerámico
- T2A
- Datos del inventario — Aplicación indicada en inventario
- Junkers ZWA 24-1 AM 23
- Aplicaciones pendientes de comprobar
- Junkers ZWA 24-1 AM 23 — compatibilidad anotada; pendiente de confirmar por variante.
- Por confirmar: Junkers ZWA 24-1 AM 31 — e; y / dan solo la familia AM, sin sufijo
- Por confirmar: Junkers ZWA 24-1 KM 31 — e; y / dan solo la familia KM, sin sufijo
- Por confirmar: Junkers ZWA 24-1 KM 23; y / dan solo la familia KM
- Por confirmar: Junkers ZWA 24-1 A 24 — da el 488; la lista de la ZWA 24-1 A da el 496: discrepancia
- Por confirmar: Junkers ZWA 24-1 (AB, AI), 24-1/3 (AB, AI), 28-1 (AB, AI, AM) y 28-1/3 (AB, AI) — (8748300488) y que dan el 8748300561 como «ex 8748300488» (—sin la 28-1 AB, esta con 87483005610); por familia
- Por confirmar: Junkers ZWA 24-1/3 AM — (8748300561 ex 8748300488) y una copia de su lista (8 748 300 561 0)
- Por confirmar: Buderus Logamax U022-24 y U022-28 (KB, KI, también V3S) — (8748300488) y (87483005610 ex 8748300488)
- Por confirmar: Worcester 24Si y 28Si Mk 2 (Si II)
- No confundir: 8 714 421 161 0 — Conector de codificación (spina di codifica) del grupo del panel de mandos de la ZWA 24-1 AM, según una lista de recambios (grupo 06) — Otra pieza: no es la placa
- No confundir: 8 748 300 496 — Placa de la ZWA 24-1 A (otra variante) — No es la de la AM 23
- No confundir: 8 748 300 431 0 — Placa de la ZWA 24-1 K (otra variante) — No es la de la AM 23
- Por confirmar: y / listan el 8748300561 en otro producto y británica lo escribe al revés («8748300488 Was 8748300561»).
- Nivel 3 por la identidad del código 488 (/); el sufijo 23 lo dan solo . Discrepancias: y / listan aparte el 8748300561 «ex 488»; da el 488 para la A 24, que la lista de la A no confirma.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Junkers ZWA 24-1 AM 23.
Dudas frecuentes sobre la placa electrónica
¿Dónde está el código de esta placa y qué otros marcados debo comparar?
¿Sirve para mi Junkers ZWA 24-1 AM 23?
¿Sirve para la ZWA 24-1 AM 31 o la KM?
¿Qué diferencia hay entre el 8748300488 y el 8748300561?
¿Sirve para una ZWA 24-1 A o K, o para otras Eurosmart?
¿Qué significan 8 748 300 488, HT II-2a CA CA CA y 8 714 421 161 0?
¿Quién debe montarla?
