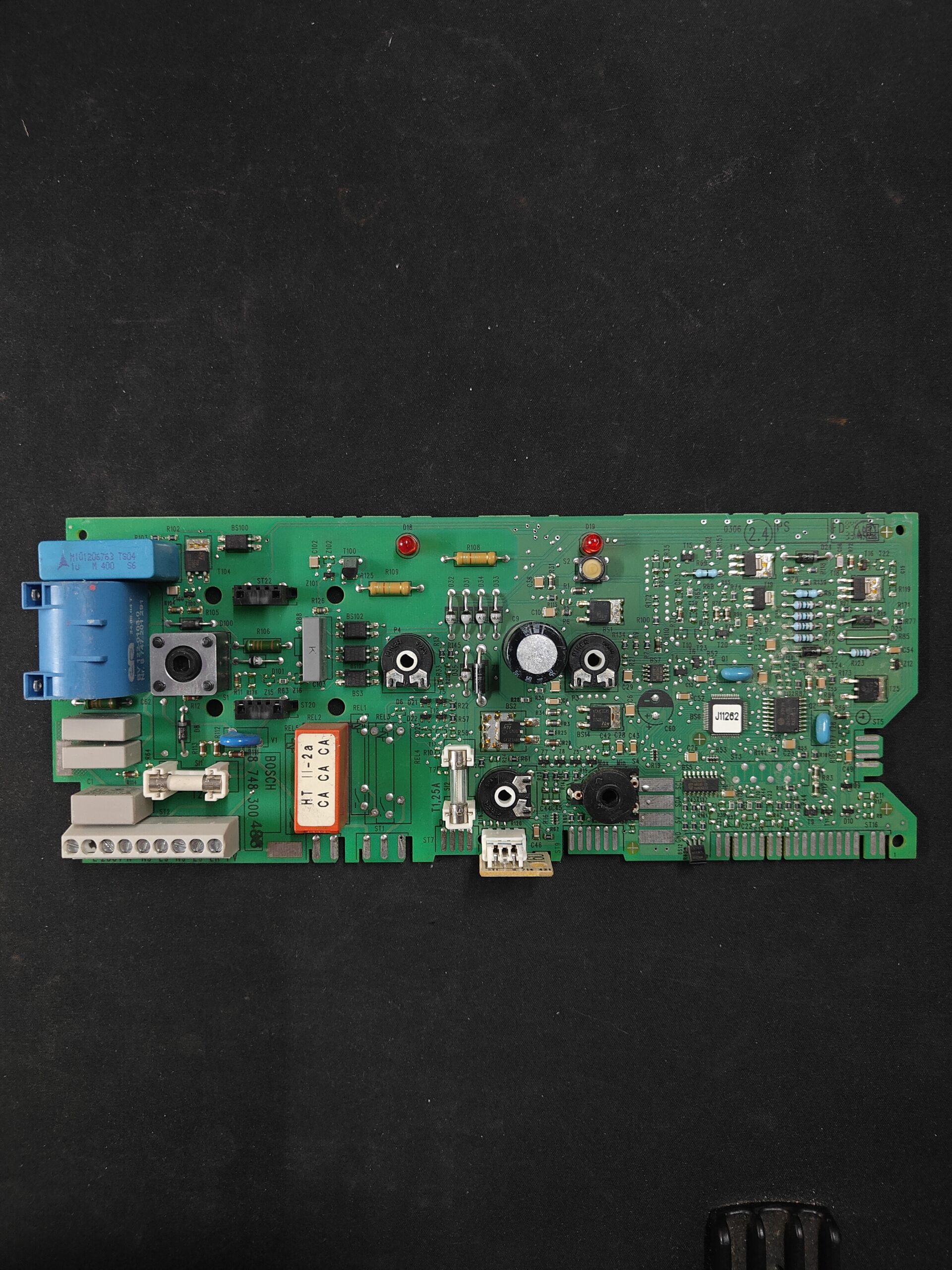

Placa Electrónica Bosch 8748300486 Para Junkers ZWA 24 1KE23
Aplicación a la variante exacta pendiente de confirmar. Es la placa electrónica de la caldera. de una placa de la serie (8748300561), este tipo de placa gestiona el encendido, la modulación, las seguridades y la comunicación. Antes de sospechar de ella, comprueba la alimentación, los fusibles y los conectores.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- SKU interno
- PLC207
- Garantía
- 1 año
Calderas Bosch (Junkers) compatibles
Placa electrónica. 0 compatibilidades contrastadas. Hay otros 2 modelos que todavía estamos comprobando.
Modelos pendientes de comprobar
Estos modelos aparecen asociados a esta referencia, pero todavía no hemos terminado de comprobarlos, así que no los damos por compatibles. Si tu caldera es una de ellas, mándanos una foto de la pieza que vas a sustituir y lo verificamos antes de que compres.
| Bosch (Junkers) Junkers Eurosmart ZWA 24-1 | Bosch (Junkers) | Sin confirmar |
|---|---|---|
| Bosch (Junkers) Junkers ZWA 24 1KE23 | Bosch (Junkers) | Sin confirmar |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Busca en el circuito impreso el código 8 748300 en serigrafía y, escrito a mano a continuación, el sufijo 486: juntos forman 8748300486.
- Compara los demás marcados: HT II-2a, los relés HT-2A y H1 II-2, y los fusibles T1,25A (portafusible de vidrio) y T2A (cerámico).
- No te fíes solo del comienzo 8 748 300: otras placas de la serie, como la 8 748 300 431 o la 8 748 300 496, empiezan igual y son otros códigos.
- Comprueba en la placa de características de tu caldera que el modelo es ZWA 24 1KE23.
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera. ¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características de la caldera.
Reparación de placas electrónicas · Reparación de calderas Junkers
Síntomas que requieren diagnóstico en la placa electrónica
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La tecla de rearme parpadea una vez por segundo.
Causa: Avería de encendido, sobrecalentamiento, avería interna o fugas en la válvula de seguridad. Entre las causas más frecuentes figura el circuito impreso.
Que lo revise un técnico. No insistas con rearmes repetidos.
- 02
La tecla de rearme parpadea cuatro veces por segundo.
Causa: Conector codificador suelto o defectuoso, o NTC de calefacción o agua caliente mal montada o defectuosa. También pueden fallar el presostato, el ventilador o el conducto de humos.
Que lo revise un técnico, que comprobará las sondas y el conector antes de cambiar la placa.
- 03
La calefacción no funciona, pero sale agua caliente.
Causa: Fallo en la señal del termostato ambiente o en su conexión. También puede ser un termostato deficiente o el circuito impreso.
Comprueba el termostato ambiente y su cable. Si sigue igual, que lo revise un técnico.
- 04
La caldera no funciona y los pilotos no se encienden.
Causa: No llega tensión: fusible F1 o F2 defectuoso, transformador o conexión defectuosos, o circuito impreso.
Que lo revise un técnico.
- 05
No sale agua caliente, pero la calefacción funciona.
Causa: Detector de caudal de agua (turbina) o NTC de agua caliente defectuoso. También puede ser el circuito impreso.
Que lo revise un técnico.
- 06
La calefacción no funciona, pero sí sale agua caliente sanitaria.
Causa: Señal incorrecta del termostato ambiente, o termostato ambiente deficiente, o fallo de la placa.
Revisar el termostato ambiente y su cableado. Si la calefacción sigue sin funcionar, que lo revise un técnico.
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Bosch (Junkers)
- SKU interno Uniclima
- PLC207
- Marca
- Bosch (Junkers)
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 4 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Serigrafia junto al portafusible de vidrio
- T1,25A
- Serigrafia junto al portafusible ceramico
- T2A
- Inventario — Relé subcomponente
- H1 11-2A HT-2A H1 II-2; marcado CA CA CA
- Inventario — Aplicación indicada en inventario
- ZWA 24 1KE23
- Serigrafía PCB impresa
- 8 748300
- Sufijo manuscrito en PCB
- 486
- Identificación — Código marcado
- 8 748 300
- Identificación — Código marcado
- HT II-2a
- Identificación — Código marcado
- CA CA CA
- Ficha técnica — Serigrafia junto al portafusible de vidrio
- T1,25A
- Ficha técnica — Serigrafia junto al portafusible ceramico
- T2A
- Datos del inventario — Relé subcomponente
- H1 11-2A
- Datos del inventario — Relé subcomponente
- HT-2A
- Datos del inventario — Relé subcomponente
- H1 II-2; marcado CA CA CA
- Datos del inventario — Aplicación indicada en inventario
- ZWA 24 1KE23
- Referencia registrada
- 8748300486
- Marcados adicionales
- Marcajes de PCB: serigrafía 8 748300 y sufijo manuscrito 486. Relés con lecturas H1 11-2A; HT-2A; H1 II-2; HT II-2a; código/leyenda CA CA CA. Fusibles con lecturas T1,25 A y T2 A; serigrafía junto al portafusible cerámico T2A.
- Aplicaciones pendientes de comprobar
- ZWA 24 1KE23 — compatibilidad anotada; pendiente de confirmar por variante.
- Por confirmar: Junkers Eurosmart ZWA 24-1 — 1 origen: de un particular, sin precisar la variante
- No compatible o excluido en origen: Junkers ZWA 24-1 K — Su lista oficial de recambios (ed. 28.8.02) da otra placa: 8 748 300 431. Un manual de la serie lista la K 23, de nombre parecido a 1KE23; no está establecido que sea la misma caldera.
- No compatible o excluido en origen: Junkers ZWA 24-1 A — Su lista oficial de recambios (ed. 28.8.02) da otra placa: 8 748 300 496
- No confundir: 8 748 300 431 — Placa de la lista oficial de recambios de la ZWA 24-1 K (documento 7 181 465 352) — Otro código: acaba en 431, no en 486.
- No confundir: 8 748 300 496 — Placa de la lista oficial de recambios de la ZWA 24-1 A (documento 7 181 465 343) — Otro código: acaba en 496, no en 486.
- No confundir: 8748300561 / 8748300488 — Placas que para las Eurosmart ZWA 24-1 AM y KM — Otros códigos. En lo que pudimos leer, sin confirmación adicional los une a la 8748300486.
- Por confirmar: Los marcados están leídos en la propia pieza. externo (2023) nombra la 8748300486, sin precisar variante; las listas oficiales de la serie dan otras placas.
- Compatibilidad con la ZWA 24 1KE23 registrada. Un solo origen externo ( italiano, posible copia de ) nombra la 8748300486, sin variante; las listas oficiales de A y K dan otras placas.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Junkers ZWA 24 1KE23.
Dudas frecuentes sobre la placa electrónica
¿Cómo identifico la placa Bosch 8748300486?
¿Sirve para mi Junkers ZWA 24 1KE23?
¿Y si mi caldera es una ZWA 24-1 K, ZWA 24-1 A o ZWA 24-1 AM/KM?
¿Es lo mismo la 8748300486 que la 8748300561 o la 8748300488?
¿Qué significan el 8 748 300, el 486 manuscrito y el HT II-2a?
¿Qué fusibles lleva y qué valores tienen?
¿Quién debe montarla y qué reviso antes de cambiarla?
