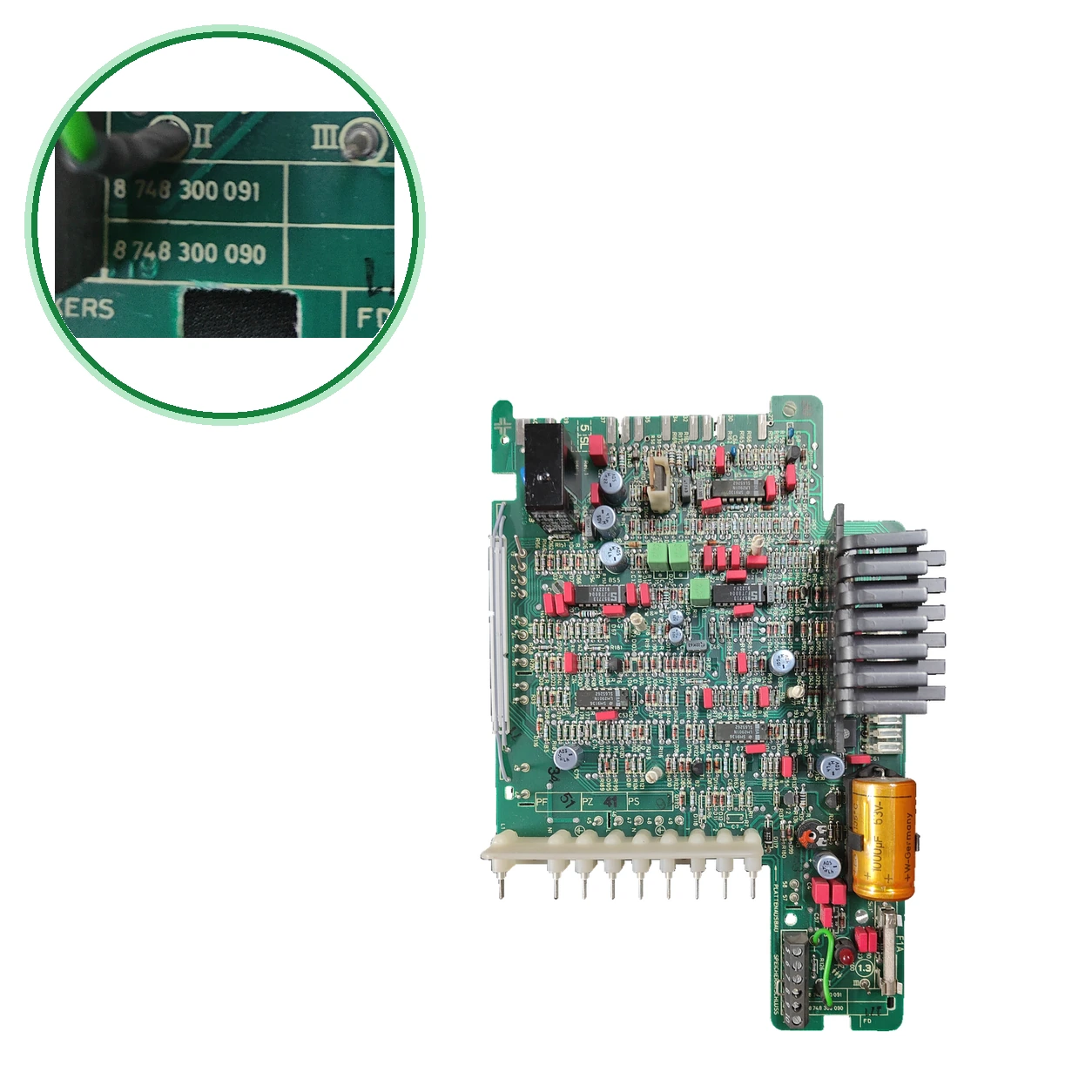

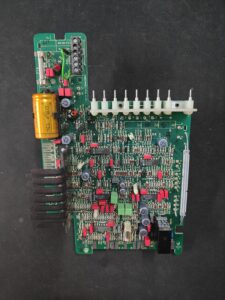

Placa Electrónica Analógica Junkers 8 748 300 091 0 · ZWR24-2 Y Mini 8/11 AE
Placa electrónica analógica asociada a la caja de mandos de Bosch MINI-8K31. Su identificación como placa principal de esta variante está pendiente de confirmar.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- 8 748 300 091 0
- Garantía
- 1 año
IVA incluido Stock · 1 Uds
Calderas Junkers (Bosch) compatibles con la referencia 8 748 300 091 0
Placa electrónica con referencia 8 748 300 091 0. Una compatibilidad contrastada: Junkers MINI-8AE y MINI-11AE (series 21, 23 y 31). Hay otros 6 modelos que todavía estamos comprobando.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Junkers (Bosch) Junkers MINI-8AE y MINI-11AE (series 21, 23 y 31) | Junkers (Bosch) | Contrastada |
Modelos pendientes de comprobar
Estos modelos aparecen asociados a esta referencia, pero todavía no hemos terminado de comprobarlos, así que no los damos por compatibles. Si tu caldera es una de ellas, mándanos una foto de la pieza que vas a sustituir y lo verificamos antes de que compres.
| Junkers (Bosch) Junkers MINI-8K y MINI-11K (series 21, 23 y 31) | Junkers (Bosch) | Sin confirmar |
|---|---|---|
| Junkers (Bosch) Junkers MINI-8KE y MINI-11KE (series 21, 23 y 31) | Junkers (Bosch) | Sin confirmar |
| Junkers (Bosch) Junkers MINI-8KSE y MINI-11KSE (series 21, 23 y 31) | Junkers (Bosch) | Sin confirmar |
| Junkers (Bosch) Junkers MINI-8ASE y MINI-11ASE (series 21, 23 y 31) | Junkers (Bosch) | Sin confirmar |
| Junkers (Bosch) Junkers ZSR/ZWR 18, 24-5 KE/AE, ZSR 7/11-5 AE y ZSR 5/11 KE | Junkers (Bosch) | Sin confirmar |
| Junkers (Bosch) Junkers ZWR24-2 | Junkers (Bosch) | Sin confirmar |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 8 748 300 091 0 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza en la placa los marcajes 8 748 300 091 y 8 748 300 090 y cópialos tal cual.
- Compáralos con los de tu placa y con la referencia Bosch 8 748 300 091 0 («Leiterplatte analog»).
- No la confundas con la 8 748 300 036 0 (otra placa) ni con las 8 748 300 143 0 y 144 0 (otra lista de Bosch).
- Anota el modelo y el sufijo de tu caldera en su placa de características: las listas de Bosch distinguen placas según la generación.
- Si coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera.
Reparación de placas electrónicas · Reparación de calderas Junkers
Síntomas que requieren diagnóstico en la placa electrónica 8 748 300 091 0
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
En pantalla aparece B1 y la caldera no detecta el conector codificador.
Causa: Conector codificador mal insertado o defectuoso; a veces, fallo del circuito electrónico.
Revisa que el conector codificador esté bien montado. Si el código vuelve, que un técnico lo mida o lo cambie.
- 02
En pantalla aparece E2 y la caldera detecta un fallo en la sonda NTC.
Causa: Sonda NTC interrumpida o en cortocircuito, o cable de conexión defectuoso.
Revisa la sonda NTC y su cable de conexión. Si el código vuelve, que lo revise un técnico.
- 03
La caldera intenta encender y se bloquea; no hay llama.
Causa: Falta de gas en el encendido o electrodo de ionización defectuoso.
Comprueba que la llave de gas está abierta y rearma una vez. Si vuelve a bloquearse, que lo revise un técnico.
Códigos de error Junkers (Bosch) que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| EA | No se detecta llama al encender; la caldera se bloquea. | Comprueba que llega gas y rearma una vez. Si vuelve a bloquearse, que lo revise un técnico: puede ser el electrodo de ionización. |
| B1 | No se detecta el conector codificador de la placa. | Comprueba que el conector codificador está bien montado. Si el código vuelve, que un técnico lo mida o lo cambie. |
| E2 | Sonda NTC de temperatura defectuosa (sonda de entrada). | Revisa la sonda y su cable. Si el código vuelve con el cable bien, que lo revise un técnico. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Junkers (Bosch) 8 748 300 091 0
- Referencia de catálogo
- 8 748 300 091 0
- SKU interno Uniclima
- PLC262
- Marca
- Junkers (Bosch)
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Referencia de fabricante
- 8 748 300 091 0 (Bosch ETK: placa analógica para mini-11K y mini-8K)
- Tipo de componente en catálogo OEM
- Leiterplatte analog · placa de circuito impreso analógica
- Marcaje adicional de PCB
- 8 748 300 090 (sin cruce OEM ni equivalencia confirmada)
- Designador de fusible transcrito
- F1A; es un designador, no demuestra por sí solo un calibre de 1 A
- Código marcado
- 1.3 (significado no determinado)
- Fusible en BOM mini-8K/mini-11K
- F1,0A · pedido 1 904 525 003 0; el catálogo lo lista por separado y no acredita el fusible montado en esta unidad
- Tensión, firmware y revisión
- No identificados con la documentación disponible para este ejemplar
- Catálogo oficial de Bosch (8 748 300 091 0) — Descripción
- Leiterplatte analog · placa analógica · Catálogo oficial Bosch
- Catálogo oficial de Bosch (8 748 300 091 0) — Peso de distribución
- 0,379 kg · Catálogo oficial Bosch
- Compatibilidad — Junkers
- ZWR24-2 · Compatibilidad validada en el inventario; cotejar sufijo y revisión del aparato.
- Compatibilidad — Junkers
- mini-11K · La lista Bosch 7181465043 asocia el número 8 748 300 091 0 a la placa analógica de esta familia; confirmar código completo.
- Compatibilidad — Junkers
- mini-8K · La lista Bosch 7181465043 asocia el número 8 748 300 091 0 a la placa analógica de esta familia; confirmar código completo.
- Ficha técnica — Referencia de fabricante
- 8 748 300 091 0 (Bosch ETK: placa analógica para mini-11K y mini-8K)
- Ficha técnica — Tipo de componente en catálogo OEM
- Leiterplatte analog · placa de circuito impreso analógica
- Ficha técnica — Marcaje adicional de PCB
- 8 748 300 090 (sin cruce OEM ni equivalencia confirmada)
- Ficha técnica — Designador de fusible transcrito
- F1A; es un designador, no demuestra por sí solo un calibre de 1 A
- Ficha técnica — Código marcado
- 1.3 (significado no determinado)
- Ficha técnica — Fusible en BOM mini-8K/mini-11K
- F1,0A · pedido 1 904 525 003 0; el catálogo lo lista por separado y no acredita el fusible montado en esta unidad
- Ficha técnica — Tensión, firmware y revisión
- No identificados con la documentación disponible para este ejemplar
- Referencias — 8 748 300 091 0
- Número de pedido Bosch para placa analógica en BOM mini-8K/mini-11K; coincide con el marcaje 8 748 300 091 transcrito.
- Referencias — 8 748 300 090
- Segundo marcaje de PCB; no se localizó una ficha Bosch ni una cadena oficial de sustitución con 091.
- Referencias — 8 748 300 036 0 / 8 718 300 072 0
- Referencias que aparecen en la caja de conexiones de la lista Bosch de la familia ZR/ZWR -2K; no se equiparan a 091/090.
- Referencias — 8 748 300 143 0 / 8 748 300 144 0
- Referencias de otra lista Bosch para ZR/ZWR -2 K.E; variantes separadas, no sustituciones demostradas de 091/090.
- Referencia registrada
- Marcados PCB: 8 748 300 091; 8 748 300 090
- Marcados adicionales
- Dos serigrafías físicas en PCB: 8 748 300 091 y 8 748 300 090; se conservan ambas. Designador F1A (no confirma por sí solo calibre 1 A). Código marcado: 1.3.
- Aplicaciones pendientes de comprobar
- Junkers ZWR24-2 — aplicación declarada en la bolsa; pendiente de confirmar para la variante exacta.
Antes de comprar
- Por confirmar: Junkers MINI-8K y MINI-11K (series 21, 23 y 31) — 1 origen: Bosch (MINI-8K21, 8K23, 8K31, 11K21, 11K23 y 11K31). solo dicen «mini»
- Por confirmar: Junkers MINI-8KE y MINI-11KE (series 21, 23 y 31): ficha oficial de Bosch + (AE y KE)
- Por confirmar: Junkers MINI-8KSE y MINI-11KSE (series 21, 23 y 31): ficha oficial de Bosch
- Por confirmar: Junkers MINI-8ASE y MINI-11ASE (series 21, 23 y 31): ficha oficial de Bosch
- Por confirmar: Junkers ZSR/ZWR 18, 24-5 KE/AE, ZSR 7/11-5 AE y ZSR 5/11 KE — Sin confirmar para la 091 0. les da la 8 748 300 346 0; Bosch (nota de uso 1: «ZR/ZSR/ZWR...») y de particular («ZR, ZSR, ZWR») solo nombran la familia: sin resolver.
- No confundir: 8 748 300 036 0 — Placa «Leiterplatte MC»: Bosch la lista junto a la 091 0 en la pos. 30 de la MINI-8K31 y sola en la ZWR24-2KD21 — Es otra placa: Bosch la da como de construcción igual a 87483000500, no a la 091 0
- No confundir: 8 748 300 143 0 / 144 0 — Placas de otra lista Bosch (ZR/ZWR -2 K.E) — Variantes separadas; no son sustituciones demostradas de la 091/090
- No confundir: 8 748 300 346 0 — Placa Junkers para ZSR/ZWR 18, 24-5 KE/AE, ZSR 7/11-5 AE y ZSR 5/11 KE — la asocia solo a esas calderas, no a la 091 ni a la 090
- Por confirmar: anota la 090 como segundo marcaje de la PCB y no ha confirmado su cruce con la 091 0. Bosch la lista como código anterior. de particulares y (Warmwasserkönig) ofrecen la 091 y la 090 juntas.
- Por confirmar: Identidad verificada por Bosch, Warmwasserkönig y rumana. La ZWR24-2 la confirma; el despiece oficial de la ZWR24-2KD21 pone la 036 0, no la 091 0. Mini-8K y mini-11K: solo Bosch.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Junkers ZWR24-2.
Dudas frecuentes sobre la placa electrónica 8 748 300 091 0
¿Dónde está el código de esta placa y cuál debo comparar?
En la placa figuran los marcajes 8 748 300 091 y 8 748 300 090: compáralos con los de tu placa. Bosch la pide como 8 748 300 091 0 («Leiterplatte analog», pos. 30 del despiece de la MINI-8K31) y da la 090 como código anterior.
¿Sirve para mi Junkers ZWR24-2?
Comprueba el estado de cada modelo en los apartados de compatibilidad; las variantes pendientes no están validadas. Por confirmar: Sí: registrada: para la ZWR24-2. la anuncia «für ZWR Serie 2 und mini mit CE425» y da la 090 sacada de una ZWR 24-2KDR23. Ojo: los modelos de Bosch para la 091 0 son todos MINI (su nota de uso 1 nombra la familia «ZR/ZSR/ZWR...») y el despiece de la ZWR24-2KD21 lista en su caja de mandos la 036 0, no la 091 0. Coteja el sufijo de tu aparato o llámanos al 911 17 77 77.
¿Sirve para la Junkers mini-8K o la mini-11K?
Comprueba el estado de cada modelo en los apartados de compatibilidad; las variantes pendientes no están validadas. Solo Bosch la une con la mini-8K y la mini-11K (1 origen): queda por confirmar. Su catálogo pone la «Leiterplatte analog» 8 748 300 091 0 en la pos. 30 del despiece de la MINI-8K31 y la incluye en 36 modelos MINI-8 y MINI-11, como MINI-8K21, 8K23 y 11K31. Compara el marcaje de tu placa con la 8 748 300 091 o envíanos desde Contacto una foto de su etiqueta y de la placa de la caldera (911 17 77 77).
¿Qué diferencia hay entre la 8 748 300 091 0 y la 8 748 300 090?
Bosch la lista como código anterior («Ersatzteilvorgänger 1») de la 091 0, con la 8715555185 como segundo. Sin confirmar ese cruce. de particulares y (Warmwasserkönig) ofrecen la 091 y la 090 juntas, y esta placa lleva impresos los dos marcajes. Bosch marca la 091 0 como no disponible.
¿La 8 748 300 036 0, la 143 0 o la 144 0 son equivalentes?
No consta que la 143 0 ni la 144 0 sean equivalentes: salen en otra lista de Bosch (ZR/ZWR -2 K.E) como variantes separadas, sin sustitución demostrada. La 036 0 es otra placa: en la MINI-8K31 Bosch lista en la misma posición 30 la «Leiterplatte MC» 8 748 300 036 0, de construcción igual a la 87483000500.
¿El «F1A» de la placa confirma un fusible de 1 A?
No por sí solo: es un designador transcrito. El despiece de la MINI-8K31 lista aparte un fusible F1,0A (1 904 525 003 0, paquete de 10), pero eso no acredita el fusible montado en esta unidad.
¿Cuál es la referencia de fabricante identificada?
8 748 300 091 0. Bosch la lista como placa analógica para mini-8K y mini-11K.
¿Qué significa 8 748 300 090?
Es un segundo marcaje transcrito en la PCB. No se encontró una equivalencia o sustitución oficial que lo una a 8 748 300 091 0.
¿Es compatible con Junkers ZWR24-2?
Comprueba el estado de cada modelo en los apartados de compatibilidad; las variantes pendientes no están validadas. esa compatibilidad figura validada en el inventario. Como las listas Bosch distinguen varias revisiones, hay que cotejar el código completo del aparato antes de seleccionar la placa.
¿También se lista para mini-8K y mini-11K?
Sí. El catálogo Bosch asocia el pedido 8 748 300 091 0 con la placa analógica de ambas familias. El marcaje adicional 090 no queda explicado por esa lista.
¿F1A confirma un fusible de 1 A?
No por sí solo. lo transcribe como designador. El BOM mini incluye un fusible F1,0A aparte, pero eso no confirma el componente montado en este ejemplar ni su variante.
¿8 748 300 036, 072, 143 o 144 son equivalencias?
No se ha demostrado. Aparecen en listas para familias o revisiones distintas y se mantienen separadas de los marcajes 090/091.
