Placa Electrónica CEZA ECSWS300 · C320756 Para Manaut Minox 24
Aplicación a la variante exacta pendiente de confirmar. Placa electrónica de control de la caldera. La falta de encendido, los errores continuos y los fallos de funcionamiento se han relacionado con la C320788 de la Minox 24 E; esos síntomas no identifican por sí solos una avería de esta unidad. Antes de pedirla, compara su código y su versión con los de tu placa.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- SKU interno
- PLC334
- Garantía
- 1 año
IVA incluido Stock · 4 Uds
Calderas CEZA compatibles
Placa electrónica. 0 compatibilidades contrastadas. Hay otros 1 modelos que todavía estamos comprobando.
Modelos pendientes de comprobar
Estos modelos aparecen asociados a esta referencia, pero todavía no hemos terminado de comprobarlos, así que no los damos por compatibles. Si tu caldera es una de ellas, mándanos una foto de la pieza que vas a sustituir y lo verificamos antes de que compres.
| CEZA Manaut Minox 24 | CEZA | Sin confirmar |
|---|
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.

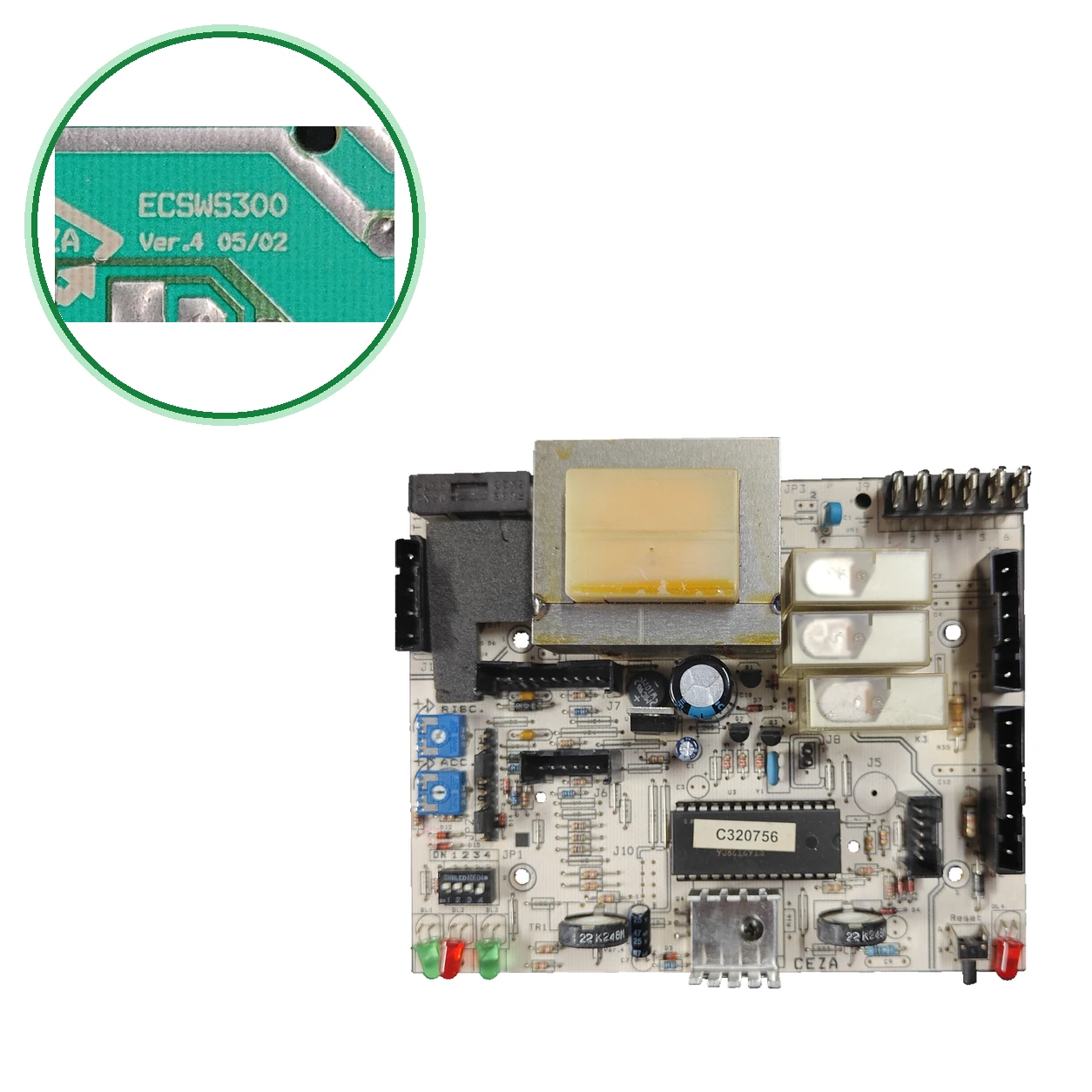

- Busca en tu placa el código C320756 y la designación ECSWS300 del circuito CEZA. La nuestra marca también Ver.4 y el código de fecha 05/02.
- Compara versión y código: hay placas ECSWS300 con otro código (por ejemplo C320788, versión 7) y vende una Biasi ECS/WS300 v4. La versión sola no basta: compara el código C320756.
- Mira el conector superior: en la nuestra tiene 6 posiciones numeradas 1-6. Un subcomponente lleva el marcado 22 K248M y hay un condensador de 47 µF · 25 V.
- No te fíes solo del nombre de la caldera (Minox 24, 24 A, 24 E, Minox 3): compara los marcados de la placa.
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera.
Reparación de placas electrónicas · Reparación de calderas Manaut
Síntomas que requieren diagnóstico en la placa electrónica
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
Aparece 06E, 07E u 08E: anomalía en una sonda NTC.
Causa: Sonda NTC de calefacción, sanitaria o exterior averiada o con el cableado defectuoso.
Que lo revise un técnico: comprobar la sonda y su conexión.
Códigos de error CEZA que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| 01E | Bloqueo por fallo de encendido del quemador. | Pulsar el botón de restablecimiento una vez. Si vuelve a bloquearse, que lo revise un técnico: suele ser el electrodo de encendido o de detección de llama, y después la válvula de gas. |
| 06E | Anomalía de la sonda NTC de calefacción. | Que lo revise un técnico: comprobar la sonda de calefacción y su conexión. |
| 07E | Anomalía de la sonda NTC de agua caliente sanitaria. | Que lo revise un técnico: comprobar la sonda de agua caliente y su conexión. |
| 08E | Anomalía de la sonda NTC exterior. | Que lo revise un técnico: comprobar la sonda exterior y su cableado. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica CEZA
- SKU interno Uniclima
- PLC334
- Marca
- CEZA
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 4 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Inventario — Versión placa
- Ver.4
- Inventario — Código fecha/serie visible
- 05/02
- Inventario — Condensador subcomponente
- 47 μF, 25 V
- Inventario — Marcado subcomponentes
- 22 K248M
- Inventario — Conector superior
- 6 posiciones numeradas 1-6
- Inventario — Aplicación indicada en inventario
- MINOX 24
- Identificación — Código marcado
- C320756
- Datos del inventario — Versión placa
- Ver.4
- Datos del inventario — Código fecha/serie visible
- 05/02
- Datos del inventario — Condensador subcomponente
- 47 μF, 25 V
- Datos del inventario — Marcado subcomponentes
- 22 K248M
- Datos del inventario — Conector superior
- 6 posiciones numeradas 1-6
- Datos del inventario — Aplicación indicada en inventario
- MINOX 24
- Referencia registrada
- ECSWS300
- Marcados adicionales
- Modelo/serigrafía de placa: ECSWS300; versión Ver.4. Código fecha/serie visible: 05/02. Etiqueta sobre placa/CI: C320756. Condensador: 47 μF / 25 V. Otro marcado de subcomponente: 22 K248M. Conector superior: 6 posiciones numeradas 1-6.
- Aplicaciones pendientes de comprobar
- MINOX 24 — compatibilidad anotada; pendiente de confirmar por variante.
Antes de comprar
- No confundir: C320788 — Placa que vende para la Minox 24 E y otra rotula ECSWS300 versión 7 — Otro código y otra versión: la nuestra es la 4, C320756
- No confundir: BI1855100 — Kit «scheda regolazione 1169» en la lista de recambios de Biasi — Es otro kit, no la tarjeta integrada CEZA
- No confundir: ECS/WS300 v4 — Placa Biasi ECS/WS300 v4 reacondicionada — Otra marca: comparte designación y versión, pero la ficha no cita C320756 ni Minox
- No confundir: 11.23.1-0.077.521-2 — Número de una «Biasi Ideal Ecsws300» usada — Otra marca y otro número: no cita C320756 ni Minox
- No confundir: 0051BP2783 — Placa de calentador Cointra con versión de electrónica ECSWS300 — Es de calentador, no de la caldera Manaut Minox 24
- sin confirmación adicional externa consultada cita C320756 ni ECSWS300 con la Minox. BI1885101 es un kit CEZA m90 sin modelo en la lista de Biasi; lo dan para Biasi M90 y una para la Minox 24-28 A/E. No se ha podido unir a nuestros códigos.
- Sin confirmar: C320756 ni ECSWS300 con la Minox. Biasi lista BI1885101 (kit CEZA m90) sin modelo; lo dan para Biasi M90 y una para Minox 24-28 A/E. asignan ECSWS300 a Biasi y a un Cointra; manda.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Manaut Minox 24.
Dudas frecuentes sobre la placa electrónica
¿Dónde está el código de esta placa y qué significan C320756, ECSWS300 y Ver.4?
En la nuestra, la etiqueta sobre la placa marca C320756 y el circuito lleva ECSWS300, la designación CEZA. También lleva Ver.4 (versión), 05/02 (código de fecha o serie visible) y un subcomponente marcado 22 K248M. sin confirmación adicional explica esa numeración: úsala para comparar con tu placa, no para deducir.
¿Sirve para mi Manaut Minox 24?
La compatibilidad de esta variante está pendiente de confirmar. registrada: para la Manaut Minox 24. sin confirmación adicional externa consultada, ni siquiera el manual oficial de la Minox 24A/28A, cita C320756 ni ECSWS300 con esa caldera: compara el código de tu placa con C320756 antes de pedirla.
¿Sirve para una Minox 24 A, 24 E, Minox 3 24E o 28?
La compatibilidad de esta variante está pendiente de confirmar. Por confirmar: No podemos asegurarlo: solo ha registrado la Minox 24. para la Minox 3 24E/28E y la Minox 24-28 A/E «desde 09/2006» una placa tipo CEZA ST7 con la referencia BI1885101, pero no cita C320756 ni ECSWS300. Envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características de la caldera.
¿Es lo mismo la ECSWS300 que la BI1885101 o la C320788?
No lo hemos podido comprobar. Biasi lista BI1885101 como kit de tarjeta integrada «CEZA m90» sin modelo; la dan para Biasi M90B.24A/28A, M94.24CM/28CM, Garda M90F y Riva Compact M90E, y una para Minox 24-28 A/E. Ninguna cita C320756. C320788 la dan para la Minox 24 E y otra para una ECSWS300 versión 7: la nuestra es la 4.
¿Hay varias versiones de la ECSWS300 y cómo evito equivocarme?
Sí. La nuestra es la versión 4 con C320756. rotula con la versión 7 una ECSWS300 con otro código, C320788; otra vende una Biasi ECS/WS300 v4 y otra una placa de calentador Cointra con ECSWS300. Una tercera avisa de que bajo una misma referencia hay versiones distintas: compara relés y conectores. En la nuestra, el conector superior tiene 6 posiciones numeradas 1-6.
¿Hay que configurar algo al montar la placa?
Según el manual oficial de la Manaut Minox 24A/28A, se accede a la placa retirando el panel frontal de la carcasa, al sustituir la tarjeta de mando, es indispensable configurarla para el tipo exacto de caldera. Ese manual no da ningún código de la tarjeta. Consulta el apartado equivalente del manual de tu modelo.
¿Quién debe montar esta placa?
Lo recomendable es que la cambie un técnico cualificado: es la electrónica de control de la caldera y, según el manual de la Minox 24A/28A, al sustituir la tarjeta hay que configurarla para el tipo exacto de caldera. Si no estás seguro de que sea la tuya, llámanos al 911 17 77 77.
Placa Electrónica CEZA ECSWS300 · C320756 Para Manaut Minox 24
