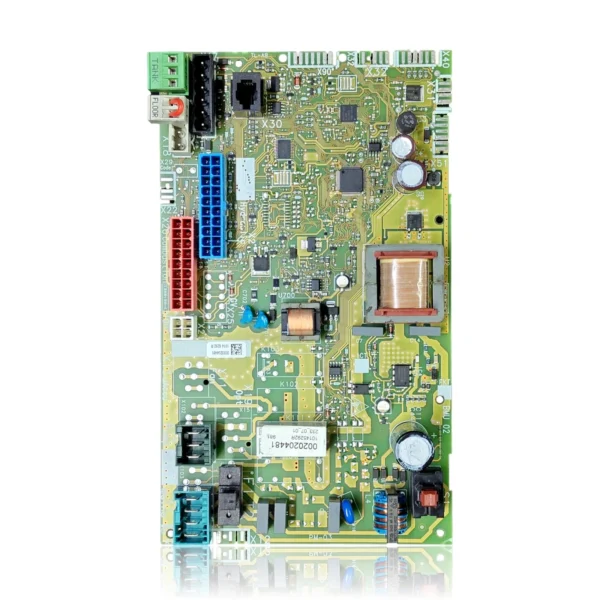

Placa Electrónica Saunier Duval Thelia Condens 25A Ref. 0020204481
La Placa Electrónica Saunier Duval Thelia Condens 25A es el elemento encargado de controlar el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Cuando la placa falla, es posible que la caldera no arranque, se bloquee o presente un comportamiento errático. Puede mostrar códigos de error como F.61, F.62, F.63, F.64 o F.65. Esta pieza es compatible con calderas de la gama Thelia Condens, como el modelo Thelia Condens 25-A, y también se monta en modelos de la gama Semia Condens. Se recomienda sustituir la placa electrónica cuando se presentan los síntomas mencionados o códigos de error.
IVA incluido
Consultar por WhatsAppCalderas Saunier Duval compatibles con la referencia 0010047388
Placa electrónica con referencia 0010047388. Tres compatibilidades contrastadas: Thelia Condens 25-A y Semia Condens 25.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval Thelia Condens 25-A | Thelia Condens | Contrastada |
| Saunier Duval Semia Condens 25 | Semia Condens | Contrastada |
| Saunier Duval Semia Condens 30 | Semia Condens | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 0010047388 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 0010047388; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la placa electrónica 0010047388
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera enciende pero la llama sube y baja sin control, como si respirara.
Causa: La placa no modula bien la señal hacia la válvula de gas o el ventilador, lo que provoca inestabilidad en la combustión.
Mira que la sonda de temperatura de ida y el ventilador funcionen bien por separado; si ambos están correctos, sospecha de la placa.
- 02
En la pantalla aparece un código de error que no coincide con ningún problema real de la instalación.
Causa: La placa interpreta mal la señal de un sensor o genera el código por un fallo interno de sus circuitos.
Anota el código exacto y compáralo con el manual antes de descartar que el sensor señalado sea el que falla.
- 03
La caldera se bloquea con frecuencia y hay que rearmarla varias veces al día.
Causa: Un fallo intermitente en la placa provoca que salte la protección aunque el resto de la caldera esté en buen estado.
Lleva la cuenta de a qué hora y en qué fase del ciclo se bloquea; un patrón fijo puede indicar un problema en un componente externo.
- 04
El agua caliente sanitaria sale a temperatura irregular, unas veces fría y otras muy caliente.
Causa: La placa gestiona la prioridad y modulación del circuito de ACS, y un fallo en ella descoordina la respuesta de la válvula.
Mira que la válvula de 3 vías cambie físicamente de posición antes de pensar en la placa.
Códigos de error Saunier Duval que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| F.61 | Error: control de la valvulería del gas | El driver/salida de mando de la válvula en la placa principal puede fallar (electrónica defectuosa), provocando detección de cortos o mando anómalo. Verificar alimentación y cableado a la válvula; si hay señal de mando incorrecta con cableado y válvula OK, la placa está dañada. |
| F.62 | Error: controlador de desconexión de la válvula de gas | La electrónica de la placa puede no cortar la válvula a tiempo o interpretar erróneamente la señal de llama (electrónica defectuosa). Comprobar cierre de válvula y señal de llama; si con válvula y electrodos correctos persiste, sustituir la placa. |
| F.63 | Error: EEPROM | Fallo de la memoria EEPROM integrada en la placa principal, impidiendo lectura/escritura correcta. Verificar tensiones estables y, si tras reset de fábrica sigue el fallo, sustituir la placa. |
| F.64 | Error: electrónica / sonda / transformador de analógico a digital | Defecto en el circuito A/D de la placa (electrónica) que interpreta NTC/entradas analógicas. Descartar primero cortos en NTC y cableado; si lecturas siguen erráticas con resistencias patrón, la placa está averiada. |
| F.65 | Error: temperatura de la electrónica demasiado alta | El sensor/termistor interno o la etapa de control de la placa detecta sobrecalentamiento o falla (fallo en la electrónica). Comprobar ventilación y temperatura ambiente; si es normal y el error persiste, el sensor/etapa de la placa está dañada. |
| F.67 | Valor devuelto por ASIC incorrecto (señal de llama) | La circuitería ASIC/detección de llama en la placa puede devolver valores no plausibles (fallo en la electrónica). Verificar ionización, electrodo y masa; si µA de ionización son correctos y falla, sustituir placa. |
| F.70 | Código de producto no válido (DSN) | Tras sustituir la placa principal y/o display sin reparametrizar el DSN, la caldera detecta combinación no válida. Verificar y reconfigurar el DSN según manual de servicio; si no admite codificación, la placa es incorrecta/defectuosa. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval 0010047388
- Referencia de catálogo
- 0010047388
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Código de fábrica
- 0020204481
- Código secundario
- 10145292R
- Lote de fabricación
- 981
- 0010047388 y 0020204481 no son piezas equivalentes ni intercambiables entre sí: son placas de gamas distintas. Si tu pieza lleva la referencia 0010047388, esta ficha no corresponde a tu placa.
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Saunier Duval Thelia Condens 25-A (PDF)Documento © Saunier Duval, facilitado como referencia técnica.
Dudas frecuentes sobre la placa electrónica 0010047388
¿Esta placa vale para la Saunier Duval Semia Condens 25A?
¿La referencia de esta placa es 0010047388 o 0020204481?
¿Qué código secundario trae la etiqueta de esta placa, además de la referencia principal?
¿0010047388 y 0020204481 son la misma placa para la Thelia Condens 30A?
