Placa Electrónica Vaillant Group Saunier Duval Thema NOx F25 B 2 Ref. 0020184123

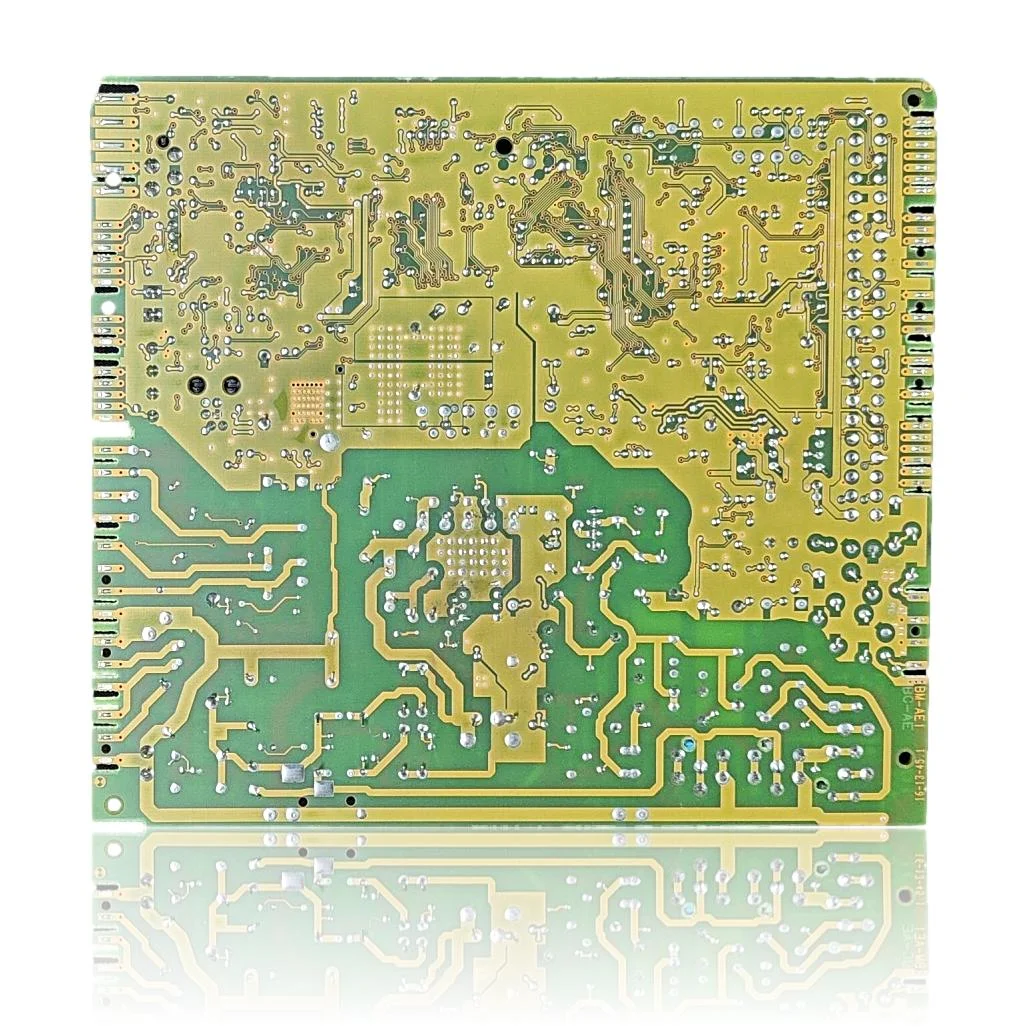

Placa electrónica principal de calderas Saunier Duval / Hermann Saunier Duval, modelo de placa PM-02. El fabricante de la placa es Vaillant Group; los relés K101 y K102, marca Zettler (AZ9362-1CE-24D(200)), son un componente aparte, no el fabricante de la placa. El código de la etiqueta (0020183525) equivale a la referencia comercial 0020184123. Se sustituye cuando falla la placa de control.
IVA incluido
Consultar por WhatsAppCalderas Saunier Duval compatibles con la referencia 0020184123
Placa electrónica con referencia 0020184123. Seis compatibilidades contrastadas: F 25 B y F 25 B/2.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval F 25 B | Thema NOX | Contrastada |
| Saunier Duval F 25 B/2 | Thema NOX | Contrastada |
| Saunier Duval F 25 B GN/BP | Thema NOX | Contrastada |
| Saunier Duval F 25 A LPG/GN | Themafast NOX | Contrastada |
| Saunier Duval F 30 NL/LL | Themafast NOX | Contrastada |
| Saunier Duval 24 B2 | Micraplus NOX | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 0020184123 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 0020184123; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la placa electrónica 0020184123
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera enciende el quemador sin que se le pida calor.
Causa: Un relé de la placa se queda pegado y da corriente sin demanda real.
Desconecta el termostato de ambiente; si sigue encendiendo solo, el relé de la placa es el problema.
- 02
Se oye un clic repetido en la caldera aunque no esté en marcha.
Causa: Es un relé de la placa que abre y cierra repetidamente por un fallo en su bobina o circuito de control.
Abre la carcasa y localiza el clic; si viene de la placa, no busques en otro sitio.
- 03
La caldera deja de responder y hay que desenchufarla para que funcione de nuevo.
Causa: Un cuelgue de la placa bloquea la comunicación hasta que se corta y se vuelve a dar corriente.
Si el problema se repite tras cada corte de corriente en menos de un día, es un indicio de que la placa está fallando.
- 04
La caldera enciende el quemador, pero la bomba de circulación no arranca.
Causa: La orden hacia la bomba pasa por un relé de la placa, y si ese relé no cierra, la bomba no recibe corriente.
Prueba la bomba directamente a red para confirmar que funciona antes de culpar a la placa.
Códigos de error Saunier Duval que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| F63 | Fallo circuito impreso principal | La EEPROM/electrónica de la placa principal está dañada o corrupta, provocando bloqueo del equipo. Verificar tensiones de la placa, conexiones y, si persiste, sustituir/reprogramar la PCB 0020184123. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval 0020184123
- Referencia de catálogo
- 0020184123
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 21 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días

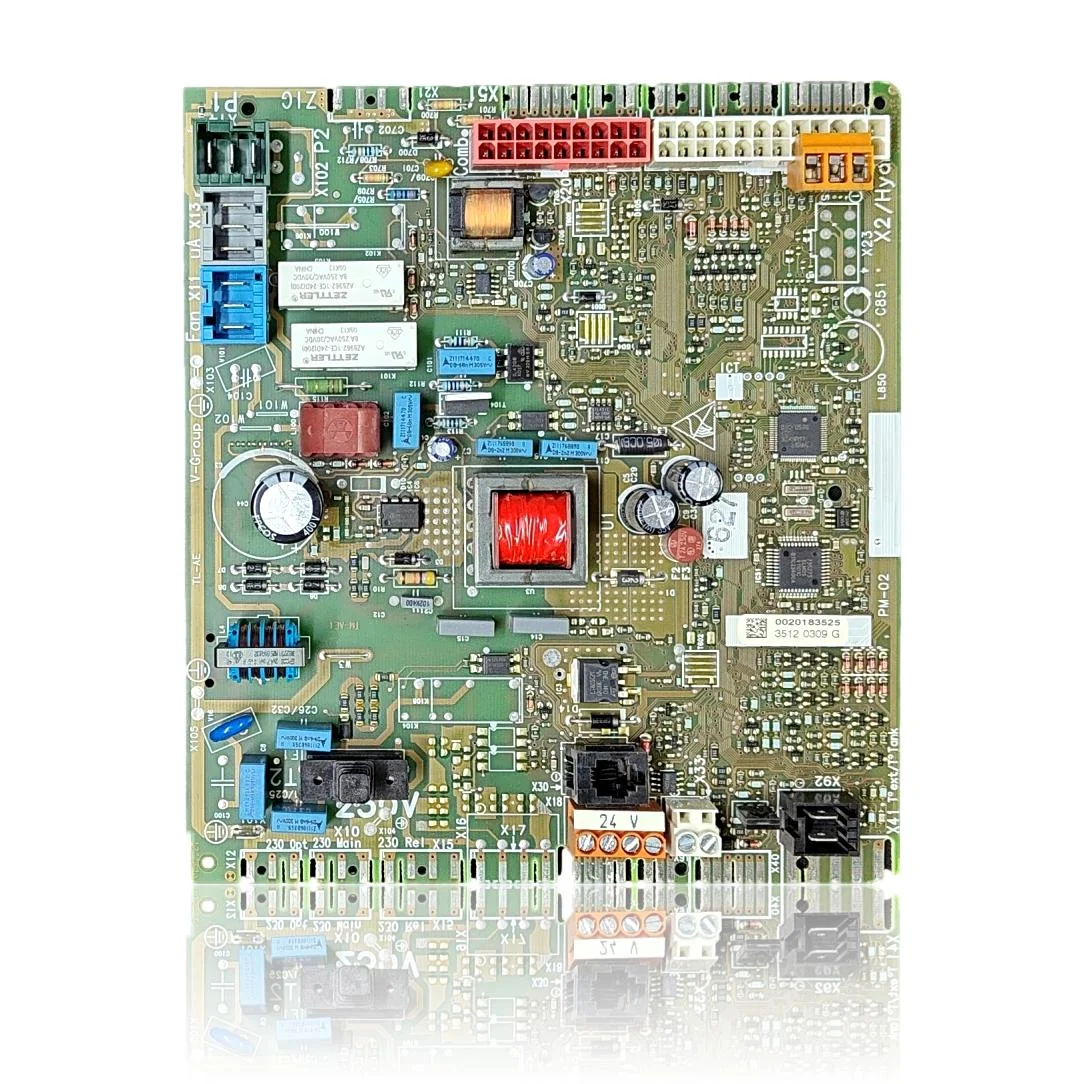

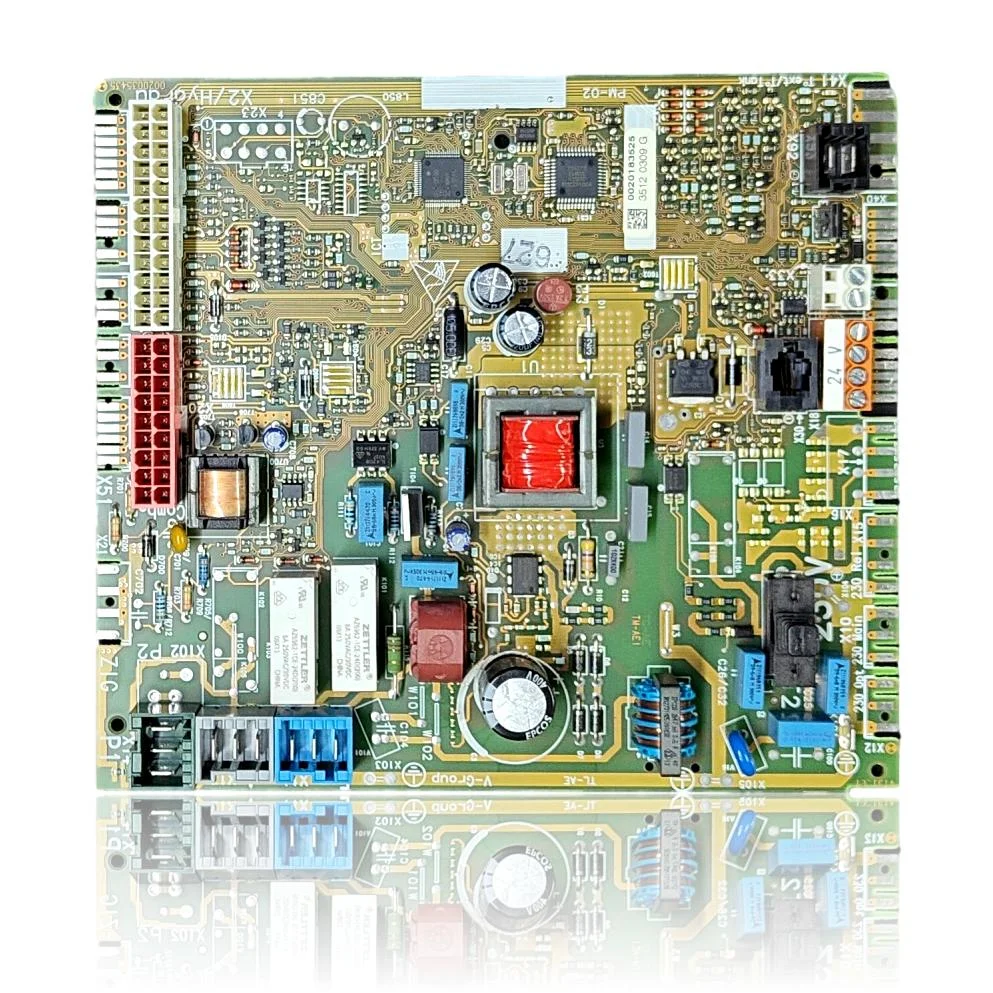

Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Fabricante de la placa ( sobre la serigrafía 'V-Group')
- Vaillant Group
- Modelo de placa
- PM-02
- Código impreso en la placa
- 0020183525, lote 3512 0309 G
- Tensión conector de alimentación
- 230V
- Tensión conector auxiliar
- 24V
- Relés K101/K102
- Zettler AZ9362-1CE-24D(200), bobina 24V, contacto 8A 250VAC/30VDC, Made in China
- Corriente de contacto de los relés K101/K102 (valor alternativo, no resuelto)
- 6A 250VAC/30VDC
- Los relés K101 y K102 son de la marca Zettler; no confundir esa marca con el fabricante de la placa.
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Saunier Duval F 25 B/2 (PDF)Documento © Saunier Duval, facilitado como referencia técnica.
Dudas frecuentes sobre la placa electrónica 0020184123
¿Quién fabrica la placa de la Saunier Duval Thema NOX F25 B 2, Vaillant Group o Zettler?
¿El código 0020183525 que trae la etiqueta es la misma pieza que la Ref. 0020184123?
¿Esta placa vale para una Hermann Micraplus NOX 24?
¿Qué tensión tiene el conector auxiliar de esta placa Vaillant Group?
¿Cuándo hay que cambiar la placa de la Saunier Duval Thema NOX F25 B 2?
