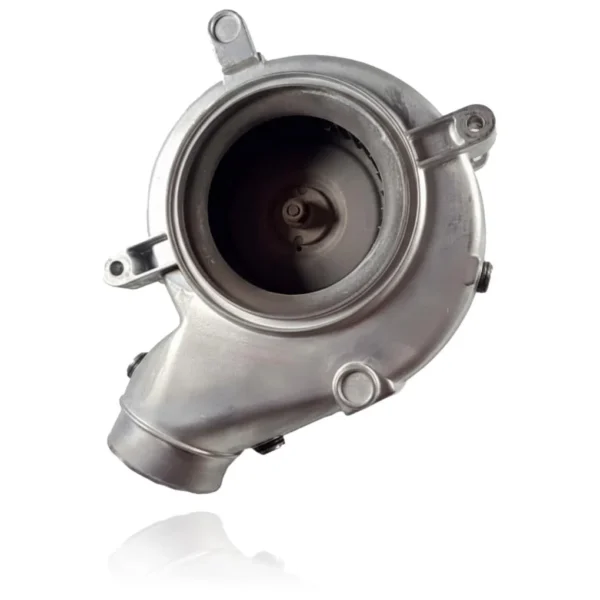

Extractor Saunier Duval Themafast NOx F 30 B 2 Ref. 0020124899
El extractor Saunier Duval Themafast NOX F 30 B 2 es un ventilador de humos que evacúa los gases de la combustión y crea el tiro necesario para el arranque de la caldera. Cuando falla, la caldera puede no encender o bloquearse debido a problemas en la evacuación de humos, presentando síntomas como el código de error F2: Seguridad falta de aire o F33: Fallo caudal aire. Este extractor es compatible con los modelos Themafast NOX F 30 B2 y Themafast NOX F 30, entre otros. Un técnico debe confirmar mediante diagnóstico si procede sustituir cuando se detecten estos problemas de funcionamiento.
- Tipo de pieza
- Extractores
- Estado
- Reacondicionado
- Referencia de catálogo
- 0020124899
- Garantía
- 1 año
Calderas Saunier Duval compatibles con la referencia 0020124899
Extractor con referencia 0020124899. Dos compatibilidades contrastadas: Themafast NOX F 30 B2 y Themafast NOX F 30.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval Themafast NOx F 30 B2 | Themafast NOX | Contrastada |
| Saunier Duval Themafast NOx F 30 | Themafast NOX | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 0020124899 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo del extractor que tienes montado y comprueba si coincide con la referencia de catálogo 0020124899; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en el extractor 0020124899
El extractor evacúa los gases de combustión con tiro forzado. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
Al encender la caldera, el extractor suena un instante y la caldera se apaga sin encender la llama.
Causa: El extractor no gira lo suficiente para que el control confirme la evacuación de humos, impidiendo la apertura del gas.
Gira la turbina a mano con la caldera apagada y desenchufada: si está dura o hace ruido, confirma la sospecha.
- 02
La caldera funciona, pero se escucha un ruido de roce o vibración que antes no estaba.
Causa: El desgaste del eje o del rodamiento del extractor provoca que la turbina roce con la carcasa.
Observa si el ruido aumenta al subir la potencia de la caldera; si es así, apunta al extractor antes que a otras piezas.
- 03
Aparece un aviso de fallo de tiro o de evacuación de gases en pantalla.
Causa: El sistema de control necesita confirmar que el extractor gira correctamente antes de permitir el encendido, y se bloquea si no lo logra.
Comprueba que el conducto de salida al exterior no esté tapado, doblado o con algún elemento que impida la evacuación.
- 04
El extractor no arranca en ningún momento, ni se oye al motor intentarlo.
Causa: Esto puede ser porque el motor del extractor se ha quemado o porque no recibe corriente.
Verifica con un multímetro si el conector del extractor recibe tensión antes de dar la pieza por averiada.
Códigos de error Saunier Duval que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F2 | Seguridad falta de aire (falta de tiro). | El extractor/ventilador no genera la depresión necesaria y el presostato de aire no conmuta; la placa bloquea con F2. Verificar alimentación y giro del ventilador, limpieza de turbina/venturi y que el presostato cierra (manómetro diferencial/continuidad). |
| F33 | Fallo caudal aire. | Rendimiento insuficiente o bloqueo del extractor impide alcanzar el caudal/depresión y el presostato de aire queda abierto, mostrando F33. Comprobar que el ventilador gira a régimen y que el presostato conmuta (depresión en venturi/continuidad), además de posibles obstrucciones en la evacuación. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha del extractor Saunier Duval 0020124899
- Referencia de catálogo
- 0020124899
- SKU interno Uniclima
- EXTNF30B2
- Marca
- Saunier Duval
- Tipo de pieza
- Extractores
- Unidades en stock
- 3 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Saunier Duval Themafast NOX F 30 B2 (PDF) Documento © Saunier Duval, facilitado como referencia técnica.
Dudas frecuentes sobre el extractor 0020124899
¿Este extractor es compatible con la caldera Themafast NOX F30?
