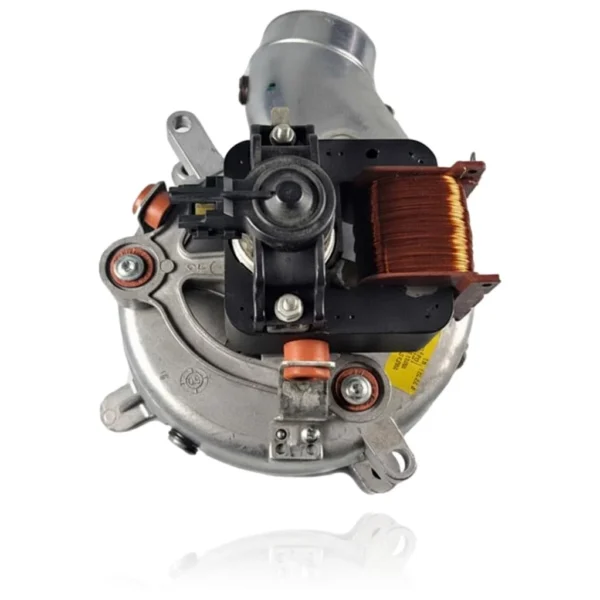

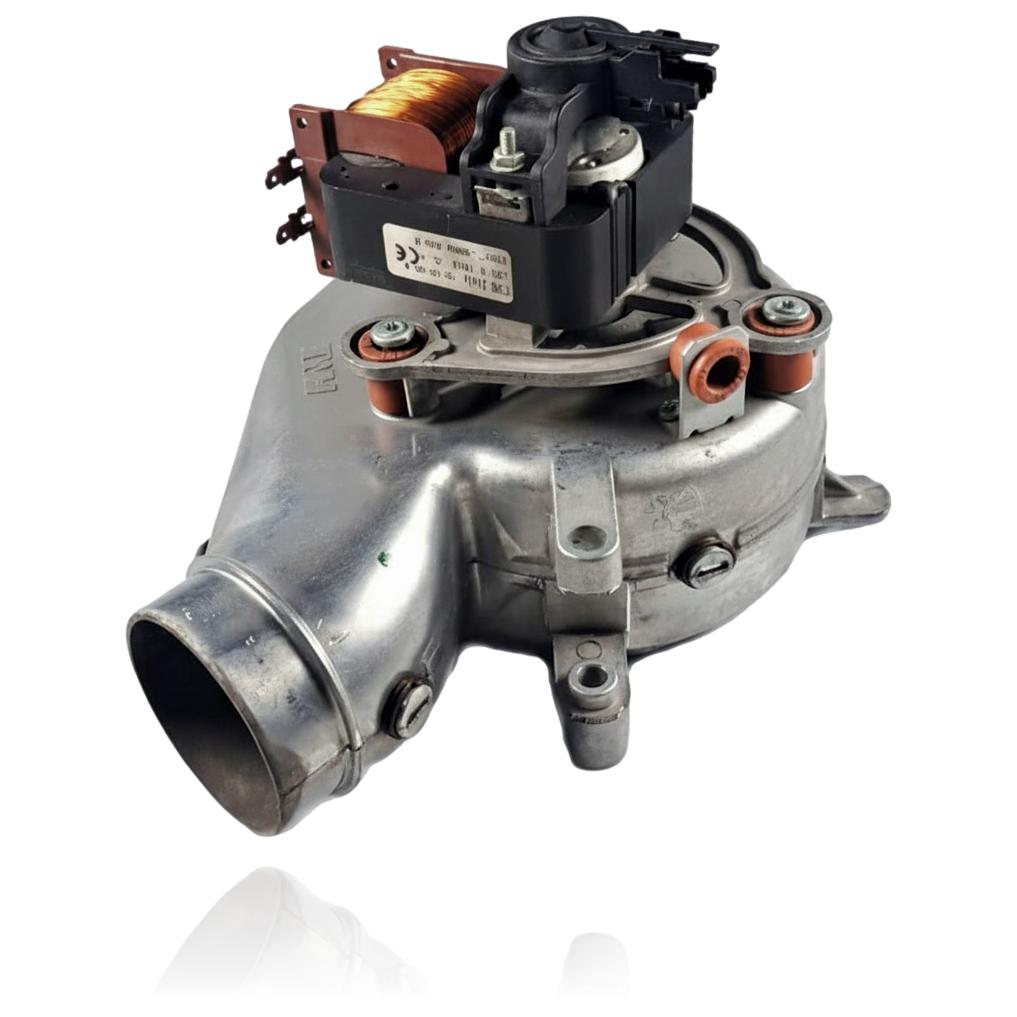

Ventilador Extractor Saunier Duval Isofast F 30 E H-MOD Fime
Si tu caldera no enciende o se bloquea debido a un fallo en la evacuación de humos, un diagnóstico técnico debe confirmar si necesitas un ventilador extractor Saunier Duval Isofast F 30 E H-MOD Fime. Este extractor evacua los gases de la combustión y genera el tiro necesario para el arranque de la caldera. Cuando falla, puedes notar síntomas como los códigos de error F2, 02 o 10. Este ventilador es compatible con varios modelos, incluyendo el Themafast F 30 E, Isofast F 30 E H-MOD y el Isotwin F 30 H-MOD, entre otros. Debe ser sustituido cuando presente algún fallo que afecte su funcionamiento.
- Tipo de pieza
- Extractores
- Estado
- Reacondicionado
- Referencia de catálogo
- S1072500
- Garantía
- 1 año
Calderas Saunier Duval compatibles con la referencia S1072500
Extractor con referencia S1072500. Seis compatibilidades contrastadas: Themafast F 30 E y Themafast F 30 E H-MOD.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval Themafast F 30 E | Themafast | Contrastada |
| Saunier Duval Themafast F 30 E H-MOD | Themafast | Contrastada |
| Saunier Duval Isofast F 30 E H-MOD | Isofast | Contrastada |
| Saunier Duval Isofast F 35 E H-MOD | Isofast | Contrastada |
| Saunier Duval Isotwin F 30 H-MOD | Isotwin | Contrastada |
| Saunier Duval Themaclassic F AS 30 E | Themaclassic | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. S1072500 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo del extractor que tienes montado y comprueba si coincide con la referencia de catálogo S1072500; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en el extractor S1072500
El extractor evacúa los gases de combustión con tiro forzado. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
El extractor no gira y la caldera no enciende, se queda en espera o repite intentos.
Causa: Si el extractor no gira, no hay extracción para el presostato, y la centralita no permite abrir la válvula de gas.
Antes de cambiarlo, comprueba con un tester que llega corriente al motor; un extractor sin alimentación puede parecer averiado.
- 02
Ruido de vibración o traqueteo que se siente incluso a través de la carcasa de la caldera.
Causa: Un desequilibrio en la turbina, por desgaste o suciedad, provoca vibraciones en el conjunto motor-turbina.
Con la caldera parada, mueve la turbina con la mano y nota si hay holgura en el eje; una holgura clara indica desgaste mecánico.
- 03
En el display aparece un código de error relacionado con el extractor o el ventilador.
Causa: La placa detecta la señal del extractor y se bloquea si no coincide con lo que espera en ese momento del ciclo.
Reinicia el error y observa si vuelve a aparecer al arrancar el extractor o más adelante en el ciclo: el momento ayuda a identificar si es el extractor u otro componente.
- 04
El extractor arranca normalmente pero se detiene solo, especialmente con la caldera caliente.
Causa: El calor acumulado puede agravar el fallo de un rodamiento desgastado o de un bobinado con humedad, y el motor se bloquea en caliente.
Anota si el fallo ocurre siempre en frío, siempre en caliente o en ambos casos: si solo falla en caliente, sugiere desgaste térmico.
Códigos de error Saunier Duval que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F2 | Seguridad falta de aire (defecto de caudal/aspiración de aire). | El extractor (ventilador) averiado, bloqueado o sin alimentación no genera la depresión necesaria, el presostato no conmuta y la caldera entra en F2; verificar tensión al motor, giro libre/ruido y conmutación del presostato de aire. |
| 02 | Seguridad de caudal de aire (defecto de extracción/aspiración) en gamas ISOFAST F. | Fallo del extractor impide el flujo correcto de aire/humos y activa la seguridad 02; comprobar alimentación al ventilador, que gire sin rozamientos, estado de tubos de presión y presostato, y que el conducto no esté obstruido. |
| 10 | Fallo del ventilador en gamas ISOFAST F. | Avería del extractor (motor/cableado/tacómetro) detectada por la electrónica; verificar alimentación y retorno de señal, continuidad del motor y que el ventilador no esté bloqueado. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha del extractor Saunier Duval S1072500
- Referencia de catálogo
- S1072500
- SKU interno Uniclima
- EIF30EHMOD
- Marca
- Saunier Duval
- Tipo de pieza
- Extractores
- Unidades en stock
- 6 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Marcado CE
- presente (simbolo CE visible en la etiqueta del motor)
- Fabricante en carcasa
- FIME (marcaje en relieve/fundido)
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Saunier Duval Isofast F 35 E H-MOD (PDF)Documento © Saunier Duval, facilitado como referencia técnica.
Dudas frecuentes sobre el extractor S1072500
¿Esta turbina extractora Fime vale para una Saunier Duval Themafast F 30 E H-MOD?
¿Quién fabrica el ventilador extractor con referencia EIF30EHMOD de la Isofast F 30 E H-MOD?
¿Sirve esta turbina Fime también para una Saunier Duval Isotwin F 30 H-MOD?
¿Qué códigos de error están documentados para esta pieza?
¿Cuántos modelos son compatibles con el ventilador extractor Fime?
