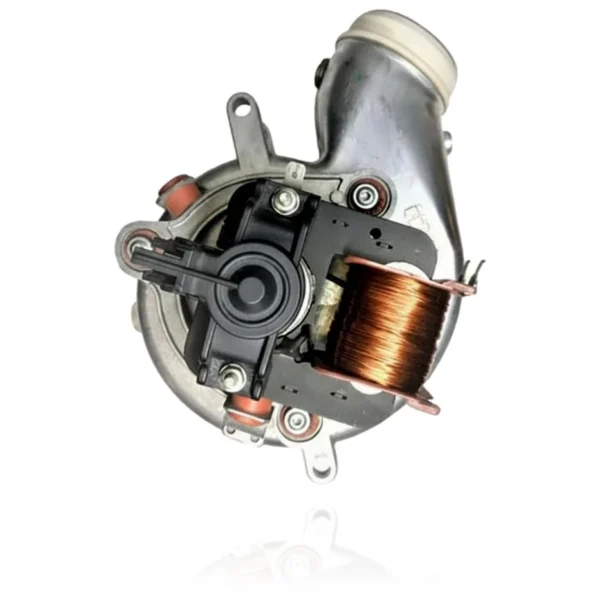

Ventilador Extractor Saunier Duval Isofast F30 H MOD Fime Ref. S1072500
Si tu caldera no enciende o se bloquea por fallo de evacuación de humos, un diagnóstico técnico debe confirmar si necesitas el Ventilador Extractor Saunier Duval Isofast F30 H MOD Fime Ref. S1072500. Este ventilador de humos evacúa los gases de la combustión y crea el tiro necesario para el arranque de la caldera. Cuando falla, puedes recibir códigos de error como F2, 02 o 10. Es compatible con modelos como Themafast F 30 E, Isofast F 30 E H-MOD y Isotwin F 30 H-MOD, entre otros. Un técnico debe confirmar mediante diagnóstico si procede sustituir cuando presente un mal funcionamiento que impida la correcta evacuación de humos.
- Tipo de pieza
- Extractores
- Estado
- Reacondicionado
- Referencia de catálogo
- S1072500
- Garantía
- 1 año
Calderas Saunier Duval compatibles con la referencia S1072500
Extractor con referencia S1072500. Seis compatibilidades contrastadas: Themafast F 30 E y Themafast F 30 E H-MOD.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval Themafast F 30 E | Themafast | Contrastada |
| Saunier Duval Themafast F 30 E H-MOD | Themafast | Contrastada |
| Saunier Duval Isofast F 30 E H-MOD | Isofast | Contrastada |
| Saunier Duval Isofast F 35 E H-MOD | Isofast | Contrastada |
| Saunier Duval Isotwin F 30 H-MOD | Isotwin | Contrastada |
| Saunier Duval Themaclassic F AS 30 E | Themaclassic | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. S1072500 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo del extractor que tienes montado y comprueba si coincide con la referencia de catálogo S1072500; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en el extractor S1072500
El extractor evacúa los gases de combustión con tiro forzado. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
El extractor no arranca y la caldera no enciende en absoluto.
Causa: El motor del extractor puede estar dañado, lo que impide que la placa inicie el encendido.
Mide con un polímetro si llega corriente al conector del extractor; si llega y no gira, el motor está averiado.
- 02
Se escucha un ruido extraño al encender, diferente al habitual.
Causa: El desgaste de los rodamientos o la acumulación de polvo en la turbina impide el giro adecuado de las aspas.
Limpia la turbina de hollín o polvo antes de cambiar la pieza; a veces, eso es suficiente.
- 03
La caldera se bloquea con un aviso de fallo del extractor al intentar encender.
Causa: Si el extractor no alcanza la velocidad correcta, la placa corta el encendido por seguridad.
Verifica que el tubo de evacuación no esté obstruido por nidos, hielo o suciedad antes de considerar la pieza como rota.
- 04
La caldera no enciende y el extractor no muestra ningún movimiento.
Causa: Un extractor que no arranca indica un posible motor quemado o un eje agarrotado.
Con la caldera apagada, intenta girar la turbina a mano; si no se mueve, el problema está en el motor.
Códigos de error Saunier Duval que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F2 | Seguridad falta de aire (defecto de caudal/aspiración de aire). | El extractor (ventilador) averiado, bloqueado o sin alimentación no genera la depresión necesaria, el presostato no conmuta y la caldera entra en F2; verificar tensión al motor, giro libre/ruido y conmutación del presostato de aire. |
| 02 | Seguridad de caudal de aire (defecto de extracción/aspiración) en gamas ISOFAST F. | Fallo del extractor impide el flujo correcto de aire/humos y activa la seguridad 02; comprobar alimentación al ventilador, que gire sin rozamientos, estado de tubos de presión y presostato, y que el conducto no esté obstruido. |
| 10 | Fallo del ventilador en gamas ISOFAST F. | Avería del extractor (motor/cableado/tacómetro) detectada por la electrónica; verificar alimentación y retorno de señal, continuidad del motor y que el ventilador no esté bloqueado. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha del extractor Saunier Duval S1072500
- Referencia de catálogo
- S1072500
- SKU interno Uniclima
- EIF30HMOD
- Marca
- Saunier Duval
- Tipo de pieza
- Extractores
- Unidades en stock
- 7 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
- La referencia S1072500 es la que maneja hoy el catalogo, sin verificar contra la pieza.
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Saunier Duval Isofast F 35 E H-MOD (PDF) Documento © Saunier Duval, facilitado como referencia técnica.
Dudas frecuentes sobre el extractor S1072500
¿Este ventilador vale para mi Saunier Duval Isofast F30 E H-MOD?
¿Este ventilador también sirve para una Isotwin F30 H-MOD o una Themafast F30 E?
¿Cuándo hay que cambiar este ventilador extractor de la Isofast F30 H-MOD?
