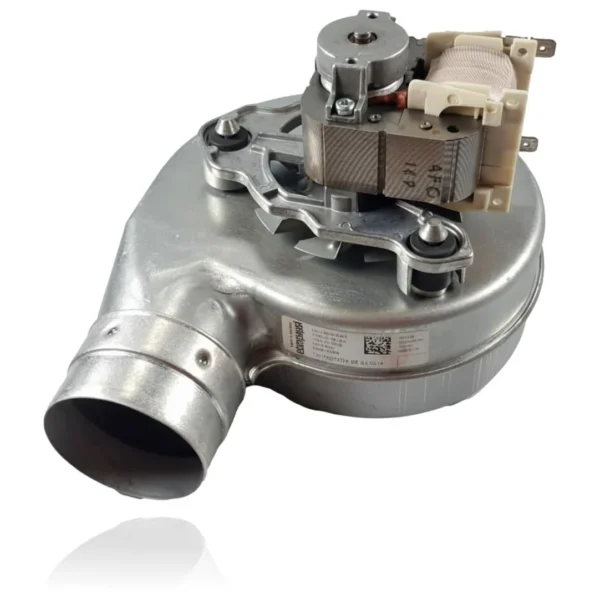

Extractor Saunier Duval Master Twin L85E Ref. 05603600
Cuando arranca la calefacción, el Extractor Saunier Duval Master Twin L85E se encarga de evacuar los gases de la combustión y crear el tiro necesario para que la caldera funcione correctamente. Si esta pieza falla, notarás que la caldera no enciende o se bloquea, pudiendo aparecer los errores F.32 o F.33. Este extractor es compatible con modelos como Master Twin L85E, Twin F28E, Thelia 30E y Thelia Twin 28E, entre otros. Un técnico debe confirmar mediante diagnóstico si procede sustituir cuando experimentes problemas de encendido o bloqueo en la caldera.
- Tipo de pieza
- Extractores
- Estado
- Reacondicionado
- Referencia de catálogo
- 05603600
- Garantía
- 1 año
Calderas Saunier Duval compatibles con la referencia 05603600
Extractor con referencia 05603600. Cuatro compatibilidades contrastadas: Master Twin L85E y Twin F28E.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval Master Twin L85E | Master Twin | Contrastada |
| Saunier Duval Twin F28E | Twin | Contrastada |
| Saunier Duval Thelia 30E | Thelia | Contrastada |
| Saunier Duval Thelia Twin 28E | Thelia | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 05603600 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo del extractor que tienes montado y comprueba si coincide con la referencia de catálogo 05603600; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en el extractor 05603600
El extractor evacúa los gases de combustión con tiro forzado. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera intenta encender, se para y queda bloqueada casi de inmediato.
Causa: El extractor no alcanza la velocidad necesaria y el presostato de aire no detecta el caudal a tiempo.
Mira si el rodete arranca con normalidad al recibir corriente, o si notas un instante de duda antes de girar: ese retraso indica un problema en el extractor.
- 02
Se oye un ruido de rodamiento o vibración que antes no estaba, sobre todo al arrancar.
Causa: El desgaste del rodamiento del motor provoca fricción y desequilibrio en el giro del rodete.
Con la caldera apagada, gira el eje con la mano: si sientes aspereza o juego, el rodamiento está gastado.
- 03
El extractor no arranca en absoluto, la caldera se queda parada nada más pedir calor.
Causa: Puede haber una avería interna en el motor que le impide girar aunque reciba corriente.
Verifica con un multímetro si llega corriente al extractor antes de sustituirlo: descarta un problema de cableado o de placa.
- 04
La caldera bloquea con fallo de presostato de aire de forma repetida, aunque a veces funciona bien.
Causa: El extractor no siempre alcanza el mismo régimen de giro, típico de un motor que empieza a fallar de forma intermitente.
Anota si el fallo se repite más en frío o tras varias horas de uso: ayuda a distinguir un extractor que empieza a fallar de una obstrucción puntual.
Códigos de error Saunier Duval que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F.32 | Fallo: ventilador | El extractor (ventilador) se bloquea/avería o su señal de tacómetro/Hall es inválida, de modo que las rpm salen de tolerancia y la caldera entra en bloqueo; verificar alimentación y conectores del motor y comprobar giro/consumo o rpm desde diagnóstico. |
| F.33 | Error del presostato de aire | El extractor no genera la depresión/caudal requeridos y el presostato no cierra, provocando el fallo; comprobar arranque y caudal del ventilador, medir el cierre del presostato al inicio y revisar conductos/Venturi. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha del extractor Saunier Duval 05603600
- Referencia de catálogo
- 05603600
- SKU interno Uniclima
- EXTTWL85E
- Marca
- Saunier Duval
- Tipo de pieza
- Extractores
- Unidades en stock
- 7 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Marcaje troquelado (núcleo del estator)
- 4FQ 1KP
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Saunier Duval Master Twin L85E (PDF) Documento © Saunier Duval, facilitado como referencia técnica.
Dudas frecuentes sobre el extractor 05603600
¿Es compatible el extractor Ref. 05603600 con la Saunier Duval Thelia Twin 28E?
¿Qué marcaje lleva el extractor de la Thelia 30E en el núcleo del estator?
¿Cuándo hay que sustituir el extractor Ref. 05603600 de la Master Twin L85E?
