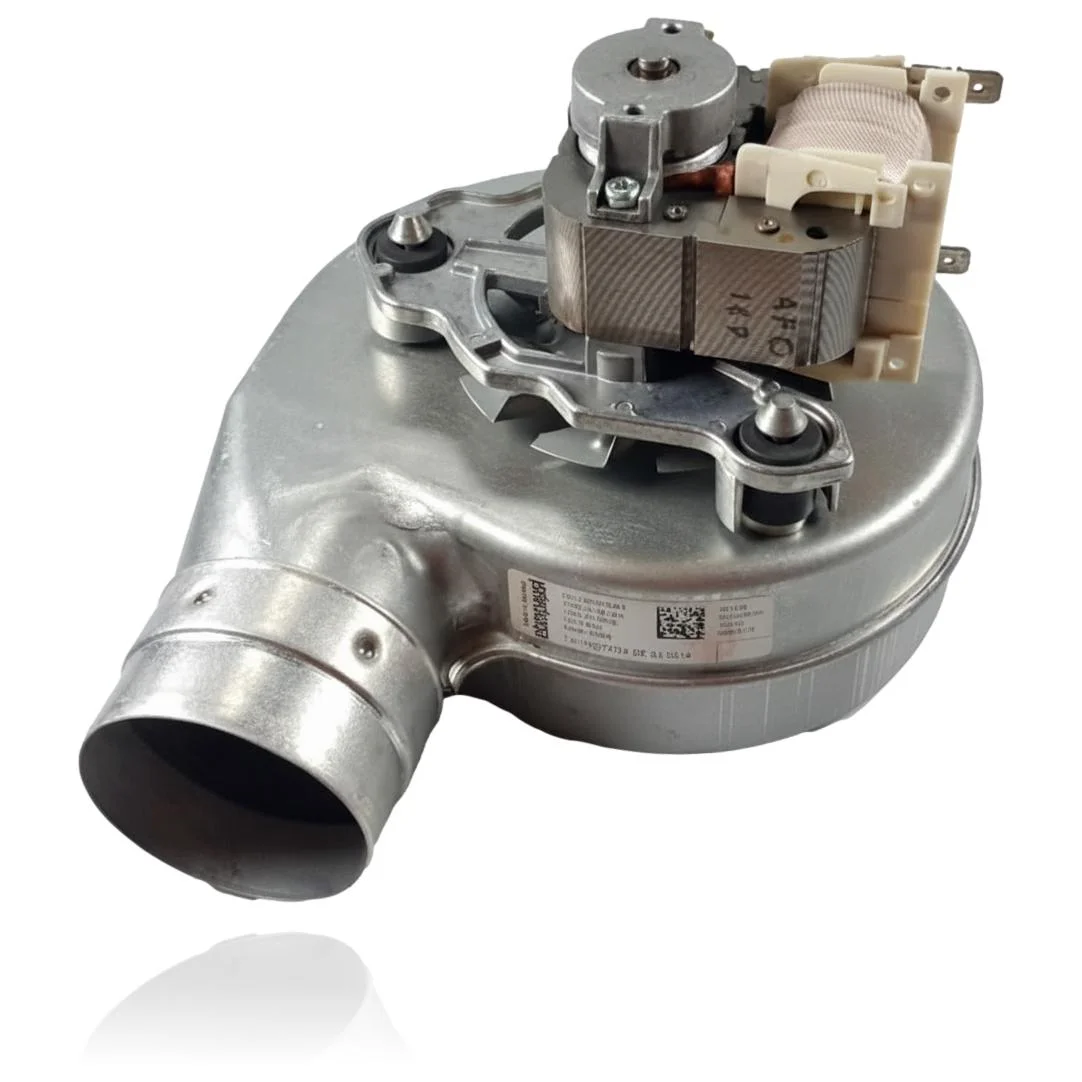

Extracteur Saunier Duval Master Twin L85E Ref. 05603600
Lorsque le chauffage démarre, l'extracteur Saunier Duval Master Twin L85E se charge d'évacuer les gaz de combustion et de créer le tirage nécessaire pour que la chaudière fonctionne correctement. Si cette pièce tombe en panne, vous remarquerez que la chaudière ne s'allume pas ou se bloque, et les erreurs F.32 ou F.33 peuvent apparaître. Cet extracteur est compatible avec des modèles tels que Master Twin L85E, Twin F28E, Thelia 30E et Thelia Twin 28E, entre autres. Il doit être remplacé lorsque vous rencontrez des problèmes d'allumage ou de blocage dans la chaudière.
TVA incluse
Contacter par WhatsAppChaudières Saunier Duval compatibles avec la référence 05603600
Extracteur avec référence 05603600. Quatre compatibilités vérifiées : Master Twin L85E et Twin F28E.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Saunier Duval Master Twin L85E | Master Twin | Contraste |
| Saunier Duval Twin F28E | Twin | Contraste |
| Saunier Duval Thelia 30E | Thelia | Contraste |
| Saunier Duval Thelia Twin 28E | Thelia | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la référence 05603600 est la pièce de votre chaudière ?
Ce qui décide, ce n'est pas le modèle de la chaudière, mais la référence sérigraphiée sur la pièce que vous avez déjà montée.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 05603600. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes et erreurs que résout l'extracteur 05603600
L'extracteur évacue les gaz de combustion avec tirage forcé. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière essaie de s'allumer, s'arrête et se bloque presque immédiatement.
Cause : L'extracteur n'atteint pas la vitesse nécessaire et le pressostat d'air ne détecte pas le débit à temps.
Vérifiez si le rotor démarre normalement en recevant du courant, ou si vous remarquez un instant de doute avant de tourner : ce retard indique un problème dans l'extracteur.
- 02
On entend un bruit de roulement ou de vibration qui n'était pas présent auparavant, surtout au démarrage.
Cause : L'usure du roulement du moteur provoque des frottements et un déséquilibre dans la rotation du rotor.
Avec la chaudière éteinte, tourne l'axe à la main : si tu sens de la rugosité ou du jeu, le roulement est usé.
- 03
L'extracteur ne démarre pas du tout, la chaudière reste à l'arrêt dès qu'on demande de la chaleur.
Cause : Il peut y avoir une panne interne dans le moteur qui l'empêche de tourner même s'il reçoit du courant.
Vérifiez avec un multimètre si le courant arrive au ventilateur avant de le remplacer : écartez un problème de câblage ou de carte.
- 04
La chaudière se bloque avec une panne de pressostat d'air de manière répétée, bien qu'elle fonctionne parfois correctement.
Cause : L'extracteur n'atteint pas toujours le même régime de rotation, typique d'un moteur qui commence à tomber en panne de manière intermittente.
Notez si la panne se reproduit davantage à froid ou après plusieurs heures d'utilisation : cela aide à distinguer un extracteur qui commence à défaillir d'une obstruction ponctuelle.
Codes d'erreur Saunier Duval que cette pièce résout.
| Code | Panne | Diagnostic et solution |
|---|---|---|
| F.32 | Défaut : ventilateur | L'extracteur (ventilateur) se bloque/tombe en panne ou son signal tachymétrique/Hall est invalide, de sorte que les rpm sortent de la tolérance et la chaudière se met en sécurité ; vérifiez l'alimentation et les connecteurs du moteur et contrôlez la rotation/consommation ou les rpm via le diagnostic. |
| F.33 | Erreur du pressostat d'air | L'extracteur ne génère pas la dépression/le débit requis et le pressostat ne ferme pas, provoquant le défaut ; contrôlez le démarrage et le débit du ventilateur, mesurez la fermeture du pressostat au début et vérifiez les conduits/Venturi. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de l'extracteur Saunier Duval 05603600
- Référence catalogue
- 05603600
- Marque
- Saunier Duval
- Type de pièce
- Extracteurs
- Unités en stock
- 5 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 1-2 jours ouvrables
- Retour
- 14 jours
Données lues sur la pièce et dans la documentation du fabricant
Ce que nous n'avons pas pu vérifier n'apparaît pas ici.
- Marquage estampé (noyau du stator)
- 4FQ 1KP
Manuels et documentation technique
Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.
- Manuel Saunier Duval Master Twin L85E (PDF)Document © Saunier Duval, fourni comme référence technique.
Questions fréquentes sur l'extracteur 05603600
Le extracteur Réf. 05603600 est-il compatible avec la Saunier Duval Thelia Twin 28E ?
Quel marquage porte l'extracteur de la Thelia 30E sur le noyau de l'électroaimant ?
Quand faut-il remplacer l'extracteur Réf. 05603600 de la Master Twin L85E ?
