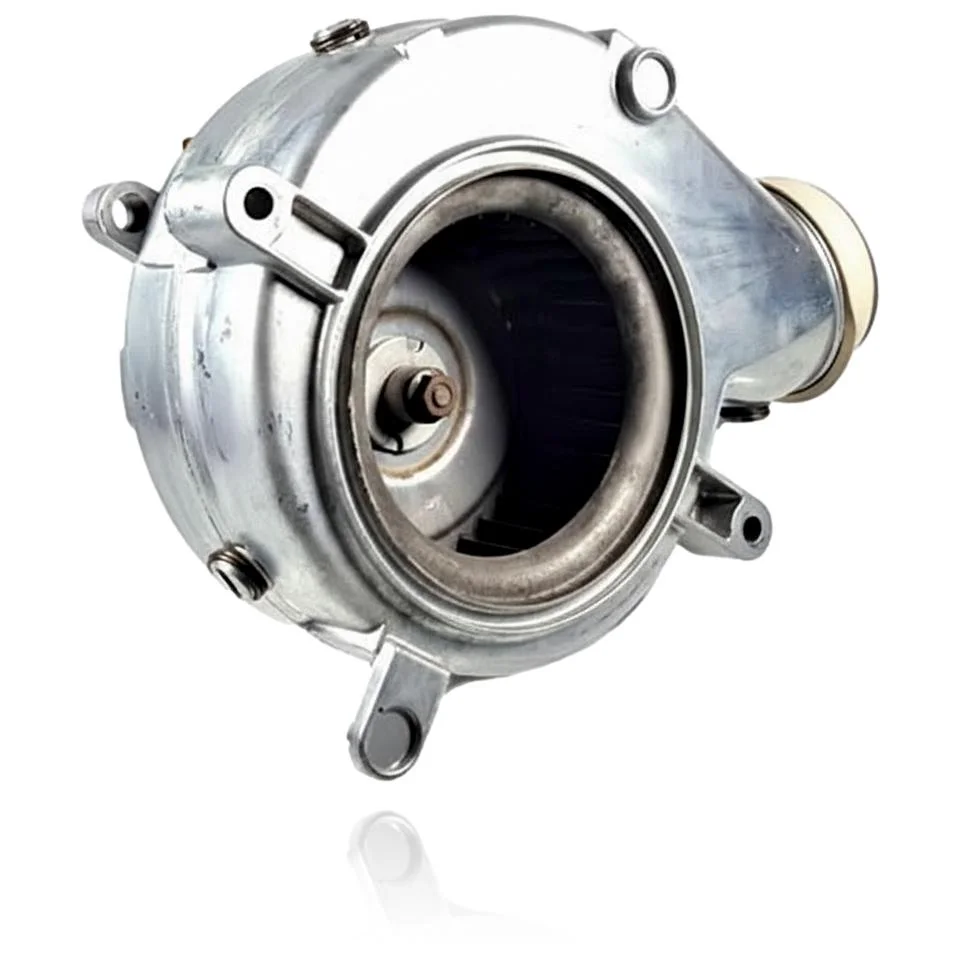

Ventilateur Extracteur Pour Chaudière Isofast F35E Ref. S1072500
Si votre chaudière ne s'allume pas ou se bloque, un diagnostic technique doit confirmer si vous avez besoin du ventilateur extracteur pour chaudière Isofast F35E, référence S1072500. Cette pièce est responsable de l'évacuation des gaz de combustion et de la création du tir nécessaire au démarrage de la chaudière. En cas de défaillance, vous pouvez remarquer que la chaudière présente des erreurs telles que F2, 02 ou 10, indiquant des problèmes de débit d'air. Ce ventilateur est compatible avec des modèles tels que Themafast F 30 E, Isofast F 30 E H-MOD, entre autres. Un technicien doit confirmer par diagnostic s'il est nécessaire de le remplacer lorsque la chaudière présente ces symptômes de défaillance.
- Type de pièce
- Extracteurs
- État
- Reconditionné
- Référence catalogue
- S1072500
- Garantie
- 1 an
Chaudières Saunier Duval compatibles avec la référence S1072500
Extracteur avec référence S1072500. Six compatibilités vérifiées : Themafast F 30 E et Themafast F 30 E H-MOD.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Saunier Duval Themafast F 30 E | Themafast | Contraste |
| Saunier Duval Themafast F 30 E H-MOD | Themafast | Contraste |
| Saunier Duval Isofast F 30 E H-MOD | Isofast | Contraste |
| Saunier Duval Isofast F 35 E H-MOD | Isofast | Contraste |
| Saunier Duval Isotwin F 30 H-MOD | Isotwin | Contraste |
| Saunier Duval Themaclassic F AS 30 E | Themaclassic | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la réf. S1072500 est la pièce de votre chaudière
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue S1072500. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes nécessitant un diagnostic dans l'extracteur S1072500
L'extracteur évacue les gaz de combustion avec tirage forcé. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière ne réagit pas lorsqu'on demande de la chaleur, on n'entend même pas l'extracteur essayer de fonctionner.
Cause : Le moteur de l'extracteur peut être arrêté en raison d'une panne interne et ne génère pas le signal que la centrale nécessite pour continuer l'allumage.
Mesurez si l'extracteur reçoit de la tension à son connecteur avant de le remplacer : s'il n'y a pas de courant, la panne peut être sur la carte, pas sur l'extracteur.
- 02
Elle s'allume, essaie de démarrer, et après quelques secondes, elle s'éteint à nouveau toute seule.
Cause : L'extracteur n'atteint pas la vitesse de rotation nécessaire pour que le pressostat d'air valide l'allumage.
Avant de changer la pièce, vérifiez visuellement que la roue tourne librement et sans frotter la volute.
- 03
Bruit métallique ou bourdonnement étrange au démarrage de l'extracteur qui ne se produisait pas auparavant.
Cause : Cela est généralement dû à un roulement usé ou à la roue qui touche le carter en raison d'un déséquilibre.
Avec la chaudière éteinte, déplacez l'axe du ventilateur avec les doigts : s'il y a du jeu ou s'il fait du bruit, cela confirme l'usure mécanique.
- 04
On remarque une odeur de combustion ou la chaudière se bloque avec un code lié au tirage.
Cause : L'extracteur n'évacue pas correctement les gaz vers l'extérieur, soit en raison de l'usure, soit parce que le conduit est partiellement obstrué.
Vérifiez le conduit et le terminal extérieur avant de considérer la pièce comme défectueuse : une obstruction externe donne le même symptôme.
Codes d'erreur Saunier Duval nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| F2 | Sécurité manque d'air (défaut de débit/d'aspiration d'air). | L'extracteur (ventilateur) en panne, bloqué ou sans alimentation ne génère pas la dépression nécessaire, le pressostat ne commute pas et la chaudière passe en F2 ; vérifiez la tension au moteur, la libre rotation/le bruit et la commutation du pressostat d'air. |
| 02 | Sécurité de débit d'air (défaut d'extraction/d'aspiration) sur les gammes ISOFAST F. | Une panne de l'extracteur empêche le flux correct d'air/de fumées et active la sécurité 02 ; contrôlez l'alimentation du ventilateur, qu'il tourne sans frottements, l'état des tubes de pression et du pressostat, et que le conduit n'est pas obstrué. |
| 10 | Panne du ventilateur sur les gammes ISOFAST F. | Panne de l'extracteur (moteur/câblage/tachymètre) détectée par l'électronique ; vérifiez l'alimentation et le retour de signal, la continuité du moteur et que le ventilateur n'est pas bloqué. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de l'extracteur Saunier Duval S1072500
- Référence catalogue
- S1072500
- SKU interne Uniclima
- ECIF35HMOD
- Marque
- Saunier Duval
- Type de pièce
- Extracteurs
- Unités en stock
- 7 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Manuels et documentation technique
Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.
- Manuel Saunier Duval Isofast F 35 E H-MOD (PDF) Document © Saunier Duval, fourni comme référence technique.
Questions fréquentes sur l'extracteur S1072500
Ce ventilateur extracteur Réf. S1072500 est-il compatible avec la chaudière Themafast F 30 E H-MOD ?
Quelle est la fonction de ce ventilateur dans le circuit de combustion de l'Isofast F 35 E H-MOD ?
Quand faut-il changer ce ventilateur dans une chaudière Isofast F 30 E H-MOD ?
Combien de modèles sont compatibles avec le ventilateur extracteur Réf. S1072500 ?
Quels codes d'erreur sont documentés pour ce ventilateur ?
Où puis-je trouver plus d'informations sur la compatibilité de ce ventilateur ?
