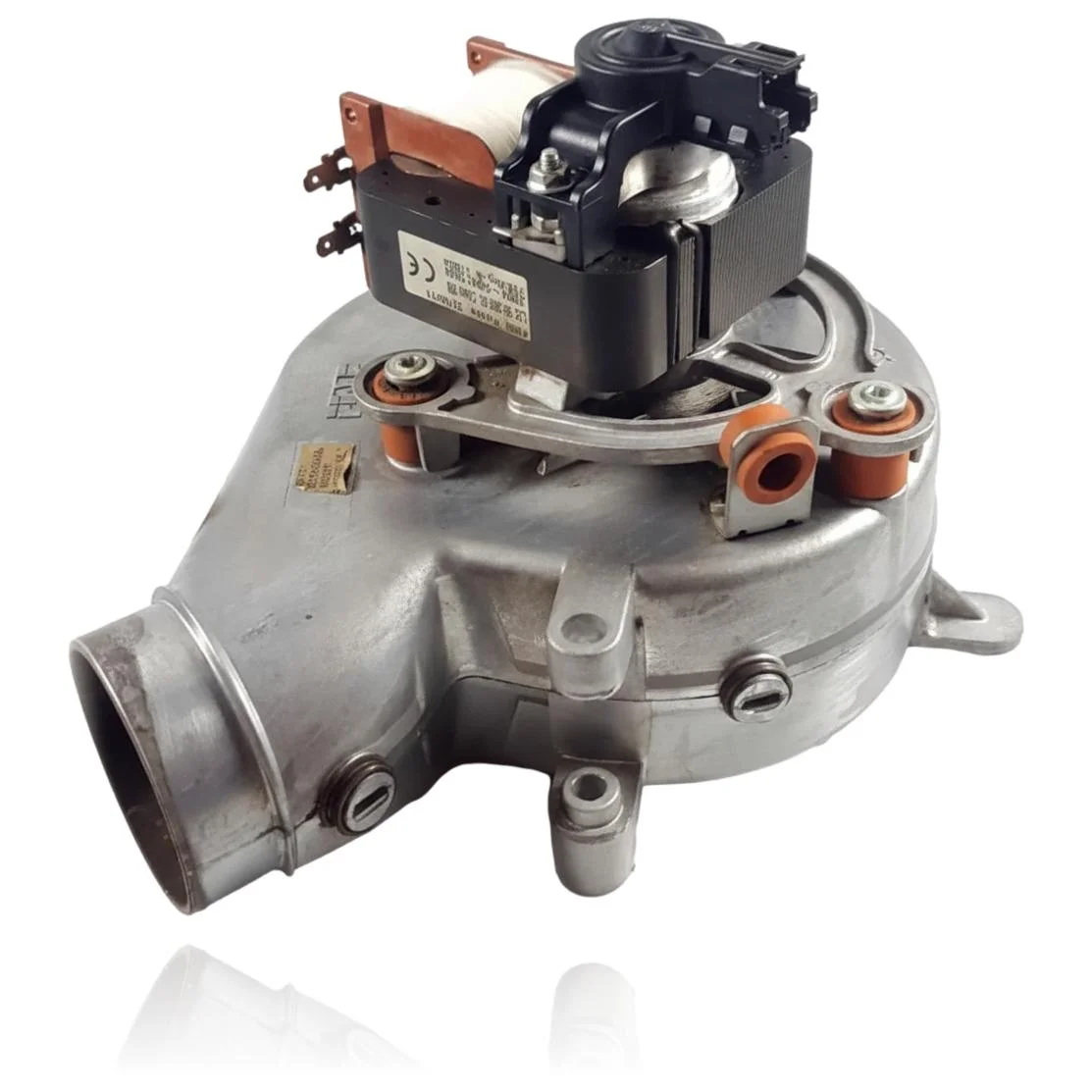

Ventilateur Extracteur Moteur Saunier Duval Thema NOx F25 B 1 Ref. 0020124898
La chaudière Saunier Duval Thema NOX inclut le moteur de ventilateur extracteur Saunier Duval Thema NOX F25 B 1, qui est chargé d'évacuer les gaz de combustion et de créer le tirage nécessaire au démarrage de la chaudière. Si cette pièce tombe en panne, vous remarquerez que la chaudière ne s'allume pas ou se bloque en raison d'un défaut d'évacuation des fumées, pouvant faire apparaître le code d'erreur F.32. Elle se monte sur des modèles tels que Thema NOX F25 et Thema NOX F25-B, entre autres. Un technicien doit confirmer par un diagnostic s'il est nécessaire de la remplacer en cas de problèmes d'allumage ou de blocage.
- Type de pièce
- Extracteurs
- État
- Reconditionné
- Référence catalogue
- 0020124898
- Garantie
- 1 an
Chaudières Saunier Duval compatibles avec la référence 0020124898
Extracteur avec référence 0020124898. Deux compatibilités vérifiées : Thema NOX F25 et Thema NOX F25-B.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Saunier Duval Thema NOx F25 | Thema NOX | Contraste |
| Saunier Duval Thema NOx F25-B | Thema NOX | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la référence 0020124898 est la pièce de votre chaudière ?
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 0020124898. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes nécessitant un diagnostic dans l'extracteur 0020124898
L'extracteur évacue les gaz de combustion avec tirage forcé. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
L'extracteur ne démarre pas et la chaudière ne montre même pas le moindre signe d'allumage.
Cause : Si l'extracteur ne fonctionne pas, la centrale ne permet pas l'entrée du gaz car elle ne peut pas garantir l'évacuation des fumées.
Vérifiez si l'extracteur reçoit du courant mais ne tourne pas, ou s'il ne reçoit pas de courant du tout ; ce sont deux pannes différentes et il est important de les distinguer avant d'acheter.
- 02
Bruit ou vibration notable dans le ventilateur lorsque la chaudière est en marche.
Cause : Les roulements usés ou une turbine déséquilibrée provoquent ce bourdonnement ou ce cliquetis.
Touchez le boîtier de l'extracteur avec la chaudière en marche ; si la vibration est forte et constante, cela indique un défaut mécanique interne.
- 03
La chaudière se bloque avec une erreur d'extracteur ou de manque de tirage juste au moment de tenter de s'allumer.
Cause : La centrale attend un signal de rotation correct de l'extracteur et, si elle ne le reçoit pas à temps, elle interrompt l'allumage pour des raisons de sécurité.
Vérifiez le conduit de fumée et la grille extérieure avant de remplacer l'extracteur ; une obstruction peut donner le même symptôme.
- 04
La chaudière ne s'allume à aucun moment, elle reste bloquée dès la première tentative.
Cause : Un extracteur complètement arrêté, sans tourner, empêche le démarrage de toute séquence d'allumage.
Avec la chaudière débranchée, essaie de faire tourner la turbine à la main ; si elle est bloquée, le moteur est la cause la plus probable.
Codes d'erreur Saunier Duval nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| F.32 | Erreur du ventilateur | La chaudière ne peut pas fonctionner correctement en raison d'une défaillance du ventilateur. Cela provoque une déconnexion automatique pour protéger le système. Vérifiez le ventilateur et assurez-vous qu'il soit propre et en fonctionnement. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de l'extracteur Saunier Duval 0020124898
- Référence catalogue
- 0020124898
- SKU interne Uniclima
- ECSDTNB1
- Marque
- Saunier Duval
- Type de pièce
- Extracteurs
- Unités en stock
- 3 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
- La référence 0020124898 est celle qui est actuellement dans le catalogue, sans vérification par rapport à la pièce.
Manuels et documentation technique
Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.
- Manuel Saunier Duval Thema Nox F25 (PDF) Document © Saunier Duval, fourni comme référence technique.
Questions fréquentes sur l'extracteur 0020124898
Ce ventilateur extracteur Réf. 0020124898 est-il compatible avec ma Saunier Duval Thema NOX F25 ?
Ce ventilateur extracteur est-il compatible avec la Saunier Duval Thema NOX F25-B ?
Dans quelle panne de la Thema NOX F25 faut-il changer ce ventilateur ?
Quelle est la référence de ce ventilateur extracteur ?
Quel code d'erreur est lié à ce ventilateur ?
Combien de modèles sont compatibles avec ce ventilateur extracteur ?
