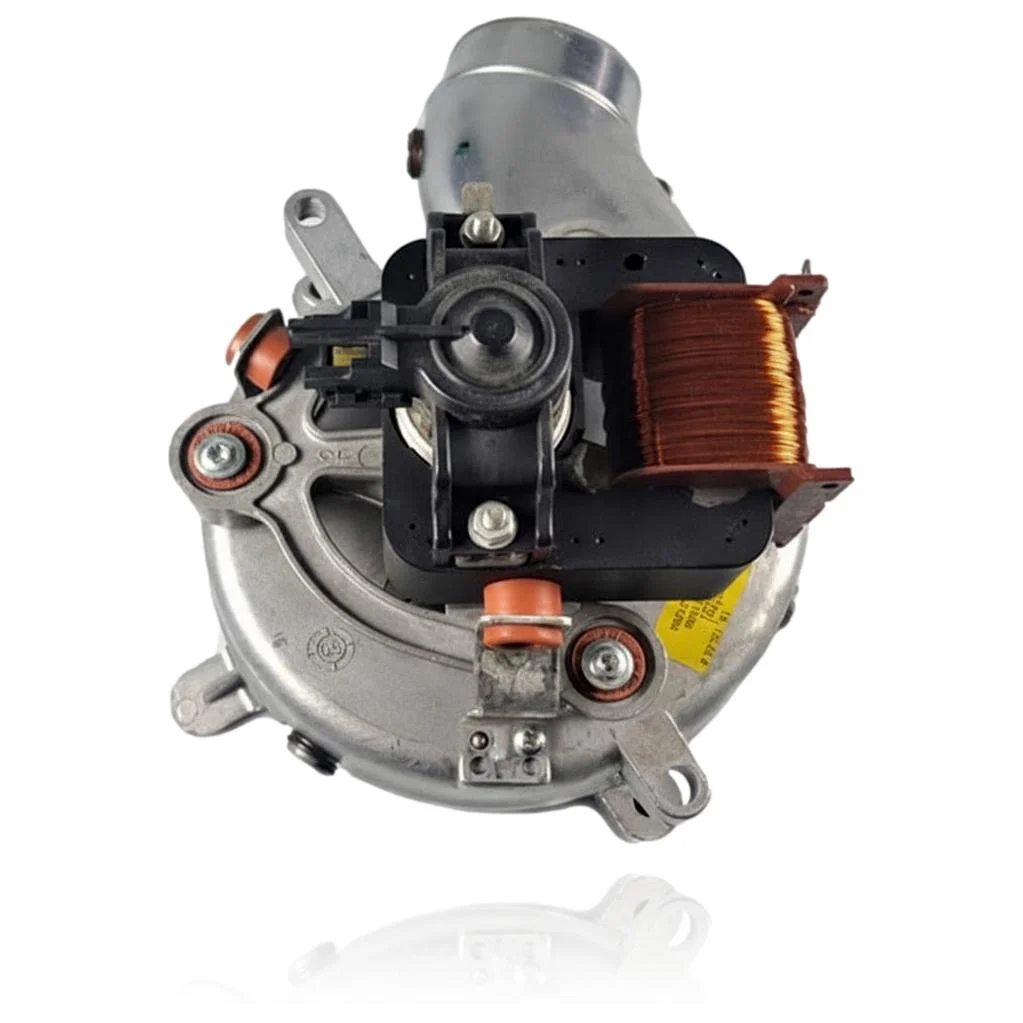

Ventilateur Extracteur Saunier Duval Isofast F 30 E H-MOD Fime
Si votre chaudière ne s'allume pas ou se bloque en raison d'une défaillance de l'évacuation des fumées, il est possible que vous ayez besoin d'un ventilateur extracteur Saunier Duval Isofast F 30 E H-MOD Fime. Cet extracteur évacue les gaz de combustion et génère le tirage nécessaire au démarrage de la chaudière. En cas de défaillance, vous pouvez remarquer des symptômes tels que les codes d'erreur F2, 02 ou 10. Ce ventilateur est compatible avec plusieurs modèles, y compris le Themafast F 30 E, Isofast F 30 E H-MOD et l'Isotwin F 30 H-MOD, entre autres. Il doit être remplacé lorsqu'il présente une défaillance affectant son fonctionnement.
TVA incluse
Contacter par WhatsAppChaudières Saunier Duval compatibles avec la référence S1072500
Extracteur avec référence S1072500. Six compatibilités vérifiées : Themafast F 30 E et Themafast F 30 E H-MOD.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Saunier Duval Themafast F 30 E | Themafast | Contraste |
| Saunier Duval Themafast F 30 E H-MOD | Themafast | Contraste |
| Saunier Duval Isofast F 30 E H-MOD | Isofast | Contraste |
| Saunier Duval Isofast F 35 E H-MOD | Isofast | Contraste |
| Saunier Duval Isotwin F 30 H-MOD | Isotwin | Contraste |
| Saunier Duval Themaclassic F AS 30 E | Themaclassic | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la réf. S1072500 est la pièce de votre chaudière
Ce qui décide, ce n'est pas le modèle de la chaudière, mais la référence sérigraphiée sur la pièce que vous avez déjà montée.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue S1072500. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes et erreurs que résout l'extracteur S1072500
L'extracteur évacue les gaz de combustion avec tirage forcé. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
L'extracteur ne tourne pas et la chaudière ne s'allume pas, elle reste en attente ou répète des tentatives.
Cause : Si l'extracteur ne tourne pas, il n'y a pas d'extraction pour le pressostat, et la centrale ne permet pas d'ouvrir la vanne de gaz.
Avant de le changer, vérifiez avec un testeur que le courant arrive au moteur ; un extracteur sans alimentation peut sembler défectueux.
- 02
Bruit de vibration ou de cliquetis qui se ressent même à travers le boîtier de la chaudière.
Cause : Un déséquilibre dans la turbine, dû à l'usure ou à la saleté, provoque des vibrations dans l'ensemble moteur-turbine.
Avec la chaudière arrêtée, fais tourner la turbine à la main et vérifie s'il y a du jeu dans l'axe ; un jeu évident indique une usure mécanique.
- 03
Sur l'afficheur apparaît un code d'erreur lié à l'extracteur ou au ventilateur.
Cause : La carte détecte le signal de l'extracteur et se bloque si cela ne correspond pas à ce qu'elle attend à ce moment du cycle.
Redémarrez l'erreur et observez si elle réapparaît lors du démarrage de l'extracteur ou plus tard dans le cycle : le moment aide à identifier s'il s'agit de l'extracteur ou d'un autre composant.
- 04
L'extracteur démarre normalement mais s'arrête tout seul, surtout lorsque la chaudière est chaude.
Cause : La chaleur accumulée peut aggraver la défaillance d'un roulement usé ou d'un enroulement humide, et le moteur se bloque à chaud.
Notez si la panne se produit toujours à froid, toujours à chaud ou dans les deux cas : si elle ne se produit qu'à chaud, suggérez une usure thermique.
Codes d'erreur Saunier Duval que cette pièce résout.
| Code | Panne | Diagnostic et solution |
|---|---|---|
| F2 | Sécurité manque d'air (défaut de débit/d'aspiration d'air). | L'extracteur (ventilateur) en panne, bloqué ou sans alimentation ne génère pas la dépression nécessaire, le pressostat ne commute pas et la chaudière passe en F2 ; vérifiez la tension au moteur, la libre rotation/le bruit et la commutation du pressostat d'air. |
| 02 | Sécurité de débit d'air (défaut d'extraction/d'aspiration) sur les gammes ISOFAST F. | Une panne de l'extracteur empêche le flux correct d'air/de fumées et active la sécurité 02 ; contrôlez l'alimentation du ventilateur, qu'il tourne sans frottements, l'état des tubes de pression et du pressostat, et que le conduit n'est pas obstrué. |
| 10 | Panne du ventilateur sur les gammes ISOFAST F. | Panne de l'extracteur (moteur/câblage/tachymètre) détectée par l'électronique ; vérifiez l'alimentation et le retour de signal, la continuité du moteur et que le ventilateur n'est pas bloqué. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de l'extracteur Saunier Duval S1072500
- Référence catalogue
- S1072500
- Marque
- Saunier Duval
- Type de pièce
- Extracteurs
- Unités en stock
- 4 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 1-2 jours ouvrables
- Retour
- 14 jours
Données lues sur la pièce et dans la documentation du fabricant
Ce que nous n'avons pas pu vérifier n'apparaît pas ici.
- Marquage CE
- présent (symbole CE visible sur l'étiquette du moteur)
- Fabricant en boîtier
- FIME (marquage en relief/fondu)
Manuels et documentation technique
Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.
- Manuel Saunier Duval Isofast F 35 E H-MOD (PDF)Document © Saunier Duval, fourni comme référence technique.
Questions fréquentes sur l'extracteur S1072500
Cette turbine extractrice Fime est-elle compatible avec une Saunier Duval Themafast F 30 E H-MOD ?
Qui fabrique le ventilateur extracteur avec la référence EIF30EHMOD de l'Isofast F 30 E H-MOD ?
Cette turbine Fime est-elle également compatible avec une Saunier Duval Isotwin F 30 H-MOD ?
Quels codes d'erreur sont documentés pour cette pièce ?
Combien de modèles sont compatibles avec le ventilateur extracteur Fime ?
