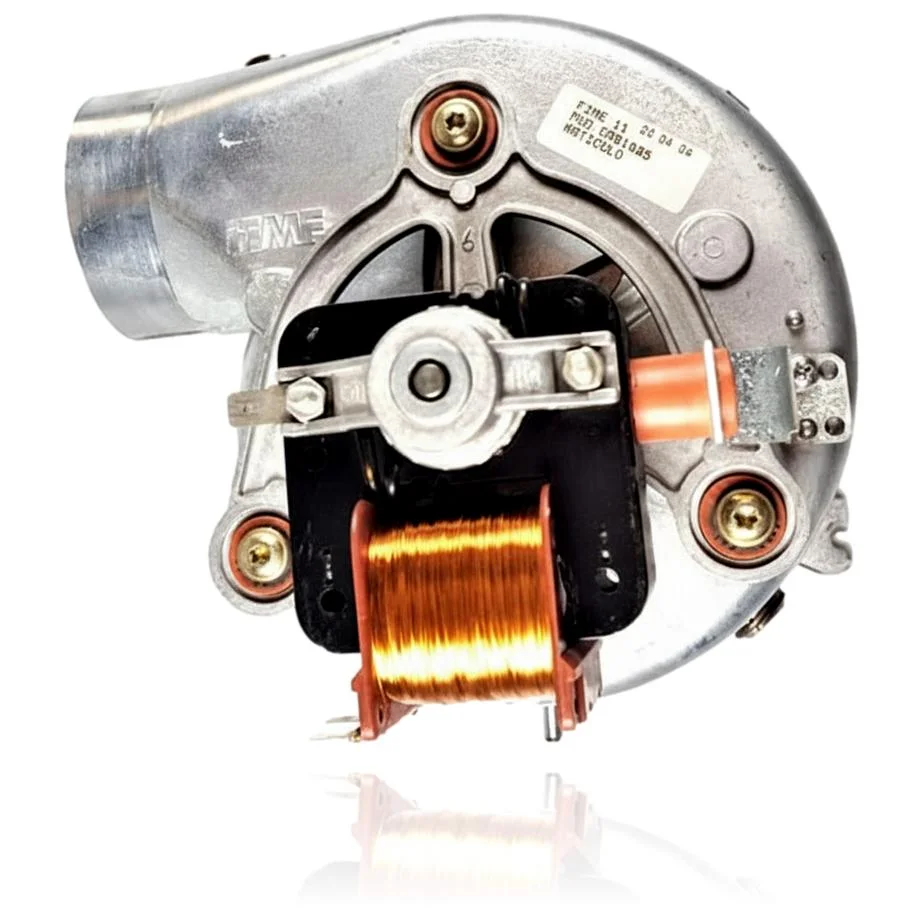

Extracteur Saunier Duval Thematek F24E Fime CAB1085
Extracteur de fumées fabriqué par Fime, code de modèle CAB1085, confirmé sur l'étiquette de la pièce. S'installe sur les chaudières Saunier Duval Thematek F24E et Renova Star F24. Évacue les gaz de combustion de la chaudière ; doit être vérifié lorsqu'il ne démarre pas, fait un bruit excessif ou que la chaudière se bloque en raison d'une défaillance du pressostat d'air. Le remplacement nécessite un diagnostic technique.
- Type de pièce
- Extracteurs
- État
- Reconditionné
- Référence catalogue
- S1009500
- Garantie
- 1 an
Chaudières Saunier Duval compatibles avec la référence S1009500
Extracteur avec référence S1009500. Trois compatibilités vérifiées : Thematek F24E et Thematek F24E-B.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Saunier Duval Thematek F24E | Thematek | Contraste |
| Saunier Duval Thematek F24E-B | Thematek | Contraste |
| Saunier Duval Thematek F24E-C | Thematek | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la ref. S1009500 est la pièce de votre chaudière
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue S1009500. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes nécessitant un diagnostic dans l'extracteur S1009500
L'extracteur évacue les gaz de combustion avec tirage forcé. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
L'extracteur ne démarre pas lorsque l'on appuie sur l'allumage, ou met plus de temps que d'habitude à se mettre en marche.
Cause : Le moteur perd de la puissance avec l'utilisation et a du mal à surmonter l'inertie initiale du démarrage.
Regarde s'il démarre à la deuxième ou troisième fois que tu lui donnes du courant : ce motif intermittent indique que le moteur commence à faiblir.
- 02
Bruit étrange ou vibration dans l'extracteur
Cause : C'est le signe d'un roulement usé : l'arbre ne tourne plus de manière centrée et frotte.
Avec la chaudière débranchée, tourne la turbine à la main et vérifie s'il y a du jeu latéral ou si elle est difficile à faire tourner, avant de changer la pièce.
- 03
La chaudière se bloquee en raison d'une défaillance du pressostat d'air.
Cause : Si l'extracteur n'atteint pas le débit nécessaire, le pressostat ne ferme pas le contact et la centrale se bloque.
Avant de changer l'extracteur, vérifiez que les tuyaux en silicone du pressostat ne soient pas perforés, desserrés ou remplis de condensation.
Codes d'erreur Saunier Duval nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| F2 | Sécurité manque de tirage (SFT) ou pressostat. | L'extracteur/ventilateur de fumées ne démarre pas ou ne fournit pas un débit suffisant, le pressostat d'air ne commute pas et la chaudière passe en SFT. Vérifiez la tension au moteur (≈230 V en demande), la rotation/consommation du ventilateur et que le pressostat ferme avec le ventilateur en marche. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de l'extracteur Saunier Duval S1009500
- Référence catalogue
- S1009500
- SKU interne Uniclima
- ECTF24EBT
- Marque
- Saunier Duval
- Type de pièce
- Extracteurs
- Unités en stock
- 7 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Fabricant
- Fime
- Code de modèle (fabricant)
- CAB1085
Manuels et documentation technique
Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.
- Manuel Saunier Duval Thematek F24E-C (PDF) Document © Saunier Duval, fourni comme référence technique.
Questions fréquentes sur l'extracteur S1009500
Qui fabrique l'extracteur de la Thematek F24E ?
Quel est le code du fabricant pour l'extracteur CAB1085 ?
Cet extracteur est-il compatible avec d'autres modèles de chaudières ?
Quels symptômes indiquent que l'extracteur doit être remplacé ?
Quel code d'erreur est documenté pour ce produit ?
Quelle est la référence de l'extracteur compatible avec la Thematek F24E ?
