Extractor Saunier Duval Thematek F24E Fime CAB1085

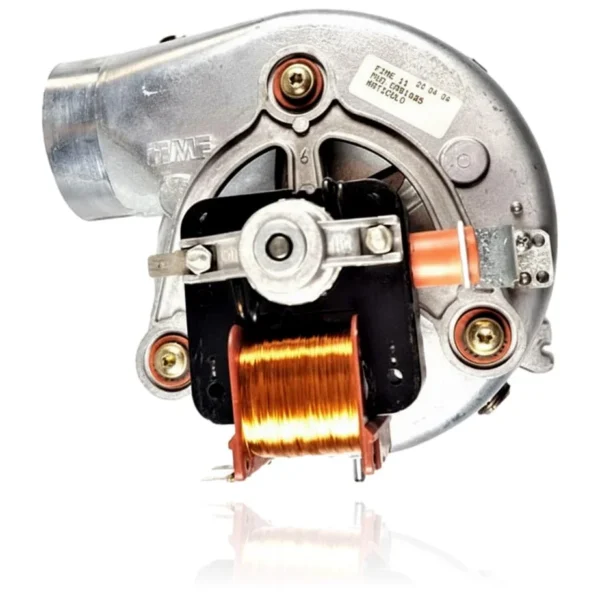

Extractor de humos fabricado por Fime, código de modelo CAB1085, confirmado en la etiqueta de la pieza. Monta en calderas Saunier Duval Thematek F24E y Renova Star F24. Evacúa los gases de combustión de la caldera; debe revisarse cuando no arranca, hace ruido excesivo o la caldera se bloquea por fallo del presostato de aire. La sustitución requiere un diagnóstico técnico.
- Tipo de pieza
- Extractores
- Estado
- Reacondicionado
- Referencia de catálogo
- S1009500
- Garantía
- 1 año
Calderas Saunier Duval compatibles con la referencia S1009500
Extractor con referencia S1009500. Tres compatibilidades contrastadas: Thematek F24E y Thematek F24E-B.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval Thematek F24E | Thematek | Contrastada |
| Saunier Duval Thematek F24E-B | Thematek | Contrastada |
| Saunier Duval Thematek F24E-C | Thematek | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. S1009500 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo del extractor que tienes montado y comprueba si coincide con la referencia de catálogo S1009500; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en el extractor S1009500
El extractor evacúa los gases de combustión con tiro forzado. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
El extractor no arranca al darle al encendido, o tarda más de lo normal en ponerse en marcha
Causa: El motor pierde fuerza con el uso y le cuesta superar la inercia inicial de arranque
Mira si arranca a la segunda o tercera vez que le das corriente: ese patrón intermitente indica que el motor empieza a fallar
- 02
Ruido extraño o vibración en el extractor
Causa: Es señal de un rodamiento desgastado: el eje ya no gira centrado y roza
Con la caldera desenchufada, mueve la turbina a mano y comprueba si hay juego lateral o si cuesta girarla, antes de cambiar la pieza
- 03
La caldera se bloquea por fallo del presostato de aire
Causa: Si el extractor no alcanza el caudal necesario, el presostato no cierra el contacto y la centralita bloquea
Antes de cambiar el extractor, revisa que los tubos de silicona del presostato no estén perforados, sueltos o llenos de condensación
Códigos de error Saunier Duval que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F2 | Seguridad falta de tiro (SFT) o presostato. | El extractor/ventilador de humos no arranca o no da caudal suficiente, el presostato de aire no conmuta y la caldera entra en SFT. Verificar tensión al motor (≈230 V en demanda), giro/consumo del ventilador y que el presostato cierra con el ventilador en marcha. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha del extractor Saunier Duval S1009500
- Referencia de catálogo
- S1009500
- SKU interno Uniclima
- ECTF24EBT
- Marca
- Saunier Duval
- Tipo de pieza
- Extractores
- Unidades en stock
- 7 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Fabricante
- Fime
- Código de modelo (fabricante)
- CAB1085
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Saunier Duval Thematek F24E-C (PDF) Documento © Saunier Duval, facilitado como referencia técnica.
Dudas frecuentes sobre el extractor S1009500
¿Quién fabrica el extractor de la Thematek F24E?
¿Qué código de fabricante tiene el extractor CAB1085?
¿Es compatible este extractor con otros modelos de calderas?
¿Qué síntomas indican que el extractor necesita ser reemplazado?
¿Qué código de error está documentado para este producto?
¿Cuál es la referencia del extractor compatible con la Thematek F24E?
