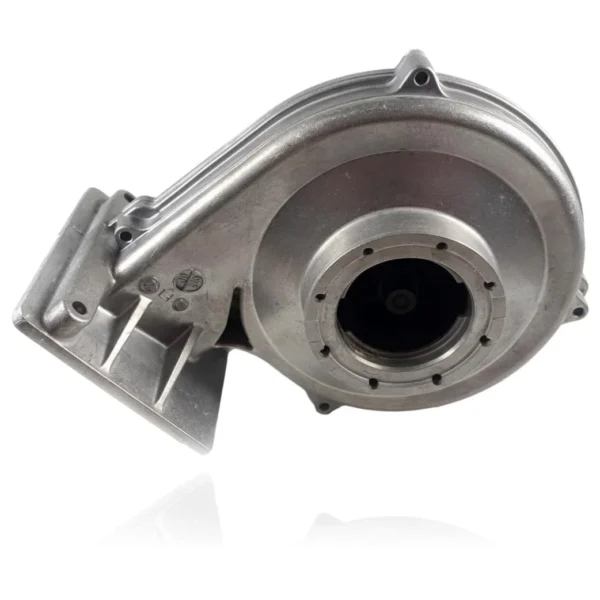

Extractor Saunier Duval Isofast Condens F30 B 1 Ref. 0020097396
El extractor Saunier Duval Isofast Condens F30 B 1 es un ventilador de humos que se encarga de evacuar los gases de la combustión y crear el tiro necesario para que la caldera funcione correctamente. Cuando esta pieza falla, la caldera puede no encenderse o bloquearse debido a un fallo en la evacuación de humos, lo que puede manifestarse con el código de error F.32: Fallo: ventilador. Este extractor es compatible con modelos como el Isofast Condens F30 y el Isomax Condens F30, entre otras calderas de la gama Isofast / Isomax Condens. Un técnico debe confirmar mediante diagnóstico si procede sustituir cuando presente fallos que afecten su funcionamiento.
- Tipo de pieza
- Extractores
- Estado
- Reacondicionado
- Referencia de catálogo
- 0020097396
- Garantía
- 1 año
Calderas Saunier Duval compatibles con la referencia 0020097396
Extractor con referencia 0020097396. Dos compatibilidades contrastadas: Isofast Condens F30 y Isomax Condens F30.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval Isofast Condens F30 | Isofast / Isomax Condens | Contrastada |
| Saunier Duval Isomax Condens F30 | Isofast / Isomax Condens | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 0020097396 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo del extractor que tienes montado y comprueba si coincide con la referencia de catálogo 0020097396; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en el extractor 0020097396
El extractor evacúa los gases de combustión con tiro forzado. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera intenta arrancar, se oye la turbina un momento y se bloquea antes de encender la llama.
Causa: El extractor no alcanza la velocidad necesaria para permitir la entrada de gas, y la caldera detiene el encendido por seguridad.
Antes de cambiarlo, gira la turbina a mano con la caldera desconectada: si está agarrotada o hace ruido, confirma el fallo.
- 02
Se escucha un ruido de roce o vibración en el extractor que antes no estaba.
Causa: El desgaste del eje o del rodamiento del motor provoca que la turbina roce contra la carcasa al girar.
Fíjate si el ruido aumenta cuando la caldera sube de potencia; si es así, apunta al extractor antes que a otro componente.
- 03
Aparece un código de avería relacionado con la evacuación de humos o el tiro en el display.
Causa: El control de estas calderas Saunier Duval y Bulex verifica que el extractor gire correctamente antes de permitir el paso del gas.
Revisa el conducto de salida de humos (terminal exterior, codos) por si está parcial o totalmente obstruido antes de sustituir la pieza.
- 04
La caldera se detiene en pleno uso, especialmente si hay viento fuerte en el exterior.
Causa: Una pérdida momentánea de revoluciones del extractor puede hacer que el control corte el servicio por seguridad en la evacuación.
Revisa la posición y protección del terminal de salida frente al viento antes de asumir que el extractor está averiado.
Códigos de error Saunier Duval que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F.32 | Fallo: ventilador | El extractor (ventilador) está bloqueado, no arranca o gira fuera de consigna; la placa no recibe la señal/tacómetro ni se crea la depresión de aire y bloquea en F.32. Verificar alimentación y señal en el conector del ventilador, libre giro/ruidos y ausencia de obstrucciones en la evacuación. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha del extractor Saunier Duval 0020097396
- Referencia de catálogo
- 0020097396
- SKU interno Uniclima
- EICF30B1
- Marca
- Saunier Duval
- Tipo de pieza
- Extractores
- Unidades en stock
- 3 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Saunier Duval Isofast Condens F30 (PDF) Documento © Saunier Duval, facilitado como referencia técnica.
Dudas frecuentes sobre el extractor 0020097396
¿Para qué modelos de calderas es compatible el extractor Saunier Duval Isofast Condens F30 B 1 (Ref. 0020097396)?
¿Qué código de error está documentado para este extractor?
¿La referencia EICF30B1 corresponde a este extractor?
¿Cuántos modelos de calderas son compatibles con este extractor?
¿Este extractor es adecuado para calderas de otras marcas?
