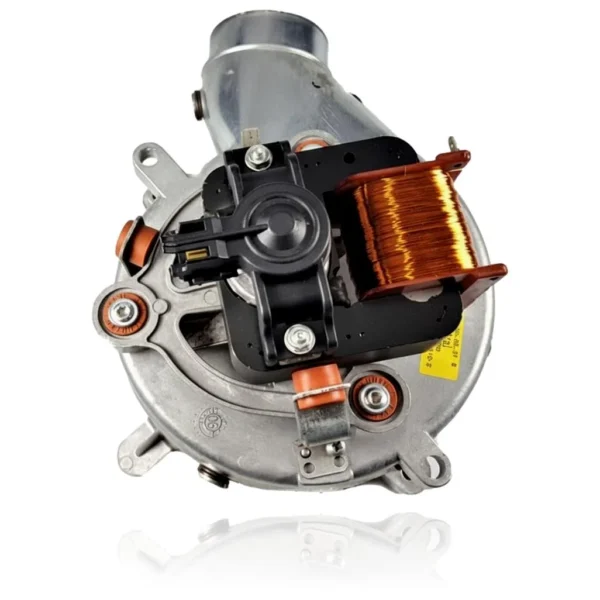

Ventilador Extractor Saunier Duval Isofast F 35 E H MOD Ref. S1072500
Ventilador Extractor Saunier Duval Isofast F 35 E H MOD Ref. S1072500 es un componente que evacua los gases de la combustión y crea el tiro necesario para el arranque de la caldera. Cuando falla, la caldera no enciende o se bloquea debido a un problema de evacuación de humos, lo que puede dar lugar a los códigos de error F2, 02 o 10. Este ventilador es compatible con varios modelos, incluyendo Themafast F 30 E, Isofast F 30 E H-MOD y Themaclassic F AS 30 E, entre otros. Un técnico debe confirmar mediante diagnóstico si procede sustituirlo cuando se presente un fallo en su funcionamiento.
- Tipo de pieza
- Extractores
- Estado
- Reacondicionado
- Referencia de catálogo
- S1072500
- Garantía
- 1 año
Calderas Saunier Duval compatibles con la referencia S1072500
Extractor con referencia S1072500. Seis compatibilidades contrastadas: Themafast F 30 E y Themafast F 30 E H-MOD.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval Themafast F 30 E | Themafast | Contrastada |
| Saunier Duval Themafast F 30 E H-MOD | Themafast | Contrastada |
| Saunier Duval Isofast F 30 E H-MOD | Isofast | Contrastada |
| Saunier Duval Isofast F 35 E H-MOD | Isofast | Contrastada |
| Saunier Duval Isotwin F 30 H-MOD | Isotwin | Contrastada |
| Saunier Duval Themaclassic F AS 30 E | Themaclassic | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. S1072500 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo del extractor que tienes montado y comprueba si coincide con la referencia de catálogo S1072500; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en el extractor S1072500
El extractor evacúa los gases de combustión con tiro forzado. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende y da fallo de extracción o de tiro de humos nada más intentarlo.
Causa: Si el extractor no confirma la extracción en el tiempo que marca la centralita, esta corta el intento de encendido por seguridad.
Mira primero que el conducto de salida al exterior no esté tapado por nieve, hojas o un nido antes de sustituir el extractor.
- 02
El extractor hace ruido o vibra mientras está en marcha, más notorio a máxima potencia.
Causa: El ruido que solo aparece a alta velocidad suele delatar un rodamiento desgastado que a bajas revoluciones apenas se nota.
Escucha si el ruido aumenta claramente al subir la demanda de calefacción o ACS; si es así, apunta más a un fallo mecánico que electrónico.
- 03
El extractor no gira o gira a trompicones, arrancando y parando solo.
Causa: Un giro intermitente suele venir de un rodamiento gripado parcialmente o de una conexión eléctrica floja en el conector del motor.
Revisa visualmente el conector del extractor y sus terminales antes de dar la pieza por averiada; un mal contacto imita el mismo síntoma.
- 04
La caldera se bloquea repetidamente al poco de arrancar, aunque el extractor parece moverse.
Causa: El extractor puede girar pero no generar la depresión suficiente si hay una fuga de aire en la junta de la carcasa o la turbina está dañada.
Mira que la carcasa del extractor esté bien cerrada y sin grietas visibles antes de sustituir el conjunto completo.
Códigos de error Saunier Duval que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F2 | Seguridad falta de aire (defecto de caudal/aspiración de aire). | El extractor (ventilador) averiado, bloqueado o sin alimentación no genera la depresión necesaria, el presostato no conmuta y la caldera entra en F2; verificar tensión al motor, giro libre/ruido y conmutación del presostato de aire. |
| 02 | Seguridad de caudal de aire (defecto de extracción/aspiración) en gamas ISOFAST F. | Fallo del extractor impide el flujo correcto de aire/humos y activa la seguridad 02; comprobar alimentación al ventilador, que gire sin rozamientos, estado de tubos de presión y presostato, y que el conducto no esté obstruido. |
| 10 | Fallo del ventilador en gamas ISOFAST F. | Avería del extractor (motor/cableado/tacómetro) detectada por la electrónica; verificar alimentación y retorno de señal, continuidad del motor y que el ventilador no esté bloqueado. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha del extractor Saunier Duval S1072500
- Referencia de catálogo
- S1072500
- SKU interno Uniclima
- ECIF35EMOD
- Marca
- Saunier Duval
- Tipo de pieza
- Extractores
- Unidades en stock
- 6 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Marcado CE
- presente (símbolo CE visible en la etiqueta del motor)
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Saunier Duval Isofast F 35 E H-MOD (PDF)Documento © Saunier Duval, facilitado como referencia técnica.
Dudas frecuentes sobre el extractor S1072500
¿Este extractor es compatible con una Saunier Duval Isofast F 35 E?
¿Qué avería resuelve este extractor en una Saunier Duval Themaclassic F 35 E?
