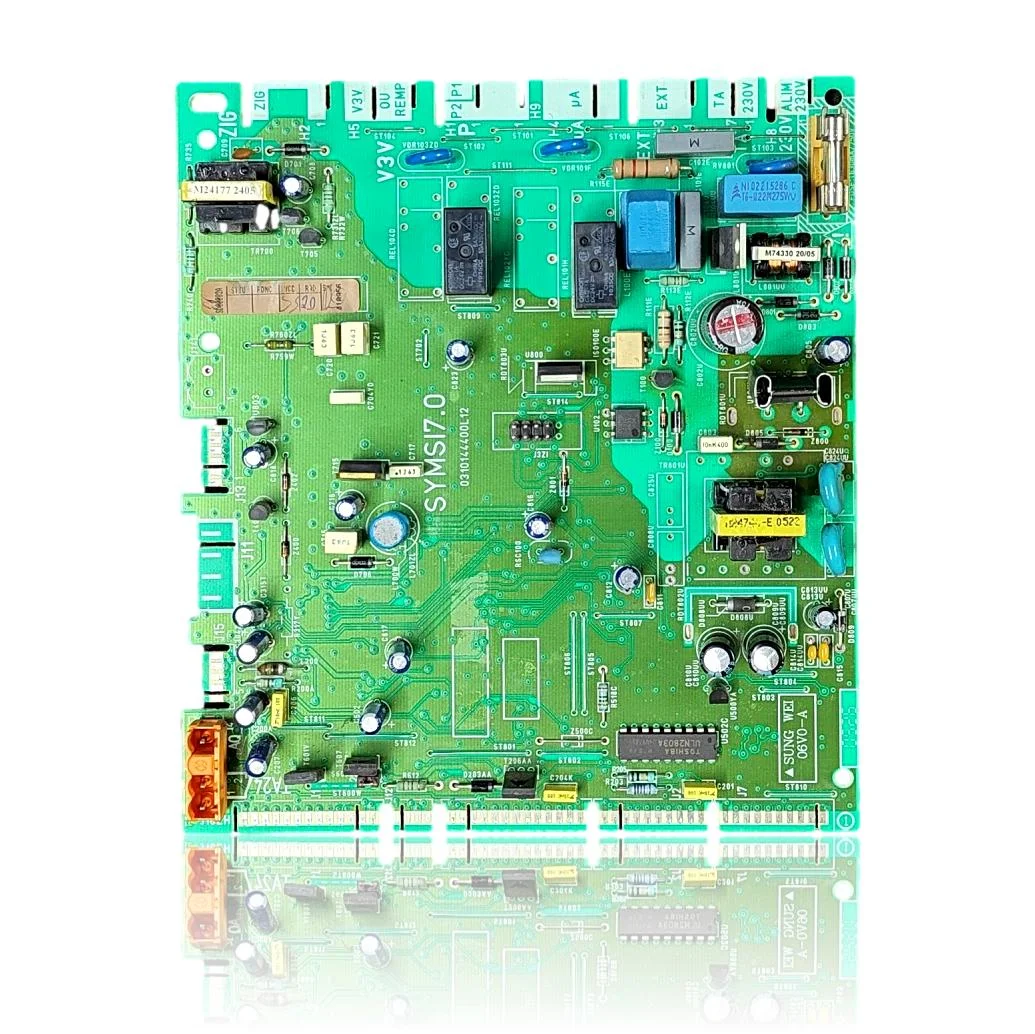

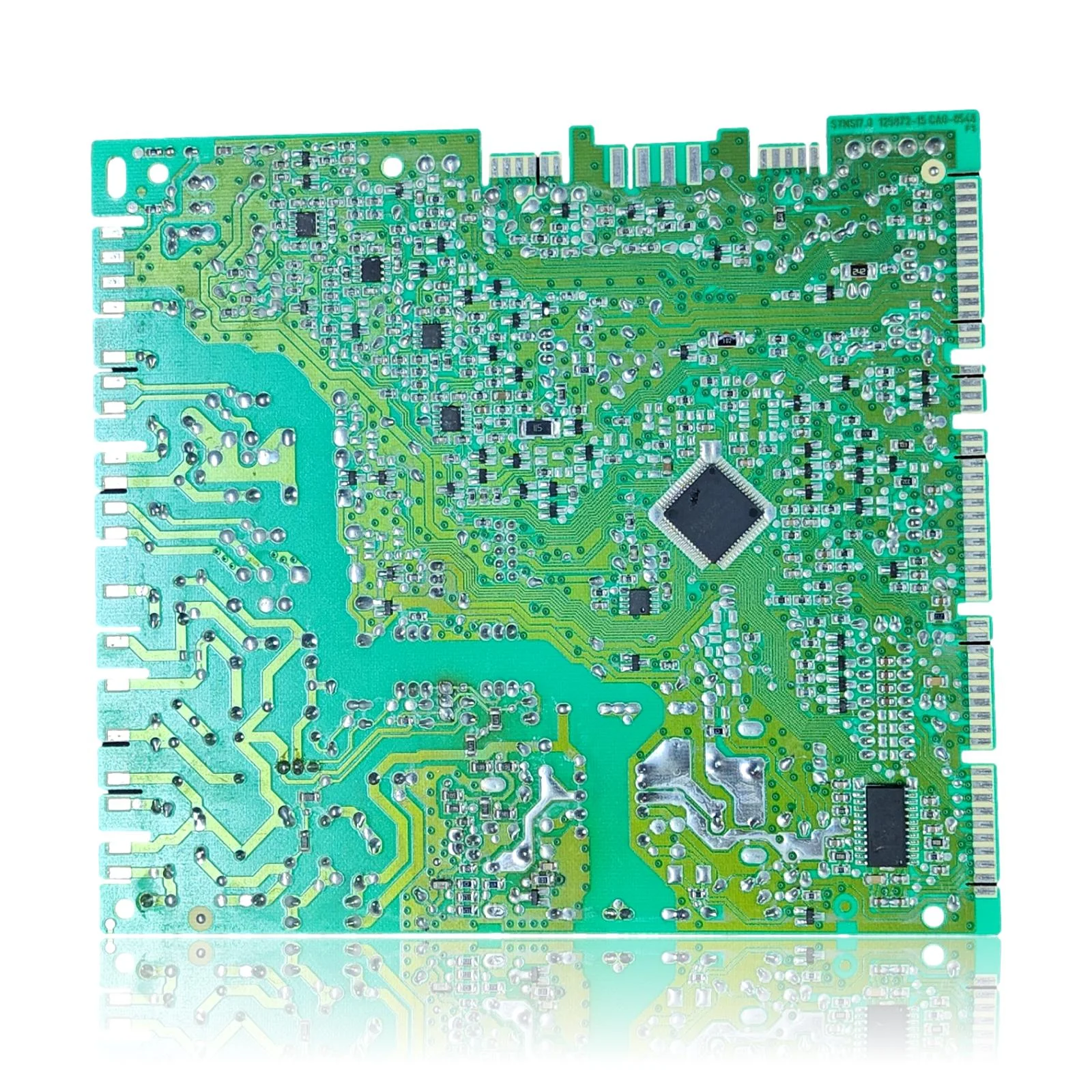

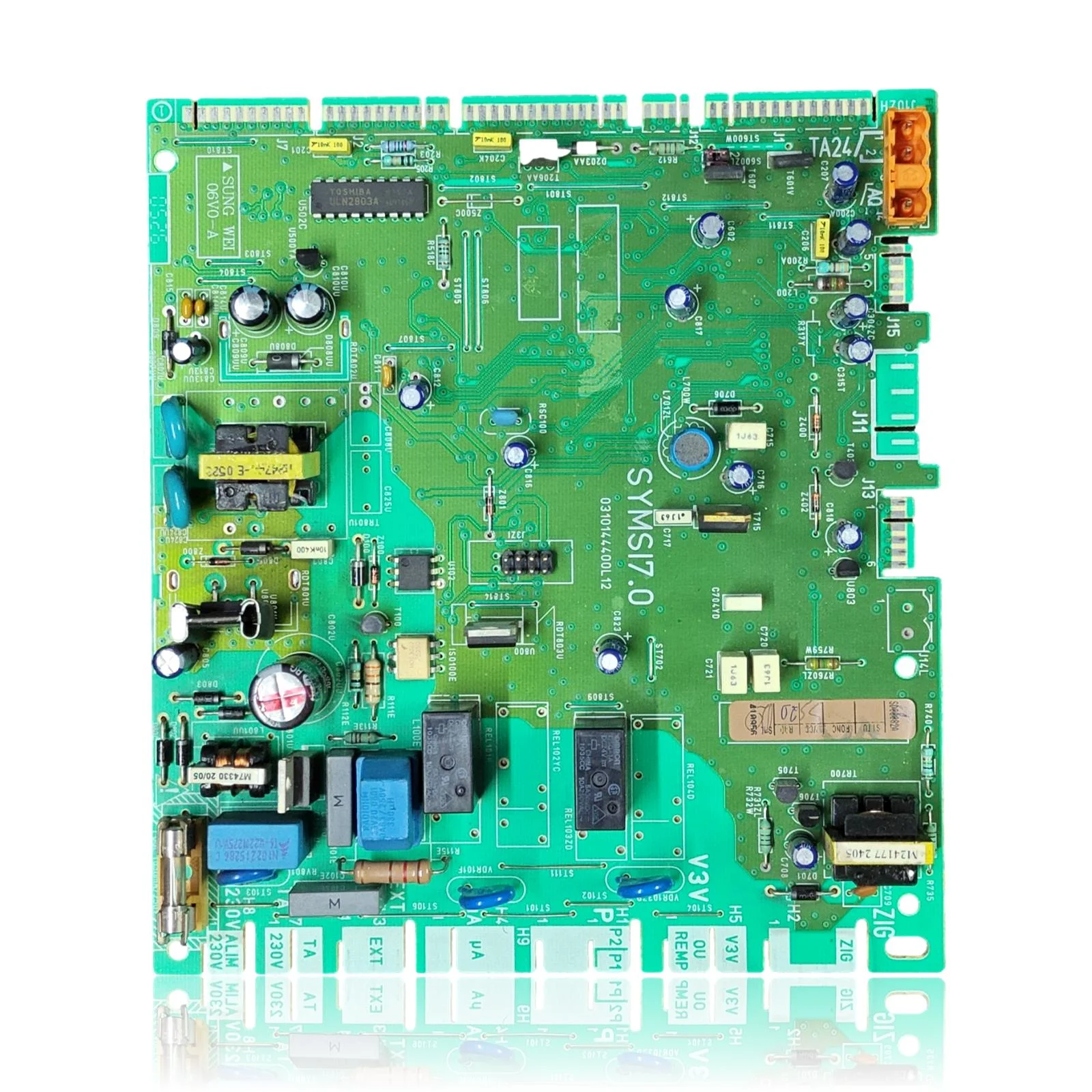

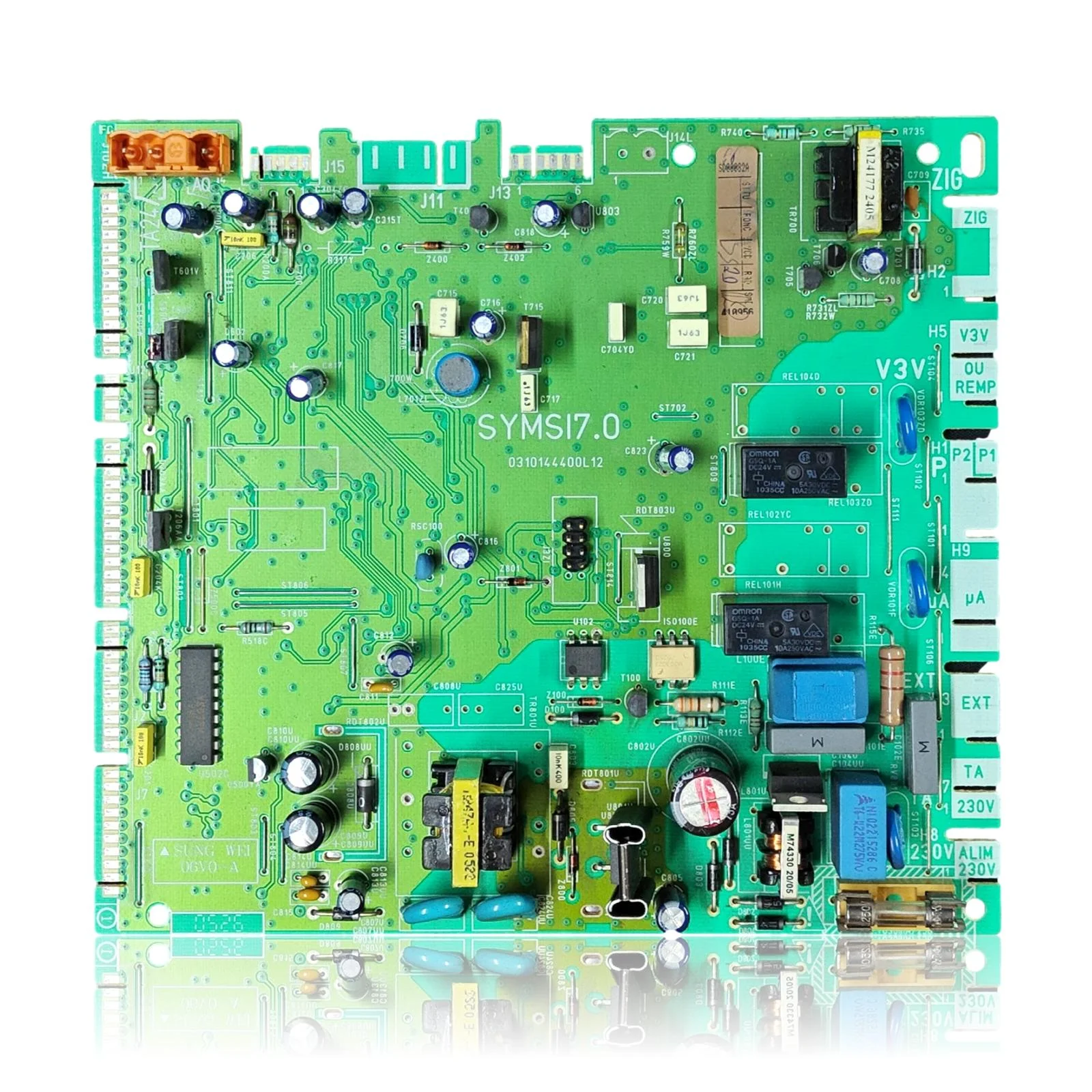

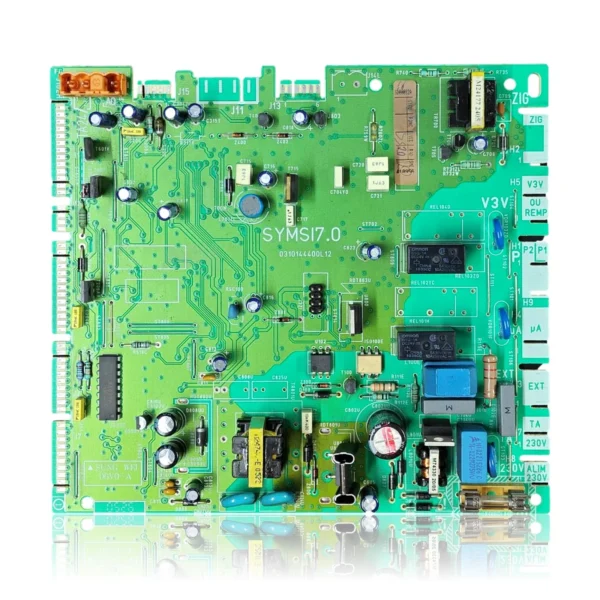

Placa Electrónica Saunier Duval Themafast F25 E H-MOD SUNG WEI Ref. S1047000

Calderas Saunier Duval compatibles con la referencia S1047000

Placa electrónica con referencia S1047000. 33 compatibilidades contrastadas: F 25 E y F 24 E.

Compatibilidad contrastada

¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp

Cómo comprobar si la ref. S1047000 es la pieza de tu caldera

Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.

1. Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo S1047000; si no aparece, no la deduzcas por la forma.
2. Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
3. Compara las conexiones y el cuerpo con la pieza original antes de montar.
4. Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.

Síntomas y errores que soluciona la placa electrónica S1047000

La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:

Síntomas y averías frecuentes

• 01

  La caldera no responde a ninguna orden, ni desde el propio panel ni desde el termostato

  Causa: La placa gestiona el funcionamiento del aparato; si falla, no procesa órdenes.

  Mira que el termostato o mando externo recibe corriente antes de descartar la placa.

• 02

  El ventilador arranca pero nunca llega a encenderse la llama

  Causa: La placa ordena la chispa y la apertura de gas tras validar la preventilación; si falla, no hay llama.

  Verifica que el presostato de aire y la válvula de gas funcionan por separado antes de cambiar la placa.

• 03

  La pantalla muestra un código de error fijo que no desaparece ni reiniciando

  Causa: Un fallo en la placa bloquea el código de seguridad en el display.

  Busca el código exacto y compáralo con la lista de errores de tu modelo antes de comprar la placa.

• 04

  La caldera funciona un rato y luego se bloquea, y solo rearma manualmente para volver a repetirse

  Causa: Un componente dañado en la electrónica puede causar bloqueos de seguridad recurrentes.

  Revisa el estado de cables y conectores que llegan a la placa, especialmente los más cercanos al quemador.

Códigos de error Saunier Duval que soluciona esta pieza

Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.

Ficha de la placa electrónica Saunier Duval S1047000

Referencia de catálogo

S1047000

Marca

Saunier Duval

Tipo de pieza

Placas Electrónicas

Unidades en stock

22 uds

Estado

Reacondicionado

Garantía

1 año

Envío

1–2 días laborables

Devolución

14 días

Datos leídos en la pieza y en la documentación del fabricante

Lo que no hemos podido contrastar no aparece aquí.

Código de fabricación (serigrafía)

0310144400L12

Código/modelo de placa

SYMSI7.0

Código esquina superior derecha (lectura de baja confianza)

125872-15 CA0-0543, seguido de 'F1'

Marca impresa junto al triángulo

SUNG WEI 06V0-A

Conectores/bornes

ZIG, V3V, H5, OU/REMP, H9, P2/P1, H4, uA, EXT, TA, 230V ALIM, 230V

Fusible (lectura aproximada)

T6,3A 250V~ (no nítido)

Manuales y documentación técnica

Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.

• Manual Saunier Duval F 35 E H-MOD (PDF)Documento © Saunier Duval, facilitado como referencia técnica.
