Transformador Encendido ZIG 2/12 Saunier Duval Ref. S5742700

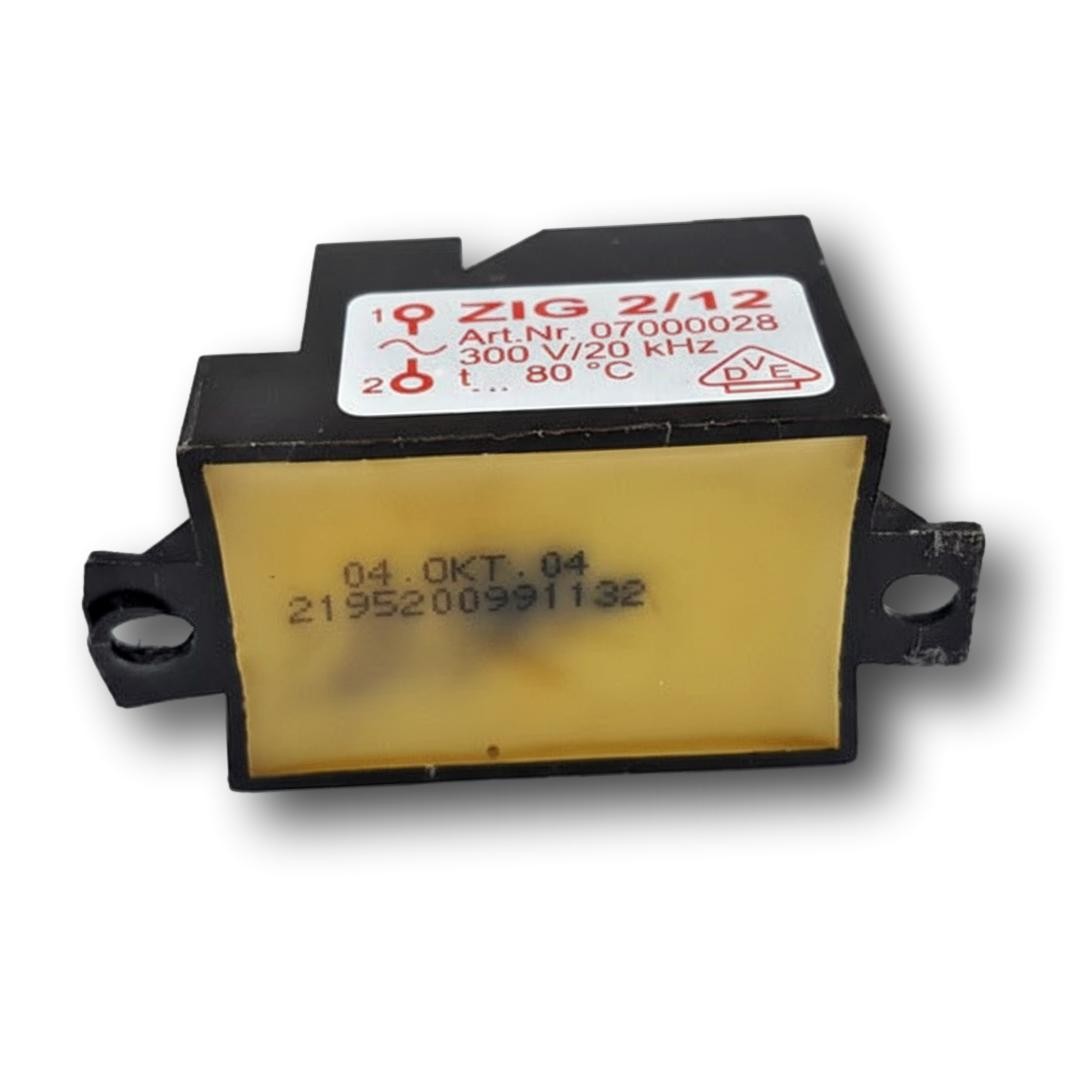

Transformador de encendido de la caldera Saunier Duval Themafast F25E, fabricado por Anstoss Regelgeräte GmbH (Viena, Austria), modelo ZIG 2/12, Art.Nr. 07000028. Trabaja a 300V/20kHz y soporta hasta 80°C. Genera la alta tensión que enciende el quemador; se sustituye cuando la caldera no enciende por falta de chispa o arco de encendido.
Recambios relacionados con Saunier Duval Themafast
Calderas Saunier Duval compatibles con la referencia S5742700
Transformador de encendido con referencia S5742700. Una compatibilidad confirmada con dos fuentes independientes: F25E. Verifica la referencia serigrafiada en tu pieza antes de comprar.
Compatibilidad confirmada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval F25E | Themafast | Confirmada · 2 fuentes |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. S5742700 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de transformador de encendido que tienes montada: debe indicar S5742700.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y averías que soluciona transformador de encendido S5742700
Transformador de encendido genera la alta tensión para la chispa de los electrodos. Estos son los síntomas típicos y qué hacer:
Se oye un chasquido o crepitar dentro del propio transformador sin que salte chispa en el electrodo
Causa: Un arco interno en el bobinado del transformador consume la tensión antes de que llegue al electrodo
Con la caldera parada y desenchufada, revisa visualmente que el transformador no tenga marcas de quemado, grietas o resina derretida
La chispa aparece, pero tarda más de lo normal en saltar tras el arranque del ventilador
Causa: Un transformador que pierde rendimiento retrasa la generación de la alta tensión, y ese retraso puede agotar el tiempo de seguridad de encendido
Cronometra cuánto tarda en aparecer la chispa desde que arranca el ventilador y compáralo con una unidad en buen estado si es posible
El fallo de encendido va y viene: unas veces enciende bien y otras se bloquea
Causa: Un transformador con el bobinado parcialmente dañado da un rendimiento irregular en vez de fallar siempre igual
Revisa el estado del cable de alta tensión y su conexión al electrodo, porque un mal contacto también provoca fallos intermitentes
El electrodo de encendido está en buen estado y bien colocado, pero sigue sin haber chispa
Causa: Si el electrodo y su distancia son correctos, la falta de arco señala directamente al transformador como origen más probable
Confirma la distancia entre puntas del electrodo (normalmente 3-4 mm) y que la cerámica no está agrietada antes de concluir que el transformador es el culpable
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha del transformador de encendido Saunier Duval S5742700
- Referencia OEM
- S5742700
- Marca
- Saunier Duval
- Tipo de pieza
- Transformadores
- Unidades en stock
- 5 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Fabricante
- Anstoss Regelgeräte GmbH, Viena, Austria
fuentes - Modelo / Art.Nr.
- ZIG 2/12, Art.Nr. 07000028
etiqueta+fuentes - Tensión / Frecuencia
- 300 V / 20 kHz
etiqueta - Temperatura máxima
- 80°C
etiqueta - Certificación
- VDE (marca triangular)
etiqueta - Fecha de fabricación (lote)
- 04.OKT.04 (4 de octubre de 2004)
etiqueta - Lote
- 21952 00991132
etiqueta
- Comprueba que la referencia de tu transformador coincide con ZIG 2/12 / Art.Nr. 07000028 antes de pedirlo.
- Se han documentado las referencias equivalentes 0020034711 y 2000801936, pero no consta cuántas fuentes independientes las respaldan; verifícalas también antes de comprar.
- La compatibilidad de esta pieza con la caldera retirada se confirmó comprobando versión, matrícula y conexiones.
