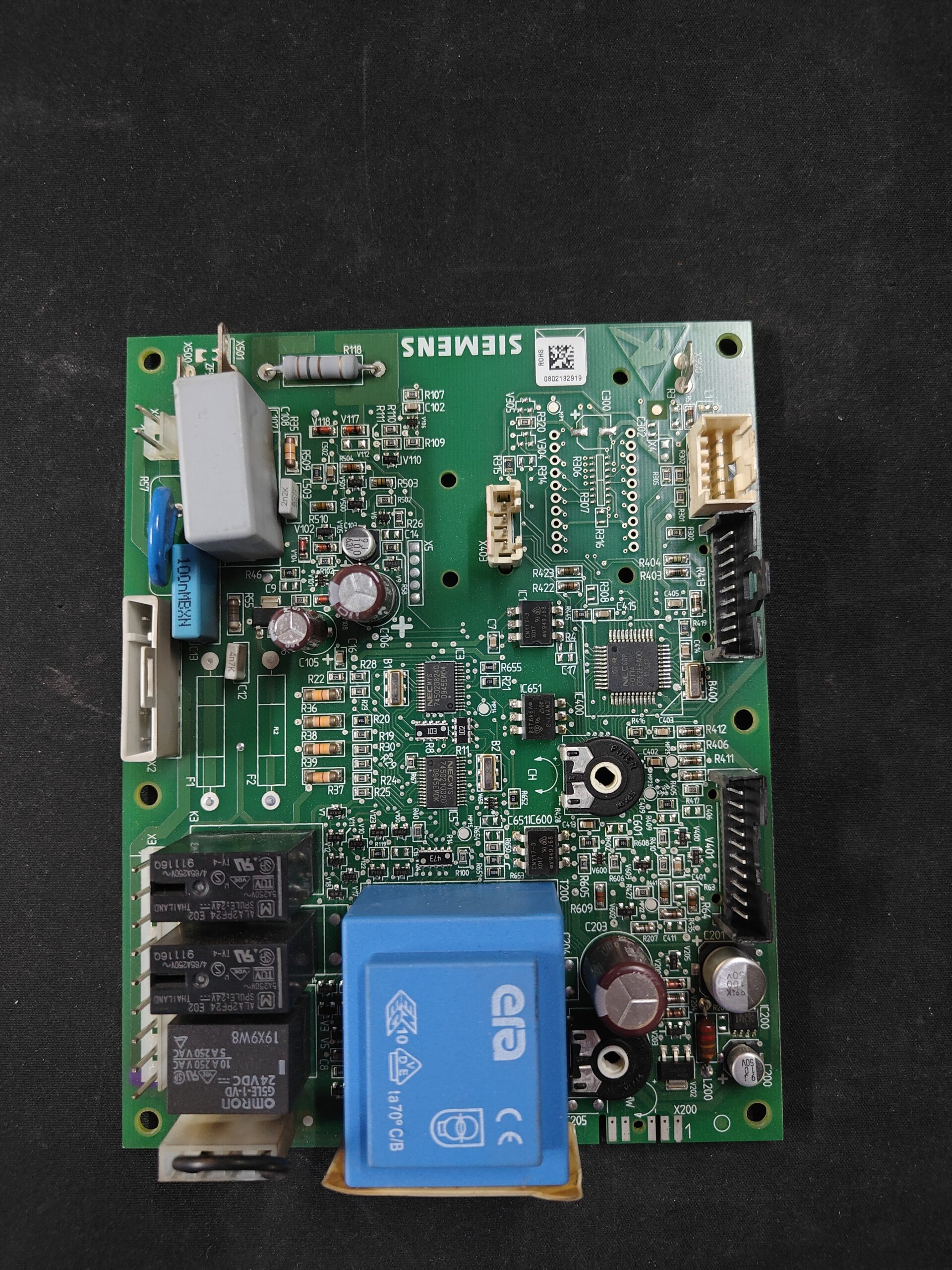

Placa Electrónica Siemens LMU34.210B349 · CIB 100200 Para Roca Novanox Platinum 24/24F
Aplicación a la variante exacta pendiente de confirmar. Unidad de gestión de caldera Siemens, denominada Boiler Management Unit, que regula el quemador mediante la velocidad del ventilador. La serie LMU34 contempla errores de sonda 10, 20 y 28, además de bloqueo no volátil por pérdida de llama.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- 56.8835.3
- Garantía
- 1 año
IVA incluido Stock · 2 Uds
Calderas Siemens compatibles con la referencia 56.8835.3
Placa electrónica con referencia 56.8835.3. 0 compatibilidades contrastadas. Hay otros 2 modelos que todavía estamos comprobando.
Modelos pendientes de comprobar
Estos modelos aparecen asociados a esta referencia, pero todavía no hemos terminado de comprobarlos, así que no los damos por compatibles. Si tu caldera es una de ellas, mándanos una foto de la pieza que vas a sustituir y lo verificamos antes de que compres.
| Siemens Baxi Luna 3 HT Comfort | Siemens | Sin confirmar |
|---|---|---|
| Siemens Roca Novanox Platinum 24/24F | Siemens | Sin confirmar |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 56.8835.3 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Busca en la placa la designación Siemens LMU34.210B349 y el código de circuito CIB 100200.
- Compara también los códigos marcados 56.8835.3 y 08213219. No te fíes solo de «LMU34»: hay versiones y modelos distintos.
- La nuestra marca 230 V~ 50 Hz y software V02.11. Una LMU34 de otra versión (por ejemplo la 2.09) puede ser otra variante.
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera.
Reparación de placas electrónicas · Reparación de calderas Roca
Síntomas que requieren diagnóstico en la placa electrónica 56.8835.3
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La bomba no se activa y no llega tensión a su relé en la placa.
Causa: Caso de un foro técnico con esta placa en una Baxi Luna 3 HT Comfort: no había tensión en la alimentación de la bomba ni en la bobina de su relé en la placa. Un usuario del hilo lo atribuía a un fallo general de la electrónica: conectores sueltos, contactos húmedos, cables roídos o placa defectuosa.
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Siemens 56.8835.3
- Referencia de catálogo
- 56.8835.3
- SKU interno Uniclima
- PLC148
- Marca
- Siemens
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 2 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Alimentacion/frecuencia
- 230 V~; 50 Hz
- Version software
- V02.11
- TSAmax marcado
- 5 s
- Pais de fabricacion marcado
- Made in Germany
- Inventario — Subcomponente relé OMRON G5LE-1-V
- bobina 24 VDC; contactos 10 A 250 VAC~ y 5 A 250 V~
- Inventario — Subcomponente relé OMRON G5LE-1-V-D
- bobina 24 VDC; contacto 10 A 250 VAC
- Inventario — Subcomponentes relés inferiores
- 5 A 250 V~
- Inventario — Marcado normativo visible
- RoHS
- Inventario — Aplicación indicada en inventario
- ROCA NOVANOX PLATINUM 24/24F
- Inventario — Código marcado
- 1001280018; 08213219
- Serie LMU34.2 (ficha oficial de Siemens) — Alimentación
- AC 230 V (LMU34.2) · Siemens CC1N7491.1en
- Serie LMU34.2 (ficha oficial de Siemens) — Consumo sin cargas
- 10 VA · Siemens CC1N7491.1en
- Serie LMU34.2 (ficha oficial de Siemens) — Dimensiones y peso
- 160 × 127 × 43,05 mm · ≈ 300 g · Siemens CC1N7491.1en
- Serie LMU34.2 (ficha oficial de Siemens) — Potencia de quemador
- Hasta 70 kW, modulando el ventilador · Siemens CC1N7491.1en
- Serie LMU34.2 (ficha oficial de Siemens) — Montaje
- Vertical · carcasa cerrada · IP40 mín. · Siemens CC1N7491.1en
- Identificación — Designación marcada
- LMU34.210B349
- Identificación — Código marcado
- 56.8835.3
- Identificación — Código marcado
- 08213219
- Ficha técnica — Alimentacion/frecuencia
- 230 V~; 50 Hz
- Ficha técnica — Version software
- V02.11
- Ficha técnica — TSAmax marcado
- 5 s
- Ficha técnica — Pais de fabricacion marcado
- Made in Germany
- Datos del inventario — Subcomponente relé OMRON G5LE-1-V
- bobina 24 VDC; contactos 10 A 250 VAC~ y 5 A 250 V~
- Datos del inventario — Subcomponente relé OMRON G5LE-1-V-D
- bobina 24 VDC; contacto 10 A 250 VAC
- Datos del inventario — Subcomponentes relés inferiores
- 5 A 250 V~
- Datos del inventario — Marcado normativo visible
- RoHS
- Datos del inventario — Aplicación indicada en inventario
- ROCA NOVANOX PLATINUM 24/24F
- Datos del inventario — Código marcado
- 1001280018; 08213219
- Aplicaciones pendientes de comprobar
- ROCA NOVANOX PLATINUM 24/24F — compatibilidad citada; pendiente de confirmar por variante.
Antes de comprar
- La ficha oficial de Siemens de la serie LMU34 lista errores de sonda: 10 (sonda exterior), 20 (sonda de caldera) y 28 (gases de combustión). El código que muestre tu caldera puede ser otro: consulta su manual.
- Según Siemens, la pérdida de llama provoca un bloqueo no volátil en la LMU34.
- Por confirmar: Baxi Luna 3 HT Comfort: foro técnico (placa montada en esa caldera). le da otra placa: JJJ005691540
- No compatible o excluidos: Baxi Luna IN HT 240, Prime HT 240 y 280 — les da otra placa LMU34 (v2.09): JJJ005703660
- No compatible o excluidos: Baxi Prime HT 1.120 y Prime Storage HT — Otra les da la placa LMU34 JJJ005703660
- No compatible o excluidos: Chappée Luna 3 HTE — le da otro circuito LMU34: JJJ005691520
- No confundir: 125569154 — Placa de la Novanox Platinum 24/24F, y — En las páginas que hemos leído, ninguna la une a LMU34.210B349; compara las etiquetas
- No confundir: 125568605 — Equivalente de 125569154 «en algunos modelos», según — En las páginas que hemos leído, tampoco se une a LMU34.210B349
- No confundir: 125569583 — Tarjeta electrónica de la Novanox 24/24 F (V.0) en el despiece de un blog — Ese despiece no cita LMU34.210B349
- No confundir: JJJ005703660 — Placa LMU34 versión 2.09 que para Baxi Luna IN HT 240 y Prime HT 240 y 280 — La nuestra es la LMU34.210B349 con software V02.11
- No confundir: JJJ005691540 — Placa LMU34 AVS77 que para la Baxi Luna 3 Comfort HT — Otro código; en las documentación, ninguna une este código con LMU34.210B349
- 125569154 como referencia Baxi Roca de la placa de la Novanox Platinum 24/24F y un despiece de blog da 125569583 para la tarjeta de la Novanox 24/24 F (V.0). En las páginas que hemos leído, ninguna las une a LMU34.210B349. Compara siempre LMU34.210B349 y 56.8835.3.
- Por confirmar: y un foro citan LMU34.210B349 y Siemens documenta la familia LMU34.210Bxxx (en los fragmentos leídos, sin el sufijo 349). En las páginas que hemos leído, ninguna une LMU34.210B349 con la Novanox: con la referencia 125569154. Esa caldera la confirma.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Roca Novanox Platinum 24/24F.
Dudas frecuentes sobre la placa electrónica 56.8835.3
¿Cómo identifico esta placa y qué códigos debo comparar?
La designación Siemens LMU34.210B349 va marcada en la placa. Compárala con los códigos marcados 56.8835.3, 08213219 y 1001280018, y con el código de circuito CIB 100200. Marca además 230 V~ 50 Hz y software V02.11.
¿Sirve para mi Roca Novanox Platinum 24/24F?
La compatibilidad de esta variante está pendiente de confirmar. Aplicación registrada: esta placa para la Roca Novanox Platinum 24/24F. En las páginas que hemos leído, ninguna une LMU34.210B349 con esa caldera: con la referencia 125569154. (en su página en italiano) ofrece la LMU34.210B349 para «caldaia Baxi» y un foro técnico checo la sitúa en una Baxi Luna 3 HT Comfort.
¿Qué significa LMU34.210B349?
Según la ficha oficial de Siemens, LMU34 es la serie de unidades de gestión de caldera. LMU34.2 es la versión de 230 V (la LMU34.3 es de 120 V) y LMU34.210Bxxx es una de sus familias de modelo. En los fragmentos que hemos leído de esa ficha no aparece el sufijo 349. CIB 100200 es el código del circuito impreso.
¿Vale cualquier placa LMU34?
La compatibilidad de esta variante está pendiente de confirmar. No. Siemens distingue modelos como LMU34.210Axxx, 210Bxxx, 215Bxxx, 216Bxxx o 220Bxxx. la LMU34 versión 2.09 (JJJ005703660) para Baxi Luna IN HT 240 y Prime HT 240 y 280, y otra da la JJJ005691540 para la Luna 3 Comfort HT. Compara la designación completa y el software.
¿Es la misma que la referencia 125569154 que venden algunas?
No podemos afirmarlo ., y dan 125569154 para la Novanox Platinum 24/24F, y añade 125568605 como equivalente en algunos modelos. En las páginas que hemos leído, ninguna las une a LMU34.210B349. Para tu Novanox Platinum 24/24F, sí confirma esta placa. ¿Dudas? Llámanos al 911 17 77 77.
¿Qué averías se relacionan con esta placa?
Siemens recoge en la serie LMU34 errores de sonda (10, 20 y 28) y bloqueo por pérdida de llama. En un foro técnico, con esta placa en una Baxi Luna 3 HT Comfort, no llegaba tensión a la bomba ni a la bobina de su relé en la placa. Los códigos de tu caldera pueden ser otros: mira su manual.
¿Qué hay que tener en cuenta al montarla?
La placa trabaja a 230 V en una caldera de gas. Siemens indica aislar antes la instalación de la red, no abrir ni modificar la unidad, montarla en vertical dentro de una carcasa cerrada y evitar la condensación.
