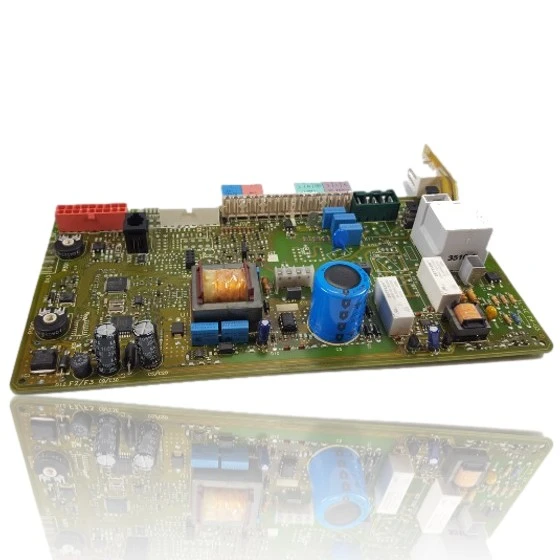

Placa Electrónica Vaillant VMW ES 346/3-5 Ref. 0020092478
Cuando abres el grifo o arrancas la calefacción, la Placa Electrónica Vaillant VMW ES 346/3-5 se encarga de controlar el encendido, la modulación del quemador y la bomba de tu caldera. Si esta pieza falla, notarás que la caldera no arranca, se bloquea o funciona de manera errática, pudiendo presentar códigos de error como F.61, F.62, F.63, F.64 o F.65. Es compatible con modelos de las gamas ecoTEC plus VMW y ecoTEC plus VM, como el VMW 296/3-5 o el VM 246/3-5, entre otros. Se recomienda sustituirla cuando la caldera presente estos síntomas de fallo.
IVA incluido
Consultar por WhatsAppCalderas Vaillant compatibles con la referencia 0020092478
Placa electrónica con referencia 0020092478. 11 compatibilidades contrastadas: VMW 296/3-5 y VMW 296/3-5 R3.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Vaillant VMW 296/3-5 | ecoTEC plus VMW (mixta) | Contrastada |
| Vaillant VMW 296/3-5 R3 | ecoTEC plus VMW (mixta) | Contrastada |
| Vaillant VMW 296/3-5 R5 | ecoTEC plus VMW (mixta) | Contrastada |
| Vaillant VMW 346/3-5 | ecoTEC plus VMW (mixta) | Contrastada |
| Vaillant VMW 346/3-5 R3 | ecoTEC plus VMW (mixta) | Contrastada |
| Vaillant VMW 346/3-5 R5 | ecoTEC plus VMW (mixta) | Contrastada |
| Vaillant VM 246/3-5 | ecoTEC plus VM (solo calefaccion) | Contrastada |
| Vaillant VM 246/3-5 R3 | ecoTEC plus VM (solo calefaccion) | Contrastada |
| Vaillant VM 376/3-5 | ecoTEC plus VM (solo calefaccion) | Contrastada |
| Vaillant VM 376/3-5 R3 | ecoTEC plus VM (solo calefaccion) | Contrastada |
| Vaillant VM 376/3-5 R5 | ecoTEC plus VM (solo calefaccion) | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 0020092478 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 0020092478; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la placa electrónica 0020092478
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende y no da ninguna señal de vida.
Causa: La placa no gestiona correctamente el encendido, por lo que el ciclo de arranque no se inicia.
Verifica que llega corriente a la caldera y que el interruptor general está en posición correcta antes de descartar la placa.
- 02
En la pantalla aparece un código de avería relacionado con la placa o el control.
Causa: La electrónica detecta un fallo interno y lo muestra como código de error para bloquear la caldera por seguridad.
Anota el código exacto y consulta el manual de la caldera: algunos códigos de placa distinguen entre fallo de sensor y fallo de electrónica.
- 03
El termostato o el mando de la caldera no consiguen que el aparato encienda o cambie de temperatura.
Causa: Si la placa pierde la comunicación con los mandos, no ejecuta las órdenes aunque lleguen correctamente.
Comprueba pilas y conexión del termostato inalámbrico, si lo hay, antes de dar por hecho que es la placa.
- 04
La caldera se bloquea de forma intermitente, sin un patrón claro.
Causa: Un fallo puntual en la placa de control puede provocar bloqueos aleatorios sin una causa mecánica visible.
Lleva un registro de cuándo se bloquea (arranque en frío, tras ACS, etc.) para distinguir un fallo de placa de uno de sensor.
Códigos de error Vaillant que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| F.61 | Error de activación valvulería de gas | El driver/relé de la placa de circuitos impresos (PCB) no excita la válvula de gas cuando hay demanda. Verificar tensión en bornes de la válvula durante petición; si cableado y válvula están correctos y no llega orden estable, la PCB está defectuosa. |
| F.62 | Retardo de desconexión valvulería de gas | La salida de la PCB hacia la válvula queda pegada o con fuga (relé/etapa de potencia), manteniendo la válvula energizada tras apagado. Comprobar que el voltaje a la válvula cae inmediatamente al cesar la llama; si la tensión persiste y la válvula cierra al desenergizar manualmente, la PCB es la causa. |
| F.63 | Fallo: EEPROM | Corrupción/lectura inválida de la memoria EEPROM en la PCB. Verificar reintento y estabilidad de alimentación; si el fallo persiste, reprogramar si procede o sustituir la placa electrónica. |
| F.64 | Fallo en la electrónica / NTC | Avería del circuito de medida en la PCB que interpreta cortocircuito en NTC aun siendo correctas. Comprobar resistencias de NTC en sonda y en conector de placa; si lecturas son correctas y el aviso sigue, el fallo está en la entrada analógica de la PCB. |
| F.65 | Fallo: t.ª de la electrónica | La PCB detecta sobretemperatura interna o su sensor térmico está dañado. Verificar influencia térmica externa y ventilación; si la temperatura de entorno es normal y se reproduce, la electrónica/PCB está defectuosa. |
| F.67 | Fallo: electrónica/llama | Fallo en la electrónica de evaluación de llama de la PCB (señal de ionización implausible). Verificar electrodo/cable y corriente de ionización; si son correctos y sigue sin plausibilidad, la etapa de detección en la PCB está averiada. |
| F.70 | Código del aparato no válido (DSN) | Pantalla y PCB se han sustituido sin reprogramar el DSN/codificación, o la codificación de potencia de la placa no coincide. Verificar/ajustar DSN en menú de servicio y resistencia de codificación; si no es posible, montar PCB correcta y parametrizar. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Vaillant 0020092478
- Referencia de catálogo
- 0020092478
- Marca
- Vaillant
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Modelo de caldera identificado
- Vaillant VMW ES 346/3-5 (compatible también con VMW 296/3-5 y VM 376/3-5)
- Referencia de fábrica
- 0020092478
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Vaillant VMW 346/3-5 (PDF)Documento © Vaillant, facilitado como referencia técnica.
Dudas frecuentes sobre la placa electrónica 0020092478
¿La referencia 0020092478 es la correcta para mi Vaillant VMW ES 346/3-5?
¿Cuándo hay que sustituir esta placa de la VC 246/3-5?
¿Esta placa Ref. 0020092478 también vale para la Vaillant VM 376/3-5 R3?
