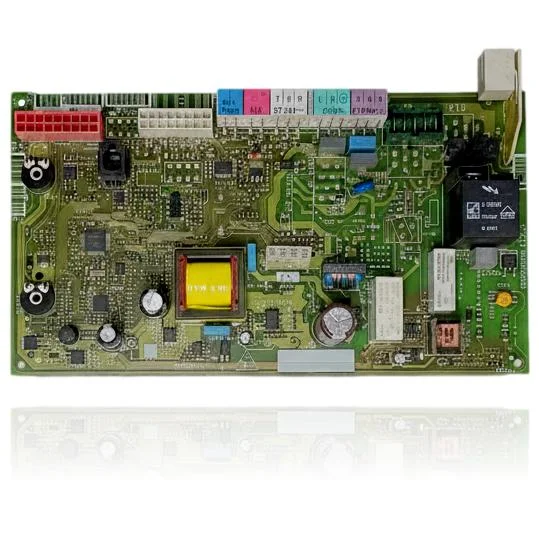

Placa Electrónica Vaillant Ecotec Plus VMW ES 296 3 5 R3 Ref. 0020092478
Cuando abres el grifo de agua caliente, la Placa Electrónica Vaillant Ecotec Plus VMW ES 296 3 5 R3 Ref. 0020092478 entra en acción para controlar el encendido y la modulación del quemador, así como la bomba y las seguridades de la caldera. Si esta placa falla, es posible que la caldera no arranque, se bloquee o muestre un comportamiento errático. Puedes notar problemas como el código de error F.61, que indica que la válvula de gas no recibe la orden de encendido, o F.64, que señala que la placa lee mal las sondas de temperatura. Esta pieza es compatible con modelos como el VMW 296/3-5 R3 y VMW 346/3-5, entre otros. Un técnico debe confirmar mediante diagnóstico si procede sustituirla cuando presente fallos en el encendido o en el funcionamiento general de la caldera.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- 0020092478
- Garantía
- 1 año
Calderas Vaillant compatibles con la referencia 0020092478
Placa electrónica con referencia 0020092478. 11 compatibilidades contrastadas: VMW 296/3-5 y VMW 296/3-5 R3.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Vaillant VMW 296/3-5 | ecoTEC plus VMW (mixta) | Contrastada |
| Vaillant VMW 296/3-5 R3 | ecoTEC plus VMW (mixta) | Contrastada |
| Vaillant VMW 296/3-5 R5 | ecoTEC plus VMW (mixta) | Contrastada |
| Vaillant VMW 346/3-5 | ecoTEC plus VMW (mixta) | Contrastada |
| Vaillant VMW 346/3-5 R3 | ecoTEC plus VMW (mixta) | Contrastada |
| Vaillant VMW 346/3-5 R5 | ecoTEC plus VMW (mixta) | Contrastada |
| Vaillant VM 246/3-5 | ecoTEC plus VM (solo calefaccion) | Contrastada |
| Vaillant VM 246/3-5 R3 | ecoTEC plus VM (solo calefaccion) | Contrastada |
| Vaillant VM 376/3-5 | ecoTEC plus VM (solo calefaccion) | Contrastada |
| Vaillant VM 376/3-5 R3 | ecoTEC plus VM (solo calefaccion) | Contrastada |
| Vaillant VM 376/3-5 R5 | ecoTEC plus VM (solo calefaccion) | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 0020092478 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 0020092478; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica 0020092478
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera está completamente apagada: no se enciende ningún piloto ni la pantalla.
Causa: La placa no llega a arrancar, así que el equipo no da ninguna señal de vida.
Antes de cambiar la placa, comprueba que le llegan 230 V y que su fusible interno está bien.
- 02
La bomba o el ventilador no arrancan aunque la caldera pide calor.
Causa: La placa no les envía la orden de ponerse en marcha.
No puentees contactos ni alimentes componentes directamente para probarlos. Solicita a un técnico que compruebe la causa conforme al manual del modelo y su revisión, sin anular las protecciones. El síntoma o código no confirma por sí solo que esta pieza esté averiada.
- 03
La placa tiene alguna zona quemada, o huele a quemado al abrir la caldera.
Causa: Un cortocircuito o una subida de tensión ha dañado componentes o pistas de la placa.
Revisa a simple vista los fusibles y los relés, y comprueba el diferencial de la vivienda por si hay una derivación eléctrica.
- 04
Tras un corte de luz, la caldera pierde la programación horaria que tenías puesta.
Causa: La placa no conserva los datos porque falla su pila de respaldo o su memoria interna.
Si la placa lleva pila de respaldo, cámbiala primero antes de dar la placa por averiada.
Códigos de error Vaillant que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F.61 | La válvula de gas no recibe la orden de encendido | Este síntoma puede estar relacionado con la pieza, pero no confirma que esté averiada. Un técnico debe comprobar el equipo y su revisión según el manual antes de decidir una reparación o sustitución. |
| F.62 | La válvula de gas no se cierra al apagar la caldera | Este síntoma puede estar relacionado con la pieza, pero no confirma que esté averiada. Un técnico debe comprobar el equipo y su revisión según el manual antes de decidir una reparación o sustitución. |
| F.63 | Fallo de la memoria interna de la placa (EEPROM) | La placa guarda sus ajustes en una memoria interna (EEPROM) y no consigue leerla bien. Prueba primero a cortar la corriente de la caldera un minuto y volver a encenderla. Si el error vuelve a aparecer, la memoria de la placa está dañada: hay que reprogramarla o, lo más habitual, sustituir la placa. |
| F.64 | La placa lee mal las sondas de temperatura | Este síntoma puede estar relacionado con la pieza, pero no confirma que esté averiada. Un técnico debe comprobar el equipo y su revisión según el manual antes de decidir una reparación o sustitución. |
| F.65 | La placa se calienta más de la cuenta | La placa detecta demasiada temperatura en su propio interior, o el sensor que la vigila está estropeado. Comprueba que la caldera ventila bien y que no hay ninguna fuente de calor pegada a la electrónica. Si la temperatura alrededor es normal y el error se repite, la placa está averiada. |
| F.67 | La placa no reconoce bien la llama | El circuito de la placa que vigila la llama recibe una señal que no cuadra. Revisa el electrodo de ionización y su cable: estado, conexión y que no estén sucios o gastados. Si están bien y el error continúa, la parte de la placa que detecta la llama está averiada y hay que sustituirla. |
| F.70 | El código del aparato (DSN) no coincide | Suele salir cuando se ha cambiado la pantalla o la placa sin volver a grabar el código del aparato (DSN), o cuando la placa montada no corresponde a la potencia de esa caldera. Un técnico puede ajustar el DSN desde el menú de servicio; si no es posible, hay que montar la placa correcta para ese modelo y configurarla. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Vaillant 0020092478
- Referencia de catálogo
- 0020092478
- SKU interno Uniclima
- PEEPCMW296XX
- Marca
- Vaillant
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 3 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Modelos de caldera confirmados para la referencia 0020092478
- Vaillant VMW ES 296/3-5 R3 (y compatibles VMW ES 346/3-5, VM 376/3-5)
Dudas frecuentes sobre la placa electrónica 0020092478
¿Esta placa Ref. 0020092478 vale para una Vaillant Ecotec Plus VMW ES 296/3-5 R3?
