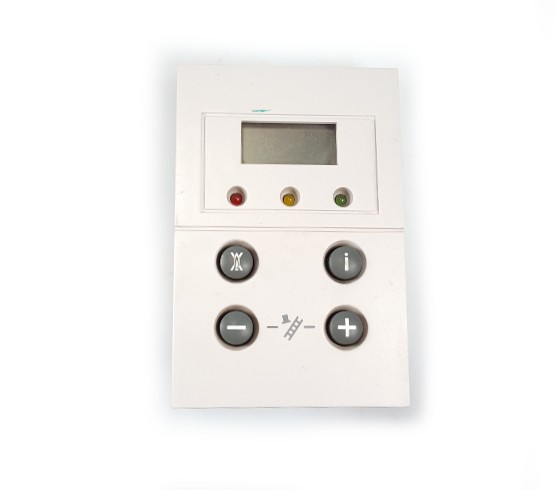

Placa Electrónica Control Vaillant Ecotec PRO VMW ES 226 3 3 Ref. 0020132764
Cuando abres el grifo de agua caliente, la Placa Electrónica Control Vaillant Ecotec PRO VMW ES 226 3 3 Ref. 0020132764 se encarga de gestionar el encendido y la modulación del quemador, así como la bomba y las seguridades de la caldera. Si esta pieza falla, notarás que la caldera no arranca, se bloquea o presenta un comportamiento errático, mostrando códigos de error como F.61, F.62, F.63, F.64 o F.65. Es compatible con calderas de la gama ecoTEC pro, como los modelos VMW 226/3-3 y VMW 236/3-5, entre otras. Un técnico debe confirmar mediante diagnóstico si procede sustituirla cuando experimentes estos síntomas para restablecer el funcionamiento normal de tu sistema.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- 0020132764
- Garantía
- 1 año
Calderas Vaillant compatibles con la referencia 0020132764
Placa electrónica con referencia 0020132764. Dos compatibilidades contrastadas: VMW 226/3-3 y VMW 236/3-5.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Vaillant VMW 226/3-3 | ecoTEC pro | Contrastada |
| Vaillant VMW 236/3-5 | ecoTEC pro | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 0020132764 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 0020132764; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica 0020132764
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no arranca nunca, ni intenta encender, aunque tiene corriente.
Causa: La placa tiene un transformador que genera la tensión de control; si falla, no hay energía para el resto de componentes.
Mira que la pletina de fijación y los conectores del transformador no estén sueltos o con mal contacto.
- 02
La caldera enciende la llama pero se apaga a los pocos segundos, repitiendo el intento varias veces.
Causa: La placa controla el tiempo de seguridad de la llama; si falla, corta el suministro de gas aunque la llama esté encendida.
Revisa el electrodo de ionización y su cableado antes de pensar que el fallo está en la placa.
- 03
Aparecen cortes de corriente en la caldera que coinciden con vibraciones o golpes cerca de la instalación.
Causa: Al ser una placa más compacta, un mal contacto en su fijación o conectores se nota más con vibración que en modelos más grandes.
Aprieta la pletina de fijación y verifica que ningún conector esté flojo antes de cambiar la placa.
- 04
La caldera funciona en calefacción pero nunca da agua caliente, o al revés.
Causa: La placa gestiona qué circuito activar según la demanda; un fallo en esa lógica bloquea uno de los dos modos sin afectar al otro.
Comprueba que la demanda de ACS o calefacción llega bien al sistema antes de atribuir el fallo a la placa.
Códigos de error Vaillant que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F.61 | Fallo control válvula combustible | La placa electrónica (0020132764) puede fallar en la etapa de mando a la válvula de gas, de modo que no envía la señal/voltaje correcto y la valvulería no se activa; verificar tensión/señal desde el conector de la placa hacia la válvula y continuidad del mazo. |
| F.62 | Fallo retardo descon. válvula combustible | La electrónica de la placa puede retardar indebidamente el cierre de la válvula de gas (circuito de apagado), generando el fallo; comprobar que la salida/relé de la placa corta de inmediato al perder llama y descartar fuga mecánica en la válvula. |
| F.63 | Fallo EEPROM | Corrupción o defecto de la EEPROM integrada en la placa electrónica; si tras reinicios el código persiste, confirmar con diagnóstico y sustituir/parametrizar la placa según procedimiento del fabricante. |
| F.64 | Fallo electrónica/sonda | Avería en el circuito analógico/ADC de la placa que mide las NTC (ida/retorno); verificar primero NTC y cableado y, si son correctos, confirmar defecto en la electrónica de la placa. |
| F.65 | Fallo temp. de electrónica | Sobrecalentamiento/daño térmico en la electrónica de la placa; inspeccionar emplazamiento y fuentes de calor externas y comprobar la placa (signos de calor, componentes degradados) y su ventilación. |
| F.67 | Fallo electrónica/llama | Defecto en el circuito de detección de llama/ASIC de la placa que provoca señal de llama no plausible; verificar toma de tierra, electrodo/cable de ionización y, si la señal es correcta, la electrónica de la placa. |
| F.70 | Fallo: código aparato no válido | Tras sustituir la placa, el DSN/código del aparato no coincide o falta la resistencia de codificación; verificar y configurar el DSN en d.93 o montar la resistencia de codificación correcta para la nueva placa. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Vaillant 0020132764
- Referencia de catálogo
- 0020132764
- Marca
- Vaillant
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 9 €; gratis desde 120 € solo en la península
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- tensión
- 0V/AC
- frecuencia
- 4V/DC
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Vaillant VMW 226/3-3 (PDF) Documento © Vaillant, facilitado como referencia técnica.
Dudas frecuentes sobre la placa electrónica 0020132764
¿Sirve esta placa para una Vaillant VMW 226/3-3?
¿Cómo distingo esta placa de otras similares de la gama Vaillant VM/VMW/VU?
Recambios relacionados con Vaillant ecoTEC pro
¿Tu caldera Vaillant muestra un código de error?
Mira qué significa en nuestras guías de errores de Vaillant antes de decidir si hay que cambiar esta pieza.
