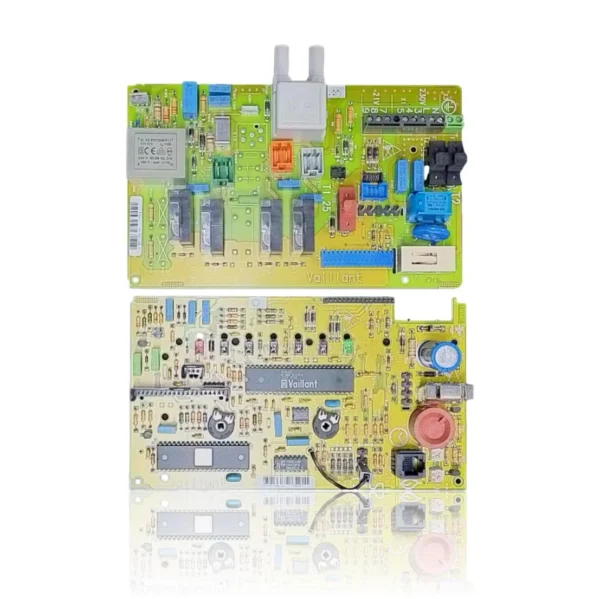

Placa Electrónica Vaillant VCM 242/1 E - Ref. 130438
La Placa Electrónica Vaillant VCM 242/1 E - Ref. 130438 es el repuesto ideal para las calderas Vaillant de la gama Turboblock VCM y VC. Su función principal es controlar el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Cuando esta pieza falla, el usuario puede notar que la caldera no arranca, se bloquea o presenta un comportamiento errático. Este componente es compatible con modelos como VCM 182/1 E, VCM 242/1 E y VC 240/1, entre otros. Un técnico debe confirmar mediante diagnóstico si procede sustituir la placa cuando se presenten errores como F.61 o F.65, indicando problemas en la activación de la valvulería de gas o en la temperatura de la electrónica.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- 130438
- Garantía
- 1 año
Calderas Vaillant compatibles con la referencia 130438
Placa electrónica con referencia 130438. Ocho compatibilidades contrastadas: VCM 182/1 E y VCM 242/1 E.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Vaillant VCM 182/1 E | Turboblock VCM (serie /1 E) | Contrastada |
| Vaillant VCM 242/1 E | Turboblock VCM (serie /1 E) | Contrastada |
| Vaillant VCM 282/1 E | Turboblock VCM (serie /1 E) | Contrastada |
| Vaillant VCM 240/1 | Turboblock VCM (serie /1 E) | Contrastada |
| Vaillant VCM 260/1 | Turboblock VCM (serie /1 E) | Contrastada |
| Vaillant VCM 180/1 | Turboblock VCM (serie /1 E) | Contrastada |
| Vaillant VC 240/1 | VC (serie /1 E) | Contrastada |
| Vaillant VC 242/1 E | VC (serie /1 E) | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 130438 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 130438; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica 130438
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende ni una luz, está completamente muerta.
Causa: El transformador o la etapa de alimentación de la placa ha dejado de entregar corriente a los circuitos.
Mira el fusible de la placa y si llega corriente de red antes de sustituirla.
- 02
Se bloquea con un código de error y no se puede rearmar desde el propio aparato.
Causa: La placa mantiene activo un bloqueo de seguridad tras detectar una anomalía.
Corta la corriente general unos minutos y comprueba si el código reaparece antes de cambiar la placa.
- 03
El agua caliente sanitaria no llega, pero la calefacción sí funciona.
Causa: La placa no está dando la orden de conmutación correcta hacia el circuito de ACS.
Revisa que el caudal de agua abre bien el conmutador de flujo antes de asumir que es la placa.
- 04
La caldera pierde los parámetros configurados o se reinicia sola.
Causa: Hay un fallo en la alimentación estabilizada de la placa que provoca reinicios del microcontrolador.
Observa si el reinicio coincide con el uso de otros aparatos eléctricos de la casa, para descartar caídas de corriente externas antes de cambiar la placa.
Códigos de error Vaillant que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F.61 | Error de activación de la valvulería de gas. | El relé/etapa de salida de la placa electrónica (auxiliar/principal) no conmuta correctamente la válvula de gas. Verificar alimentación a la válvula en bornes, continuidad del mazo y, si todo es correcto, sustituir la placa para confirmar. |
| F.62 | Retardo de desconexión de la valvulería de gas. | Este síntoma puede estar relacionado con la pieza, pero no confirma que esté averiada. Un técnico debe comprobar el equipo y su revisión según el manual antes de decidir una reparación o sustitución. |
| F.63 | Fallo: EEPROM (electrónica). | Corrupción/defecto de la memoria EEPROM de la placa electrónica. Verificar reinicios y parámetros; la comprobación estándar es sustituir la placa por una nueva o programada para descartar el fallo. |
| F.64 | Fallo en la electrónica/NTC. | Defecto en la etapa de medida/ADC o alimentación de sondas en la placa electrónica. Comprobar NTC y cableado; si las sondas miden bien pero el código persiste, la causa es la placa. |
| F.65 | Fallo: temperatura de la electrónica demasiado alta. | El sensor térmico de la placa detecta sobretemperatura o la propia placa está dañada. Verificar ventilación/ubicación y temperaturas; si son normales y el error se repite, sustituir la placa. |
| F.67 | Fallo: electrónica/llama (señal de llama no plausible). | La etapa de detección/ionización en placa entrega una señal incoherente. Verificar electrodo, cable y polaridad; si todo está correcto, el fallo está en la placa electrónica. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Vaillant 130438
- Referencia de catálogo
- 130438
- SKU interno Uniclima
- PEVCMES2421
- Marca
- Vaillant
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Fabricante (serigrafía)
- Vaillant
- Fusible
- T1,25
- Tensión de alimentación
- 230V 50-60Hz
- Código del transformador
- SI 20-BXT648/512T
- Tensión del transformador (etiqueta)
- 333V 50-60Hz / 180V
Dudas frecuentes sobre la placa electrónica 130438
¿La placa electrónica Vaillant VCM 242/1 E lleva el nombre del fabricante impreso?
¿Esta placa es compatible con modelos de la gama Turboblock VCM?
¿Qué transformador lleva la placa electrónica Vaillant VCM 242/1 E?
¿Cuántos modelos son compatibles con la placa electrónica Vaillant VCM 242/1 E?
¿Qué códigos de error son documentados para esta placa?
¿Cuál es la referencia de la placa electrónica Vaillant VCM 242/1 E?
