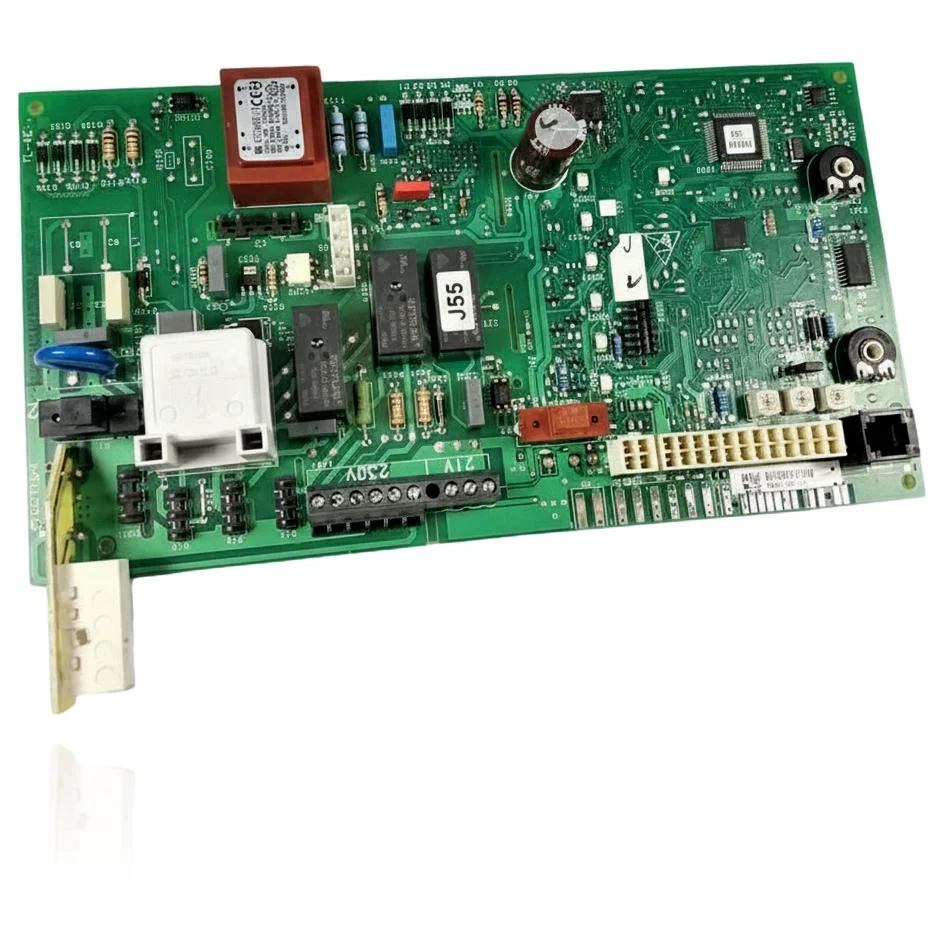

Placa Electrónica Control Vaillant VMI ES 32 362 7 R3 Ref. 0020034604
La Placa Electrónica Control Vaillant VMI ES 32 362 7 R3 Ref. 0020034604 se utiliza en calderas Vaillant de la gama VMI, entre otras. Esta placa electrónica de control gobierna el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Cuando falla, puedes notar que la caldera no arranca, se bloquea o se comporta de forma errática. Es compatible con modelos como el VMI 280-7 y VMI 282-7, así como con varios modelos de las gamas VMW y VM. Se debe sustituir cuando se presentan errores como F.63, F.64 o F.65.
IVA incluido
Consultar por WhatsAppCalderas Vaillant compatibles con la referencia 0020034604
Placa electrónica con referencia 0020034604. 14 compatibilidades contrastadas: VMW 240/2-3 y VMW 240/2-3 R1.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Vaillant VMW 240/2-3 | VMW (mixta turboTEC/turboMAX, mural mixta) | Contrastada |
| Vaillant VMW 240/2-3 R1 | VMW (mixta turboTEC/turboMAX, mural mixta) | Contrastada |
| Vaillant VMW 242/2-3 R1 | VMW (mixta turboTEC/turboMAX, mural mixta) | Contrastada |
| Vaillant VMW 242/2-3 R2 | VMW (mixta turboTEC/turboMAX, mural mixta) | Contrastada |
| Vaillant VMW 242-5 | VMW (mixta turboTEC/turboMAX, mural mixta) | Contrastada |
| Vaillant VMW 280/2-5 | VMW (mixta turboTEC/turboMAX, mural mixta) | Contrastada |
| Vaillant VMW 282/2-5 | VMW (mixta turboTEC/turboMAX, mural mixta) | Contrastada |
| Vaillant VM 240/2-5 | VM (solo calefacción) | Contrastada |
| Vaillant VM 242/2-5 | VM (solo calefacción) | Contrastada |
| Vaillant VM 280/2-5 | VM (solo calefacción) | Contrastada |
| Vaillant VM 282/2-5 | VM (solo calefacción) | Contrastada |
| Vaillant VM 202/2-5 | VM (solo calefacción) | Contrastada |
| Vaillant VMI 280-7 | VMI (compacta interior) | Contrastada |
| Vaillant VMI 282-7 | VMI (compacta interior) | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 0020034604 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 0020034604; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la placa electrónica 0020034604
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende al pulsar el interruptor
Causa: La placa operativa impide que se envíen órdenes de encendido a los componentes
Verifica que el diferencial de la vivienda no haya saltado antes de revisar la placa
- 02
Huele a quemado cerca de la caldera y luego deja de funcionar
Causa: Un relé o componente dañado en la placa puede sobrecalentarse y dejar de funcionar
Con la caldera apagada y desenchufada, revisa la placa en busca de marcas oscuras o de fusión
- 03
El agua caliente sale tibia o irregular, aunque el gas y el agua llegan bien
Causa: La placa regula la modulación de la llama; si falla, la potencia entregada varía sin control
Comprueba que el caudal de agua y la presión de la instalación son correctos
- 04
La caldera hace un clic al intentar encender pero no arranca
Causa: Ese clic suele ser el relé de la placa intentando conmutar sin éxito
Escucha si el clic se repite varias veces seguidas, esto ayuda a describir el fallo al técnico
- 05
Se pierde la programación o la hora cada vez que hay un corte de luz
Causa: La placa guarda esos datos en su memoria interna; si el respaldo falla, se borran con cada corte
Comprueba si el problema ocurre siempre con cortes de suministro antes de considerar la placa como averiada
Códigos de error Vaillant que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| F.63 | Error de EEPROM: fallo en la memoria de configuración de la electrónica de la caldera. | La EEPROM reside físicamente en esta placa electrónica principal; si la memoria se corrompe o falla, la causa es la propia placa. Verificar: tras reset el código persiste y, con conexiones y sensores correctos, el fallo se reproduce; confirma sustitución de la placa. |
| F.64 | Error de electrónica / NTC: avería en la electrónica o cortocircuito en las sondas NTC de ida/retorno. | Cuando se descarta cortocircuito en las NTC (comprobando sondas y cableado con polímetro), el fallo de la propia electrónica que procesa esas señales apunta a esta placa principal. Verificar: NTC y conexiones correctas pero el código persiste tras reset = placa defectuosa. |
| F.65 | Error de temperatura de la electrónica: la placa electrónica se sobrecalienta. | El sensor de temperatura de la propia electrónica detecta exceso de calor en la placa; si se descarta una fuente de calor externa o falta de ventilación, el origen es un defecto de la placa. Verificar: ambiente/ventilación normales pero el código se repite = placa averiada. |
| F.61 | Error en la regulación/activación de la válvula de gas: la electrónica no consigue gobernar la válvula de gas. | La placa electrónica es la que pilota la válvula de gas; descartados cableado a masa, cortocircuito y la propia válvula con polímetro, la causa documentada restante es la placa. Verificar: cableado y bobinas de la válvula correctos pero el código persiste = placa defectuosa (la placa es una de las causas, no la única). |
| F.62 | Error de válvula de gas por retraso en el apagado: se detecta desconexión retardada de la válvula de gas. | La placa electrónica gestiona el cierre/temporización de la válvula y la señal del electrodo; descartados válvula y electrodo de detección, el defecto de la electrónica de control apunta a esta placa. Verificar: válvula y electrodo correctos pero el código se repite = placa (causa concurrente con válvula/electrodo). |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Vaillant 0020034604
- Referencia de catálogo
- 0020034604
- Marca
- Vaillant
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 5 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Regleta de conexión (zona central, serigrafiada)
- 230V y 21V
- Marca de posición/lote sobre relé (pegatina)
- J55
- La regleta '230V'/'21V' y la pegatina 'J55' son marcas de fabricación de la propia placa (tensión de conexión y posición/lote), no un código de fabricante ni de referencia de repuesto.
- La compatibilidad con los modelos indicados es la información confirmada de esta ficha; 'J55' no sirve para confirmar que es la referencia exacta que necesitas.
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Vaillant VMW 242/2-3 R2 (PDF)Documento © Vaillant, facilitado como referencia técnica.
Dudas frecuentes sobre la placa electrónica 0020034604
¿Qué significa la marca ’J55’ que aparece en esta placa?
¿Esta placa es compatible con calderas de la gama VMW?
¿Cuántos modelos son compatibles con esta placa?
¿Qué códigos de error son documentados para esta placa?
¿Esta placa es adecuada para la gama VM?
¿Cuál es la referencia de esta placa?
