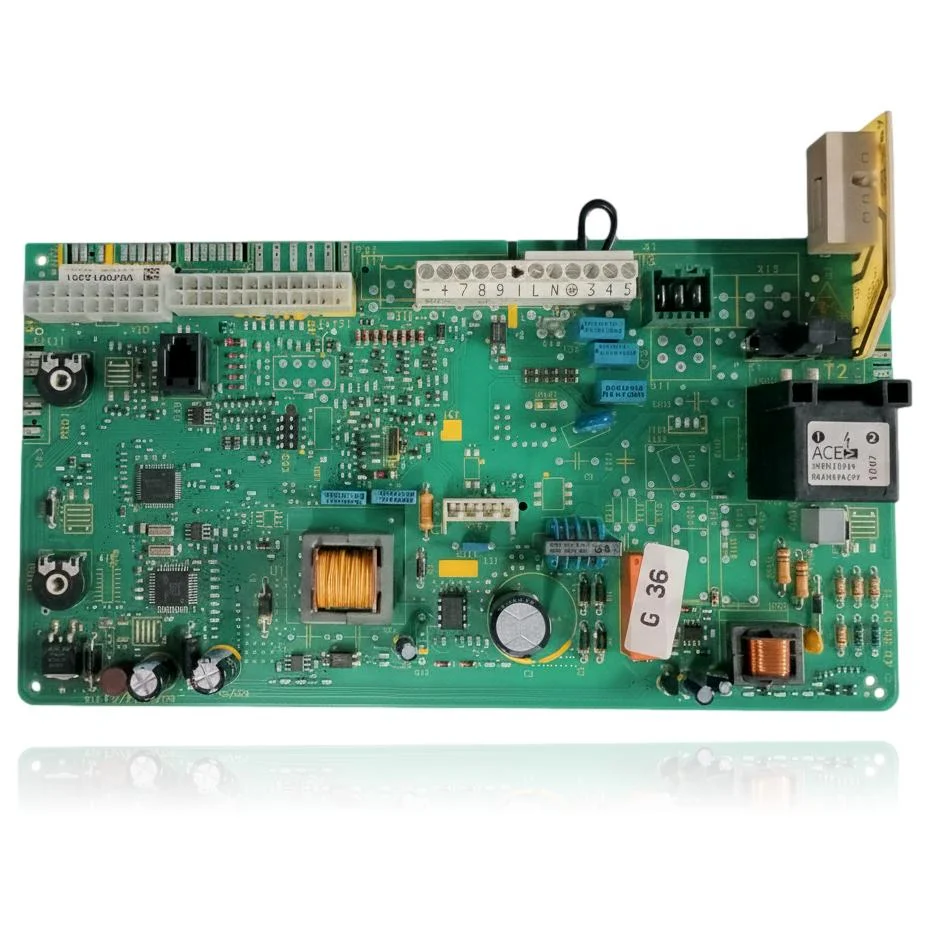

Placa Electrónica Vaillant VMW 240 3 3M Turbotec Ref. 0020092371
La placa electrónica de control gestiona el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Si falla, la caldera puede no arrancar, bloquearse o comportarse de forma errática, lo que se puede traducir en errores como F.63, F.64, F.65 o F.67. Esta pieza es compatible con calderas de las gamas Turbotec Pro y Turbotec Plus, así como con algunos modelos de Atmotec. Se monta en modelos como el VMW 240/3-3 M y el VMW 242/4-3 M, entre otros. Un técnico debe confirmar mediante diagnóstico si procede sustituirla cuando se presenten los síntomas mencionados o errores en el sistema.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- 0020092371
- Garantía
- 1 año
Calderas Vaillant compatibles con la referencia 0020092371
Placa electrónica con referencia 0020092371. 11 compatibilidades contrastadas: VMW 242/4-3 M R1 y VMW 242/4-3 M.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Vaillant VMW 242/4-3 M R1 | Turbotec Pro (VMW) | Contrastada |
| Vaillant VMW 242/4-3 M | Turbotec Pro (VMW) | Contrastada |
| Vaillant VMW 202/4-3 M | Turbotec Pro (VMW) | Contrastada |
| Vaillant VMW 242/4-5 M | Turbotec Plus (VMW) | Contrastada |
| Vaillant VMW 242/4-5 M R2 | Turbotec Plus (VMW) | Contrastada |
| Vaillant VMW 282/4-5 R2 | Turbotec Plus (VMW) | Contrastada |
| Vaillant VMW 322/4-5 R2 | Turbotec Plus (VMW) | Contrastada |
| Vaillant VMW 240/3-3 M | Atmotec Pro/Plus (VMW) | Contrastada |
| Vaillant VMW 240/3-5 M | Atmotec Pro/Plus (VMW) | Contrastada |
| Vaillant VMW 280/3-5 | Atmotec Pro/Plus (VMW) | Contrastada |
| Vaillant VMW 282/4-3 | Atmotec Pro/Plus (VMW) | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 0020092371 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 0020092371; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica 0020092371
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera está completamente muerta: ni un piloto, ni pantalla, nada.
Causa: La placa reparte la alimentación al resto de la electrónica; si falla, el equipo no da ninguna señal de vida.
Antes de comprar, comprueba el fusible general de la instalación y el interruptor de la caldera, que a veces se confunde con una placa muerta.
- 02
Intenta encender, hace ruido de ventilador y chispa de encendido, pero se corta a los pocos segundos y no llega a quedarse encendida.
Causa: La placa secuencia el encendido y aborta el proceso si no recibe la señal de llama a tiempo; un fallo en esa lógica corta el arranque aunque el resto de componentes funcione.
Mira visualmente que hay chispa y llama en el quemador durante el intento, para descartar el electrodo o la válvula de gas antes que la placa.
- 03
El código de error de la pantalla no coincide con ninguna avería real que encuentres al revisar la caldera.
Causa: Cuando el fallo está en el microprocesador o en sus entradas, puede mostrar errores de sondas o presostatos que en realidad están bien.
Mide con un polímetro el componente que señala el error antes de sustituir la placa, para confirmar si el fallo es suyo o de la lectura.
- 04
La caldera responde de forma intermitente: unas veces enciende bien y otras no hace nada.
Causa: Un fallo de contacto en la placa, por soldadura o conector deteriorado, da una respuesta inconsistente según la vibración o la temperatura del momento.
Golpea suavemente la carcasa de la placa mientras observas si el comportamiento cambia; si es así, apunta a un problema interno de la placa.
Códigos de error Vaillant que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F.63 | Error de EEPROM: la memoria de configuración/calibración de la electrónica está dañada. | La EEPROM reside físicamente en esta placa electrónica principal; cuando la documentación indica 'sistema electrónico averiado' la causa es la propia PCB. Verificar: el código persiste tras resetear y no depende de ningún componente externo (válvula, sondas); si reaparece, sustituir la placa. |
| F.64 | Error en el sistema electrónico / sondas: fallo en la electrónica o cortocircuito en la sonda de ida o retorno. | La causa documentada incluye explícitamente 'sistema electrónico averiado' (la PCB). Verificar primero las sondas NTC de ida/retorno (resistencia y conexionado); si las sondas y su cableado están correctos y el fallo persiste, el origen es esta placa. |
| F.65 | Temperatura del sistema electrónico demasiado elevada: la electrónica se ha sobrecalentado. | El sensor de temperatura está integrado en la placa; el código salta por sobrecalentamiento externo de la PCB o por avería de la propia electrónica. Verificar: descartar fuente de calor externa o mala ventilación; si la ubicación es correcta y persiste, la placa está defectuosa. |
| F.67 | Señal de entrada del control de llama fuera de los límites (electrónica de detección de llama). | La causa documentada es 'sistema electrónico averiado': la etapa de detección/ionización de llama de la placa entrega una señal fuera de rango. Verificar primero el electrodo de ionización y su cableado; si están correctos y la señal sigue fuera de límites, el fallo es de esta placa. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Vaillant 0020092371
- Referencia de catálogo
- 0020092371
- SKU interno Uniclima
- TC00443X
- Marca
- Vaillant
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 4 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- tensión
- 12V
Dudas frecuentes sobre la placa electrónica 0020092371
¿Es esta placa Ref. 0020092371 la que monta la Vaillant VMW 240 3 3M Turbotec?
