Placa Electrónica V-GROUP 0020027894 · PM-02 Para Saunier Duval Isomax F35 H-MOD MOD.2

Placa electrónica principal o circuito impreso que gestiona el encendido, la modulación, las seguridades y la comunicación de la caldera. Se sitúa detrás del frontal, en la caja de control.

Tipo de pieza: Saunier Duval
Estado: Reacondicionado
SKU interno: PLC058
Garantía: 1 año

IVA incluido Stock · 3 Uds

Compatibilidad

Calderas Saunier Duval compatibles

Saunier Duval. Dos compatibilidades contrastadas: Saunier Duval Isotwin F 30 E H-MOD y Saunier Duval Isotwin F30 H-MOD. Hay otros 4 modelos que todavía estamos comprobando.

Compatibilidad contrastada

Modelo de caldera	Familia	Verificación
Saunier Duval Isotwin F 30 E H-MOD	Saunier Duval	Contrastada
Saunier Duval Isotwin F30 H-MOD	Saunier Duval	Contrastada

Modelos pendientes de comprobar

Estos modelos aparecen asociados a esta referencia, pero todavía no hemos terminado de comprobarlos, así que no los damos por compatibles. Si tu caldera es una de ellas, mándanos una foto de la pieza que vas a sustituir y lo verificamos antes de que compres.

Saunier Duval Isotwin F30 H	Saunier Duval	Sin confirmar
Saunier Duval Master 3 30 SE	Saunier Duval	Sin confirmar
Saunier Duval Isotwin 30 kW	Saunier Duval	Sin confirmar
Saunier Duval Isomax F35 H-MOD MOD.2	Saunier Duval	Sin confirmar

¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp

Guía

Cómo comprobar si es la pieza de tu caldera

La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.

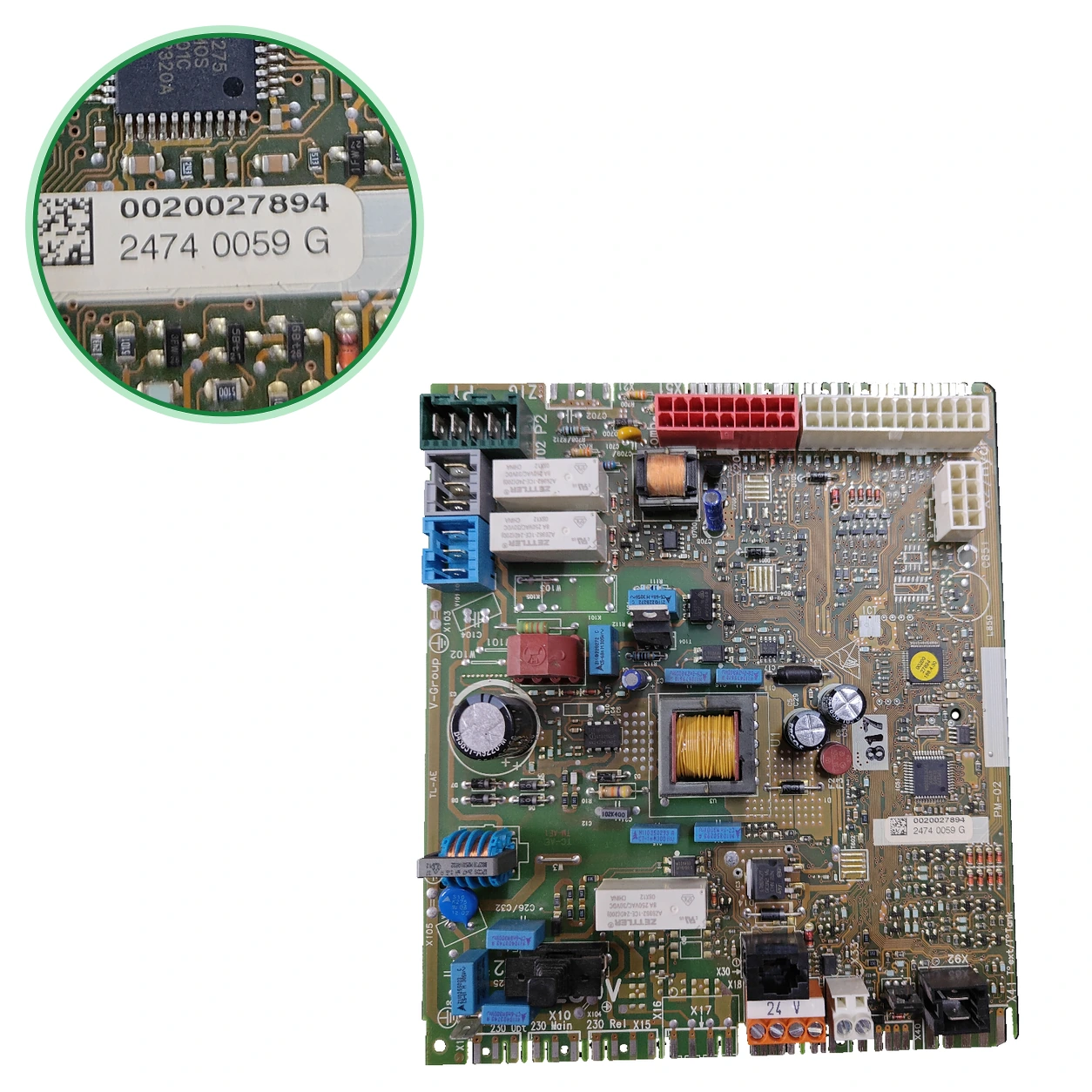

Busca en la placa los marcados 0020027894, PM-02 y 2474 0059 G. El circuito integrado de nuestra unidad lleva 00200 27894 188.4.30.
Compara los relés Zettler (AZ6962-1CE-24D(200) y AZ849-1C-24D(200)) y las conexiones rotuladas 24 V, 230 Out, 230 Main y 230 Rel.
avisa de que bajo una misma referencia se han fabricado versiones distintas: compara el número y la posición de relés y conectores.
Por confirmar: No la confundas con la 20048284 (placa que para la F35 H-MOD) ni con la 0020212696 (Isomax Condens F 35).
Si coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera.

Reparación de placas electrónicas · Reparación de calderas Saunier Duval

Diagnóstico y códigos de error

Síntomas que requieren diagnóstico en el saunier duval

Síntomas y averías frecuentes

01
La caldera no enciende o no responde a ninguna orden del panel de control.
Causa: Se registra como motivo para cambiar la placa 0020027894. Que un técnico lo confirme antes de cambiarla.
02
Errores erráticos o continuos, reinicios inesperados, relés pegados, componentes quemados u oxidación en el circuito.
Causa: Esa los cita como señales de placa dañada.
03
La caldera no enciende al arrancar y aparece F.28.
Causa: Gas insuficiente, sifón de condensados obstruido o encendido fallido.
Que un técnico revise el gas, el sifón y el electrodo. No tocar la llave de gas.
04
La llama se apaga durante el funcionamiento y la caldera intenta encender varias veces.
Causa: Electrodo de ionización sucio, recirculación de humos o corte de gas.
Que un técnico revise el electrodo, los humos y el suministro de gas.
05
Aparece F.00, F.01, F.10 o F.11 en la pantalla.
Causa: Conector de la sonda flojo, mazo de cables interrumpido o sonda NTC averiada.
Que un técnico revise primero los conectores y después la sonda.
06
La caldera se para y muestra F13 en la pantalla.
Causa: Fallo interno de la placa principal.
Comprobar las conexiones de la placa, el código de producto y hacer un reset. Si vuelve a aparecer, que lo revise un técnico.
07
Aparece F12 en la pantalla de la caldera.
Causa: Problema en la línea eBUS.
Revisar la línea eBUS. Si el código sigue, que lo revise un técnico.

Códigos de error Saunier Duval que requieren diagnóstico

Código	Avería	Comprobaciones técnicas
F.28	Fallo en el arranque: el quemador no llega a encender.	Antes de nada, que un técnico mire el gas, el sifón de condensados y el electrodo. Solo apunta a la placa si el gas llega bien y el encendido sigue fallando.
F.29	Pérdida de llama en funcionamiento: la caldera enciende y se apaga.	Que un técnico revise el electrodo de ionización, los humos y el suministro de gas. Apunta a la placa solo si el gas y el electrodo están bien.
F.00	Interrupción de la sonda de temperatura de ida (entrada).	Mira primero los conectores de la sonda y de la placa, que el manual revisa antes que la sonda. Si están bien, la sonda puede estar averiada. Apunta a la placa solo si sonda y conectores están bien.
F.01	Interrupción de la sonda de temperatura de retorno.	Mira primero los conectores de la sonda y de la placa, que el manual revisa antes que la sonda. Si están bien, la sonda puede estar averiada. Apunta a la placa solo si sonda y conectores están bien.
F.10	Cortocircuito en la sonda de temperatura de ida (entrada).	Que un técnico revise la sonda y el mazo de cables. Apunta a la placa solo si la sonda y el cableado están bien.
F.11	Cortocircuito en la sonda de temperatura de retorno.	Que un técnico revise la sonda y el mazo de cables. Apunta a la placa solo si la sonda y el cableado están bien.
F13	Avería de la placa principal.	Comprobar las conexiones de la placa, el código de producto y hacer un reset. Si el código vuelve a salir, apunta a la placa principal y lo debe revisar un técnico.
F12	Problema de tensión en la línea eBUS.	Revisar la línea eBUS. Si el código sigue, que lo revise un técnico.

Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.

Datos técnicos

Ficha del saunier duval Saunier Duval

SKU interno Uniclima: PLC058
Marca: Saunier Duval
Tipo de pieza: Saunier Duval
Unidades en stock: 3 uds
Estado: Reacondicionado
Garantía: 1 año
Envío: 1–2 días laborables (España peninsular)
Devolución: 14 días

Datos de la pieza y documentación disponible

Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.

Rele observado: ZETTLER AZ6962-1CE-24D(200)
Contactos del rele marcados: 8A 250VAC/30VDC
Conexiones marcadas: 24 V / 230 Out / 230 Main / 230 Rel
Inventario — Aplicación indicada en inventario: SAUNIER DUVAL ISOMAX F35 H-MOD MOD.2
Datos de — Peso: 0,376 kg ·
Identificación — Designación marcada: PM-02
Identificación — Código marcado: 0020027894
Identificación — Código marcado: 2474 0059 G
Identificación — Código marcado: PM-02
Identificación — Código marcado: 00200 27894 188.4.30
Ficha técnica — Rele observado: ZETTLER AZ6962-1CE-24D(200)
Ficha técnica — Contactos del rele marcados: 8A 250VAC/30VDC
Ficha técnica — Conexiones marcadas: 24 V / 230 Out / 230 Main / 230 Rel
Datos del inventario — Aplicación indicada en inventario: SAUNIER DUVAL ISOMAX F35 H-MOD MOD.2
Aplicaciones pendientes de comprobar: Saunier Duval Isomax F35 H-MOD MOD.2 — compatibilidad citada; pendiente de contraste. Consulta 24/10/2026 · 1 proveedor; pendiente de confirmar: Isomax F 35 H-MOD; Isotwin F 30 H-MOD. Declaración comercial para su ficha «Placa Electrónica Saunier Duval (0020027894)», no certificación de la unidad. Confirmar referencia OEM, revisión, configuración y variante de equipo antes de usarla.: el despiece de fabricante Isotwin F30E H-MOD, pág.12/34, identifica0020027894 como placa principal. La aplicación de esta referencia queda documentada para ese modelo; verificar configuración188.4.30 de la unidad antes de extenderla a otras variantes.

Antes de comprar

Por confirmar: Síntomas que atribuye a esta placa en la Isotwin F30 H; no son una tabla oficial de averías de la Isomax F35 H-MOD.
Por confirmar: Saunier Duval Isotwin F30 H
Por confirmar: Saunier Duval Master 3 30 SE: (lista de modelos)
Por confirmar: Saunier Duval Isotwin 30 kW: (lista de modelos)
No compatible o excluidos: Saunier Duval Isotwin Condens F 30 E — Carte principale S1040000; solo la lista con el 0020027894
No compatible o excluido en origen: Saunier Duval Isomax Condens F 35 (2010-2015) — placa principal 0020212696, sustituida por 0020255376
No compatible o excluidos: Saunier Duval Isomax F 28 E — húngara de usados: panel 05724800
No confundir: 20048284 — Placa (= 0020048284) que y dan para la Isomax F35 H-MOD — Otro código: ninguna ficha indica la versión MOD.2. Compara el código de tu placa con ambos.
No confundir: 0020212696 — Placa principal de la Isomax Condens F 35 (2010-2015); sustituida por 0020255376 — Otra caldera (condensación) y otro código: esa tabla no cita el 0020027894.
Por confirmar: unen el 0020027894 a la Isotwin F 30 E H-MOD y otras cuatro a la F30 H o F30 H-MOD. Ninguna la une a la Isomax F35 H-MOD con el 0020027894, que confirma; para ella la 20048284.
Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Saunier Duval Isomax F35 H-MOD MOD.2.

Preguntas frecuentes

Dudas frecuentes sobre el saunier duval

¿Dónde está el código de esta placa y qué otros marcados debo comparar?

Por confirmar: Nuestra unidad lleva marcados 0020027894, 2474 0059 G y la designación PM-02; el circuito integrado lleva 00200 27894 188.4.30. dice que la referencia suele ir serigrafiada en el circuito o en una pegatina del lateral.

¿Sirve para mi Saunier Duval Isomax F35 H-MOD MOD.2?

Comprueba el estado de cada modelo en los apartados de compatibilidad; las variantes pendientes no están validadas. Aplicación registrada: esta placa para la Isomax F35 H-MOD MOD.2. Sin confirmar: esa caldera con el 0020027894: lo dan para la Isotwin. Si tu caldera es otra versión, envíanos desde Contacto una foto de la etiqueta de la placa y de la placa de características.

¿En qué otras calderas se ha visto el 0020027894?

Comprueba el estado de cada modelo en los apartados de compatibilidad; las variantes pendientes no están validadas. Por confirmar: lo dan para la Isotwin F 30 E H-MOD; precisa «2007-2015»., y húngara de usados lo dan para la Isotwin F30 H-MOD, y para la F30 H. lo lista también para la Isotwin Condens F 30 E, pero y dan para ella la carte principale S1040000.

Por confirmar: ¿Es la misma placa que la 20048284 que para la Isomax F35 H-MOD?

no hay confirmación adicional que lo diga. y dan la 20048284 (= 0020048284) para la Isomax F35 H-MOD, sin indicar la versión MOD.2, y ninguna cita el 0020027894 para esa caldera. Confirmación registrada: el 0020027894 para la F35 H-MOD MOD.2: compara el código de tu placa con ambos.

¿Qué significan 0020027894, PM-02 y 2474 0059 G?

El 0020027894 es la referencia de fabricante Saunier Duval que da a la «carte principale»; su código de barras es 3532040897410. PM-02 es la designación marcada en la placa y 2474 0059 G otro código marcado. No los hemos hallado en sin confirmación adicional externa, así que no sabemos qué indican.

¿Qué síntomas apuntan a esta placa?

Por confirmar: en su ficha del 0020027894, la cambia si la caldera no enciende o no responde al panel, da errores erráticos o continuos, se reinicia o hay relés pegados, quemaduras u oxidación. Es la lista de: un técnico debe confirmar la avería.

¿Quién debe montarla y qué hay que comparar?

Un técnico cualificado: la placa gobierna un aparato de gas y lleva conexiones rotuladas 230. lo pide para evitar cortocircuitos y avisa de que hay versiones distintas bajo una misma referencia: compara relés y conectores.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.
