Placa Electrónica Saunier Duval SYMSI7.0 · PCB 125872-17 Para Themafast F 25 E H-MOD
Aplicación a la variante exacta pendiente de confirmar. Por confirmar: Es la tarjeta electrónica principal de la caldera. Esta unidad trabaja con red de 230 V (ALIM 230V en su etiqueta) y monta un relé OMRON G5Q-1A.
- Tipo de pieza
- Saunier Duval
- Estado
- Reacondicionado
- SKU interno
- PLC096
- Garantía
- 1 año
Calderas Saunier Duval compatibles
Saunier Duval. 0 compatibilidades contrastadas. Hay otros 9 modelos que todavía estamos comprobando.
Modelos pendientes de comprobar
Estos modelos aparecen asociados a esta referencia, pero todavía no hemos terminado de comprobarlos, así que no los damos por compatibles. Si tu caldera es una de ellas, mándanos una foto de la pieza que vas a sustituir y lo verificamos antes de que compres.
| Saunier Duval Themaclassic F 25 E | Saunier Duval | Sin confirmar |
|---|---|---|
| Saunier Duval Themafast F 25 E | Saunier Duval | Sin confirmar |
| Saunier Duval Themaplus C 23 a C 30 E y F 24 a F 30 E (incl. F 25 E H MOD y F 30 E H MOD) | Saunier Duval | Sin confirmar |
| Saunier Duval Themaclassic C 25 E y C 25 EV | Saunier Duval | Sin confirmar |
| Saunier Duval Thema C 23 a C 25 E, C AS, F 24 E, F 25 E y F AS 25 E | Saunier Duval | Sin confirmar |
| Saunier Duval Isotwin C 24 y F 24 E | Saunier Duval | Sin confirmar |
| Saunier Duval Isosplit C 24 EV a F 35 E H MOD | Saunier Duval | Sin confirmar |
| Saunier Duval Isofast y Thematek (modelo sin concretar) | Saunier Duval | Sin confirmar |
| Saunier Duval Themafast F25 E H-MOD | Saunier Duval | Sin confirmar |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.

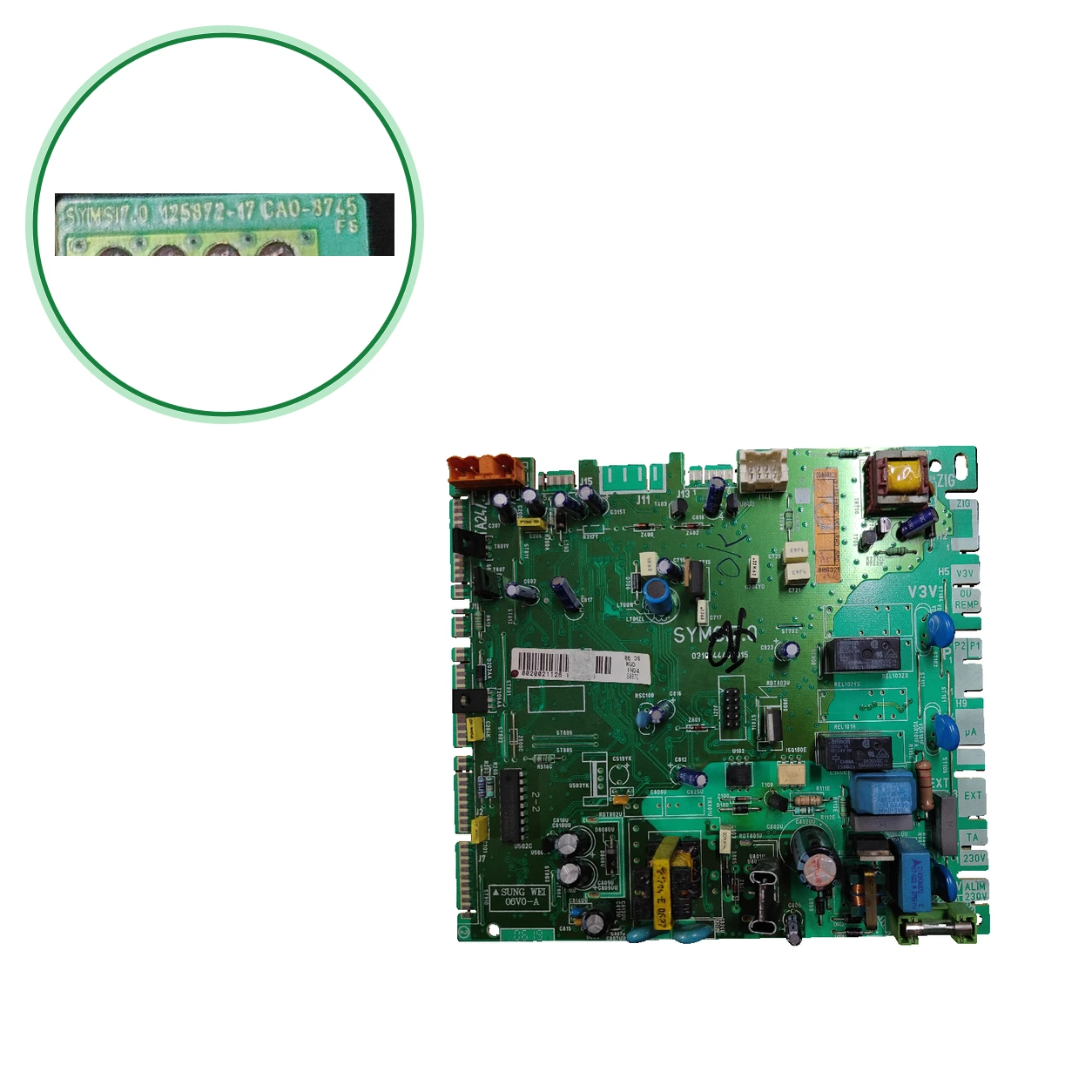

- Busca en tu placa el nombre SYMSI7.0, el código de circuito 125872-17 y el marcado 0020021126; esta unidad lleva además la versión V3 serigrafiada.
- Compara el relé OMRON G5Q-1A (bobina DC24V) y los bornes V3V, OU, REMP, P2, P1, H9, μA, EXT y TA con los de tu placa.
- No te fíes solo del nombre SYMSI7.0 ni de la referencia S1047000 de: contrasta el circuito 125872-17.
- La Themafast Condens es otra caldera: no la des por compatible sin comprobar los códigos.
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera y te la reservamos.
Reparación de placas electrónicas · Reparación de calderas Saunier Duval
Síntomas que requieren diagnóstico en el saunier duval
Síntomas y averías frecuentes
- 01
La caldera no enciende: el termostato de ambiente parpadea con el código 01 o 04.
Causa: El quemador no enciende o la llama no se detecta. Puede haber falta de gas.
Pulsa la tecla del termostato y sigue sus indicaciones. Si vuelve a salir, que lo revise un técnico.
- 02
La caldera no enciende: sale el código F28 (fallo de encendido).
Causa: Encendido fallido: puede ser gas, encendido, electrodo o placa.
Que lo revise un técnico.
- 03
La caldera se apaga en marcha y no vuelve a encender (código F29).
Causa: Corte de gas, recirculación de humos, condensados o toma de tierra defectuosa.
Que lo revise un técnico.
- 04
La caldera no enciende o se apaga en marcha y no vuelve a encender (códigos F28 o F29).
Causa: Fallo de encendido: puede ser falta de gas, contador de gas, encendido o placa.
Pon la caldera fuera de servicio, espera 5 segundos y vuelve a ponerla en marcha. Si persiste, que lo revise el SAT oficial.
- 05
La caldera no enciende al arrancar y aparece F.28.
Causa: Gas insuficiente, sifón de condensados obstruido o encendido fallido.
Que un técnico revise el gas, el sifón y el electrodo. No tocar la llave de gas.
- 06
La llama se apaga durante el funcionamiento y la caldera intenta encender varias veces.
Causa: Electrodo de ionización sucio, recirculación de humos o corte de gas.
Que un técnico revise el electrodo, los humos y el suministro de gas.
- 07
Aparece F.00, F.01, F.10 o F.11 en la pantalla.
Causa: Conector de la sonda flojo, mazo de cables interrumpido o sonda NTC averiada.
Que un técnico revise primero los conectores y después la sonda.
- 08
El piloto rojo parpadea y en pantalla aparece un código F con un número: la caldera se para por una anomalía.
Causa: La placa ha detectado una anomalía. El número indica cuál: encendido, tiro, sondas o circulación.
Haz un reset: apaga la caldera, espera 5 segundos y vuelve a encenderla. Si el fallo persiste, que lo revise el servicio técnico oficial.
- 09
La caldera no enciende el quemador, con el aviso F.28.
Causa: Gas, electrodos, presión de gas o polaridad.
Que lo revise un técnico. No intentes tocar la válvula de gas.
- 10
La caldera detecta llama con el quemador apagado: aviso F.27.
Causa: Humedad en el electrodo, o válvula de gas que no cierra.
Es un fallo de seguridad. Que lo revise un técnico de inmediato.
- 11
La caldera se bloquea con el aviso F.61, relacionado con la válvula de gas.
Causa: Fallo en el control de la válvula de gas.
Que lo revise un técnico: puede hacer falta cambiar la placa.
Códigos de error Saunier Duval que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F.28 | Fallo en el arranque: el encendido no se completa. | Código con punto, propio de las Isofast Condens. Puede deberse al gas, al encendido o a la placa; que lo revise un técnico. |
| F00 | Sonda de temperatura de ida (NTC2) desconectada. | Mira si el conector de la sonda está suelto. Si sigue, que lo revise un técnico: apunta a la sonda, al cable o a la placa. |
| F01 | Sonda de temperatura de retorno (NTC5) desconectada. | Igual que el F00: revisa el conector y, si sigue, que lo revise un técnico. |
| F27 | Fallo en la detección de la llama: el control de llama no es fiable. | Si sale al encender o al apagar, que lo revise un técnico: puede ser humedad en la electrónica o el control de llama. |
| F29 | Pérdida de llama durante el funcionamiento. | Si se repite, que lo revise un técnico: puede ser un corte de gas, recirculación de humos o una toma de tierra defectuosa. |
| F61 | Fallo de activación de la válvula de gas. | Que lo revise un técnico: puede ser el cableado de la válvula, sus bobinas o la electrónica. |
| F62 | La válvula de gas no cierra a tiempo tras apagarse la llama. | Que lo revise un técnico: la válvula de gas o la electrónica son los sospechosos. |
| F15 | Fallo en la detección de llama: hay llama con el quemador parado. | Si sale al apagar o al encender, que lo revise un técnico: apunta a la placa o al control de llama. |
| F5 | Fallo de la sonda de ida de calefacción (NTC2). | Mira si el conector de la sonda está suelto. Si sigue, que lo revise un técnico: apunta a la sonda, al cable o a la placa. |
| F1 | Fallo de encendido, posible falta de gas (en los Themafast C; en los NOx sale como F28 o F29). | Pon la caldera fuera de servicio, espera 5 segundos y vuelve a ponerla en marcha. Si persiste, que lo revise un técnico. |
| F.10 | Cortocircuito en la sonda de temperatura de ida (entrada). | Que un técnico revise la sonda y el mazo de cables. Apunta a la placa solo si la sonda y el cableado están bien. |
| F.11 | Cortocircuito en la sonda de temperatura de retorno. | Que un técnico revise la sonda y el mazo de cables. Apunta a la placa solo si la sonda y el cableado están bien. |
| F.20 | Desconexión de seguridad por sobretemperatura. | No la rearmes una y otra vez. Que lo revise un técnico. Si el aviso vuelve, puede deberse a falta de circulación de agua, no a la placa. |
| F.49 | Fallo en la comunicación eBUS: falta de tensión o cortocircuito en la línea. | Revisa el cableado del termostato o del bus. Si el aviso vuelve, que lo revise un técnico. Apunta a la placa de comunicación. |
| F.63 | Fallo de memoria (EEPROM) de la electrónica. | Que lo revise un técnico. Puede hacer falta cambiar la placa electrónica. |
| F.65 | Temperatura de la electrónica demasiado alta. | Que lo revise un técnico. Revisa la ubicación y la ventilación de la caldera. Apunta a la placa. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha del saunier duval Saunier Duval
- SKU interno Uniclima
- PLC096
- Marca
- Saunier Duval
- Tipo de pieza
- Saunier Duval
- Unidades en stock
- 3 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Rele observado
- OMRON G5Q-1A
- Bobina del rele marcada
- DC24V
- Conexiones marcadas
- ALIM 230V / TA 230V
- Inventario — Referencia indicada
- 0310144400015
- Inventario — Relés subcomponente
- OMRON G5Q-1A, bobina DC24V
- Inventario — Bornes/terminales visibles
- V3V, OU, REMP, P2, P1, H9, μA, EXT, TA
- Inventario — Versión serigrafiada
- V3
- Inventario — Aplicación indicada en inventario
- SAUNIER DUVAL THEMAFAST F25 E H-MOD
- Inventario — Código marcado
- 0020021126; 06 38; IND4; S007C; 06V0-A
- Datos de la ficha de (S1047000) — Medidas
- 183 × 53 × 203 mm (ancho × alto × fondo) ·
- Datos de la ficha de (S1047000) — Peso
- 0,5 kg ·
- Identificación — Código marcado
- 0020021126
- Identificación — Código marcado
- 06 38
- Identificación — Código marcado
- IND4
- Identificación — Código marcado
- S007C
- Identificación — Código marcado
- 06V0-A
- Ficha técnica — Rele observado
- OMRON G5Q-1A
- Ficha técnica — Bobina del rele marcada
- DC24V
- Ficha técnica — Conexiones marcadas
- ALIM 230V / TA 230V
- Datos del inventario — Referencia indicada
- 0310144400015
- Datos del inventario — Relés subcomponente
- OMRON G5Q-1A, bobina DC24V
- Datos del inventario — Bornes/terminales visibles
- V3V, OU, REMP, P2, P1, H9, μA, EXT, TA
- Datos del inventario — Versión serigrafiada
- V3
- Datos del inventario — Aplicación indicada en inventario
- SAUNIER DUVAL THEMAFAST F25 E H-MOD
- Datos del inventario — Código marcado
- 0020021126; 06 38; IND4; S007C; 06V0-A
- Aplicaciones pendientes de comprobar
- Saunier Duval Themafast F25 E H-MOD — compatibilidad citada; pendiente de contraste. Consulta 24/10/2026 · 1 proveedor; pendiente de confirmar: Themaclassic C 25 E; Themaclassic F 25 E; Thematek S C 24 E. Declaración comercial para su ficha «Placa Electrónica Saunier Duval (0310144400015) v5», no certificación de la unidad. Confirmar referencia OEM, revisión, configuración y variante de equipo antes de usarla.
- Por confirmar: Saunier Duval Themaclassic F 25 E — Por confirmar, y · la titula así pero también nombra la Themafast F25E
- Por confirmar: Saunier Duval Themafast F 25 E — la nombra en su ficha (no dice si lleva H-MOD) · la da para la familia Themafast F
- Por confirmar: Saunier Duval Themaplus C 23 a C 30 E y F 24 a F 30 E (incl. F 25 E H MOD y F 30 E H MOD) — 1 origen: (S1047000)
- Por confirmar: Saunier Duval Themaclassic C 25 E y C 25 EV — 1 origen: (S1047000)
- Por confirmar: Saunier Duval Thema C 23 a C 25 E, C AS, F 24 E, F 25 E y F AS 25 E — 1 origen: (S1047000)
- Por confirmar: Saunier Duval Isotwin C 24 y F 24 E — (F 24 E y F 24 E1) · (Isotwin C24) · (familia)
- Por confirmar: Saunier Duval Isosplit C 24 EV a F 35 E H MOD — 1 origen: (S1047000)
- Por confirmar: Saunier Duval Isofast y Thematek (modelo sin concretar) — Familias nombradas por,
- venden la SYMSI7.0 con la referencia S1047000, pero sin confirmación adicional abierta la une al 0020021126 de esta etiqueta. Compara el circuito 125872-17.
- Identidad registrada:, y unen SYMSI7.0 con la placa principal y con S1047000. El manual oficial pide 24 V en el termostato; la etiqueta de esta unidad marca TA 230V (registrado). Aplicación registrada: también 125872-17 y 0020021126.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Saunier Duval Themafast F25 E H-MOD.
Dudas frecuentes sobre el saunier duval
¿Cómo identifico la placa SYMSI7.0 125872-17?
¿Sirve para mi Saunier Duval Themafast F 25 E H-MOD?
¿Sirve para la Themaclassic F 25 E?
¿Qué significan SYMSI7.0, S1047000 y 125872-17?
¿El 0020021126 de la etiqueta es lo mismo que la S1047000?
¿En qué otras calderas Saunier Duval se vende la SYMSI7.0?
¿Quién debe montarla?
¿Cómo identificar esta placa electrónica?
