Placa Electrónica Saunier Duval SYMSI7.0 · 0310144400S19 · S1047000 Para Themaclassic C 25 E

Precio pendiente de confirmar; consúltanos antes de reservar. Placa principal SYMSI7.0, referencia S1047000. La compatibilidad registrada y las variantes pendientes se indican por separado. También hay asociaciones con Themaclassic C 25 EV, Isosplit F 35 E H MOD e Isotwin C 24 EA que siguen pendientes de confirmar.

Tipo de pieza: Saunier Duval
Estado: Reacondicionado
SKU interno: PLC065
Garantía: 1 año

IVA incluido AGOTADO

Compatibilidad

Calderas Saunier Duval compatibles

Saunier Duval. Seis compatibilidades contrastadas: Themaclassic C 25 E y Themafast F30 E H-MOD. Hay otros 9 modelos que todavía estamos comprobando.

Compatibilidad contrastada

Modelo de caldera	Familia	Verificación
Saunier Duval Themaclassic C 25 E	Saunier Duval	Contrastada
Saunier Duval Themafast F30 E H-MOD	Saunier Duval	Contrastada
Saunier Duval Isotwin F 24 E	Saunier Duval	Contrastada
Saunier Duval Themafast C 30 E	Saunier Duval	Contrastada
Saunier Duval Isofast Condens F35 E (etiqueta: «Condes F35 E»)	Saunier Duval	Contrastada
Saunier Duval Opalia F11 E1, Opalia F14 E1, Opaliafast F17E y Saunier Duval MULTIFUNCION	Saunier Duval	Contrastada

Modelos pendientes de comprobar

Estos modelos aparecen asociados a esta referencia, pero todavía no hemos terminado de comprobarlos, así que no los damos por compatibles. Si tu caldera es una de ellas, mándanos una foto de la pieza que vas a sustituir y lo verificamos antes de que compres.

Saunier Duval Themaclassic F 25 E, F 24 E y C 25 EV	Saunier Duval	Sin confirmar
Saunier Duval Themafast F 25 E H-MOD y F 30 E	Saunier Duval	Sin confirmar
Saunier Duval Isotwin C 24 EA	Saunier Duval	Sin confirmar
Saunier Duval Isofast Condens F30 E, Isomax Condens F35 E e Isotwin Condens F30 E	Saunier Duval	Sin confirmar
Saunier Duval Isofast C 28 E-A, C 35 E-A y F 35 E-A	Saunier Duval	Sin confirmar
Saunier Duval Isosplit F 35 E H MOD	Saunier Duval	Sin confirmar
Saunier Duval Themaclassic C 24 E; Themafast F 24 E y F 25 E; Isofast F35E H-MOD	Saunier Duval	Sin confirmar
Saunier Duval Themafast C 24 E, C 25 E y C 28 E; Thematek C 24 E y F 24 E; Isofast F 30 E H-MOD; Isotwin C 24 E, C 28 EA, F 24 EA y F 28 EA	Saunier Duval	Sin confirmar
Saunier Duval Themaclassic C 30 E y F 24 E1; Combitek C 24 E y F 24 E	Saunier Duval	Sin confirmar

¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp

Guía

Cómo comprobar si es la pieza de tu caldera

La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.

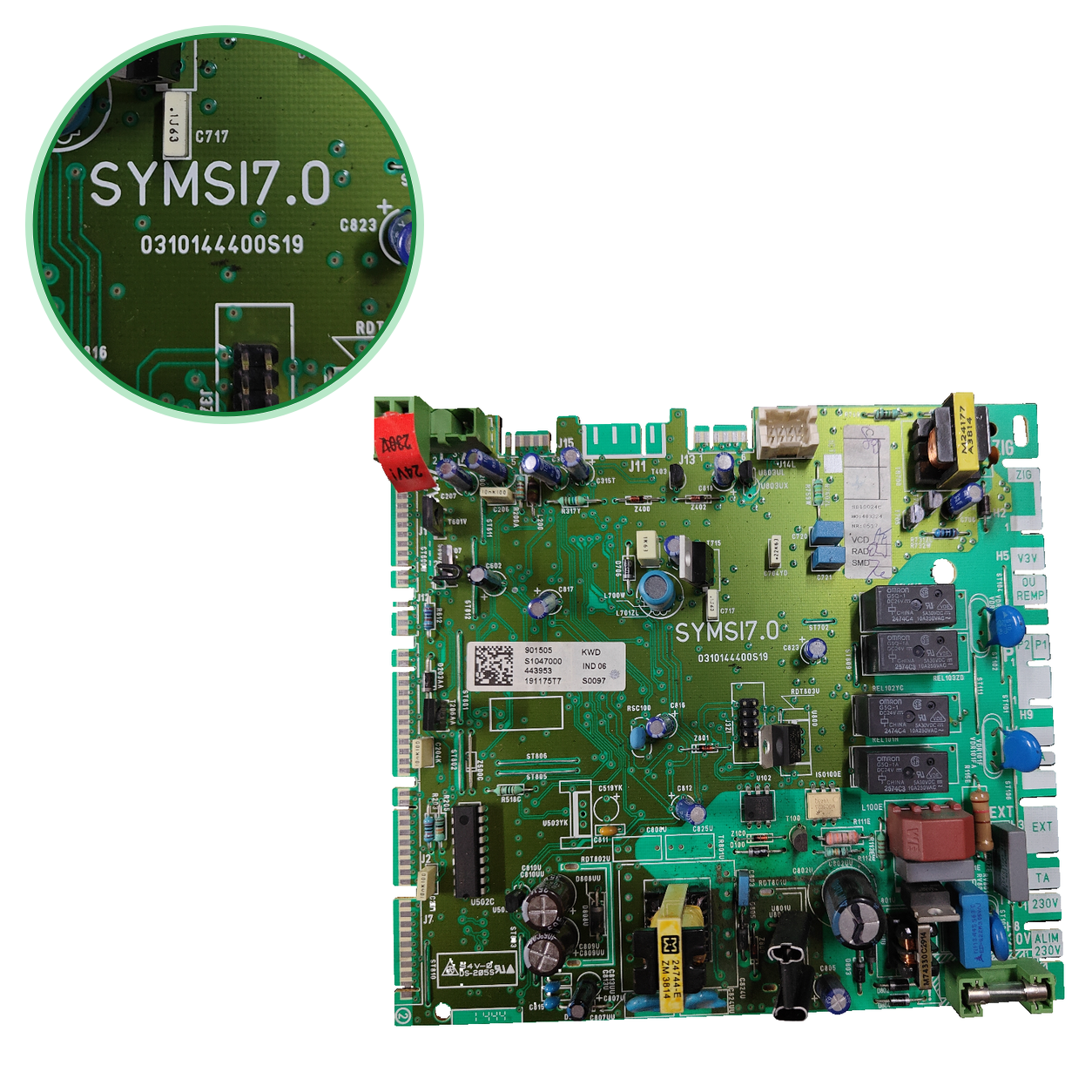

Busca impresos en el circuito SYMSI7.0 y 0310144400S19 (o 0310144400 S19).
Compara los códigos de la etiqueta (0020106445, 0020036710, 901312…): varían entre placas con la misma SYMSI7.0.
Si tu caldera es una Isofast Condens F30 E o F35 E, S10400 o S1040000, no S1047000: dinos modelo y nº de serie.
Si coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera.

Datos técnicos

Ficha del saunier duval Saunier Duval

SKU interno Uniclima: PLC065
Marca: Saunier Duval
Tipo de pieza: Saunier Duval
Unidades en stock: 0 uds
Estado: Reacondicionado
Garantía: 1 año
Envío: 1–2 días laborables (España peninsular)
Devolución: 14 días

Datos de la pieza y documentación disponible

Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.

Bornes serigrafiados: ALIM230V;230V;TA;EXT;V3V
Inventario — Referencia indicada: S1047000
Inventario — Modelo de placa: SYMSI7.0; código de placa/ensamblaje: 0310144400S19
Inventario — Relé subcomponente OMRON G5Q-1: bobina 24 V CC; contactos 5 A 30 V CC / 10 A 250 V CA
Inventario — Relé subcomponente OMRON G5Q-1A: bobina 24 V CC; contacto marcado 10 A 250 V CA; marcado foto “SA30VDC” leído como valor no normalizado
Inventario — Fusible subcomponente: T2A 250 V
Inventario — Bornes serigrafiados: 230 V, TA, EXT, H9, 2P1, REM, Y3V, H2, 2/16
Inventario — Conexiones serigrafiadas visibles: J15, J11, J13, J14L, H2, H5, V3V, OU, REMP, P2, P1, H9, EXT, TA, 230 V, 0 V ALIM
Inventario — Aplicación indicada en inventario: SAUNIER DUVAL MULTIFUNCION Saunier Duval Themaclassic C 25 E Saunier Duval Isotwin F 24 E Saunier Duval Themafast C 30 E
Datos adicionales — Medidas y peso: 183 × 53 × 203 mm (ancho × alto × fondo) · 0,5 kg ·
Identificación — Designación marcada: SYMSI7.0
Identificación — Código marcado: 0310144400S19
Identificación — Código marcado: 51047000
Ficha técnica — Bornes serigrafiados: ALIM230V;230V;TA;EXT;V3V
Datos del inventario — Referencia indicada: S1047000
Datos del inventario — Modelo de placa: SYMSI7.0; código de placa/ensamblaje: 0310144400S19
Datos del inventario — Relé subcomponente OMRON G5Q-1: bobina 24 V CC; contactos 5 A 30 V CC / 10 A 250 V CA
Datos del inventario — Relé subcomponente OMRON G5Q-1A: bobina 24 V CC; contacto marcado 10 A 250 V CA; marcado foto “SA30VDC” leído como valor no normalizado
Datos del inventario — Fusible subcomponente: T2A 250 V
Datos del inventario — Bornes serigrafiados: 230 V, TA, EXT, H9, 2P1, REM, Y3V, H2, 2/16
Datos del inventario — Conexiones serigrafiadas visibles: J15, J11, J13, J14L, H2, H5, V3V, OU, REMP, P2, P1, H9, EXT, TA, 230 V, 0 V ALIM
Datos del inventario — Aplicación indicada en inventario: SAUNIER DUVAL MULTIFUNCION
Datos del inventario — Aplicación indicada en inventario: Saunier Duval Themaclassic C 25 E
Datos del inventario — Aplicación indicada en inventario: Saunier Duval Isotwin F 24 E
Datos del inventario — Aplicación indicada en inventario: Saunier Duval Themafast C 30 E

Antes de comprar

Por confirmar: Isofast Condens F30 E, Isomax Condens F35 E e Isotwin Condens F30 E — F30 E: dan S10400/S1040000 (otras fichas, ); solo cita el 0310144400S19 y la SYMSI7.0 (otras fichas: «SYMS17»). Isomax: . Isotwin: solo . No consta que S1040000 y S1047000 sean el mismo código
Por confirmar: Isofast C 28 E-A, C 35 E-A y F 35 E-A — Por contrastar. variantes -A, no las C28E, C35E y F35E. C 28 E-A y F 35 E-A: (tras comprobar el nº de serie). C 35 E-A: y. C28E NOx y F28E: sin confirmar
Por confirmar: Isosplit F 35 E H MOD —
Por confirmar: Themaclassic C 24 E; Themafast F 24 E y F 25 E; Isofast F35E H-MOD: y, por orden, Anjou, y. sería la tercera, tras comprobar el nº de serie
Por confirmar: Themafast C 24 E, C 25 E y C 28 E; Thematek C 24 E y F 24 E; Isofast F 30 E H-MOD; Isotwin C 24 E, C 28 EA, F 24 EA y F 28 EA — en cada una: y (este, tras comprobar el nº de serie)
Por confirmar: Themaclassic C 30 E y F 24 E1; Combitek C 24 E y F 24 E: y (este, tras comprobar el nº de serie)
No confundir: 0310144400L12 · 0310144400015 — Otros finales de código de la SYMSI 7.0 — No acaban en S19; nadie confirma que sean intercambiables.
SYMSI7.0 con S1047000:. 0310144400S19 con SYMSI7.0: . da S1040000 para la SYMSI7.0 de las Condens F30/F35; no consta que sea el mismo código.
Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Themaclassic F 25 E, F 24 E y C 25 EV; Themafast F 25 E H-MOD y F 30 E; Isotwin C 24 EA.

Preguntas frecuentes

Dudas frecuentes sobre el saunier duval

¿Dónde está el código y qué significan SYMSI7.0, 0310144400S19 y S1047000?

SYMSI7.0 (designación) y 0310144400S19 (código del circuito) van impresos en la placa. S1047000 es la referencia Saunier Duval que dan; para las Condens F30/F35 dan S1040000, sin constar que sea el mismo código. Compara también los códigos de la etiqueta (0020106445, 0020036710…).

¿Sirve para mi Themaclassic C 25 E, Themafast, Isotwin, Isofast Condens u Opalia?

Comprueba el estado de cada modelo en los apartados de compatibilidad; las variantes pendientes no están validadas. registrada: para las Themaclassic C 25 E, Isotwin F 24 E, Themafast C 30 E y F30 E H-MOD, Isofast Condens F35 E y Opalia F11 E1, F14 E1 y Opaliafast F17E. Además: Themaclassic C 25 E, Themafast F30 E H-MOD, 4; Isotwin F 24 E, 3 (en las tres entra, que pide comprobar el nº de serie). sin confirmación adicional que cuente como origen las cita con esta placa; un manual de Saunier Duval de otra variante (Opalia F 14 E, calentador de agua) nombra la F 14 E y no cuenta como.

¿Qué otras calderas la llevan s?

Comprueba el estado de cada modelo en los apartados de compatibilidad; las variantes pendientes no están validadas. Por confirmar: Con: Themaclassic F 25 E, F 24 E y C 25 EV; Themafast F 25 E H-MOD y F 30 E; Isotwin C 24 EA. Con 2: Isosplit F 35 E H MOD. Otras, con 1 o, figuran en la lista por consultar. ¿No está la tuya? Escríbenos desde Contacto.

¿Lleva S1047000 o S1040000 la placa de la Isofast Condens F 35 E?

dan S10400 o S1040000 para las Condens: el catálogo de recambios de la F 35 E como «Printed circuit board», sin nombrar la SYMSI7.0, otras fichas y para las F30/F35. Solo lo une a esta SYMSI7.0 (otras fichas escribe «SYMS17»; no nombra la placa) y no consta que sea el mismo código que S1047000. da S1040000 para la F35e anterior al nº de serie 0400446159; de las posteriores no hemos encontrado código. Confirmación registrada: esta placa en la F35 E.

¿Es igual a las placas que acaban en 0310144400015 o 0310144400L12?

No lo sabemos. En (2022) preguntan si las SYMSI 7.0 que solo difieren en el número final son intercambiables y nadie responde. Envíanos una foto de tu placa.

¿Qué tensiones lleva y quién debe montarla?

indica que una parte trabaja a 230 V y otra a 24 V. Tres de nuestras unidades llevan relés OMRON G5Q-1A de bobina 24 V CC. La monta un técnico cualificado, con la caldera desconectada de la red.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.
