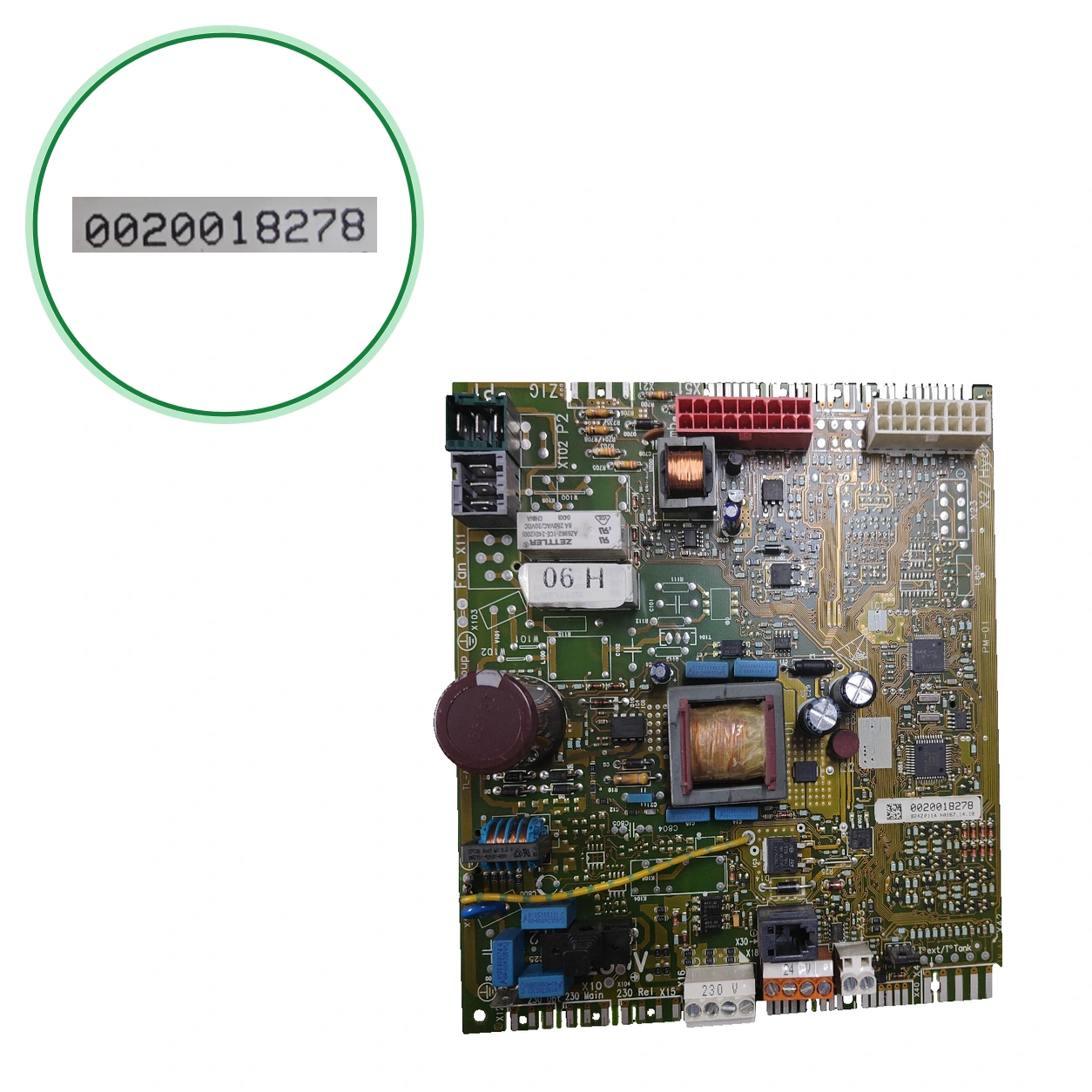

Placa Electrónica Saunier Duval PM-01 · 0020018278 Para Thema Fast Condens F30
Aplicación a la variante exacta pendiente de confirmar. Va detrás del frontal, en la caja de control, y alimenta los elementos periféricos de la caldera. Se sospecha de ella cuando la caldera no enciende, no responde al panel, se reinicia sola o da códigos de error erráticos.
- Tipo de pieza
- Saunier Duval
- Estado
- Reacondicionado
- SKU interno
- PLC083
- Garantía
- 1 año
IVA incluido Stock · 6 Uds
Calderas Saunier Duval compatibles
Saunier Duval. 0 compatibilidades contrastadas. Hay otros 1 modelos que todavía estamos comprobando.
Modelos pendientes de comprobar
Estos modelos aparecen asociados a esta referencia, pero todavía no hemos terminado de comprobarlos, así que no los damos por compatibles. Si tu caldera es una de ellas, mándanos una foto de la pieza que vas a sustituir y lo verificamos antes de que compres.
| Saunier Duval Thema Fast Condens F30 | Saunier Duval | Sin confirmar |
|---|
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Por confirmar: Busca el código 0020018278 (o 0020 018278 / 20018278) en la placa: indica que suele ir serigrafiado sobre el circuito o en una pegatina lateral.
- Compara la designación PM-01 y los marcajes M-AX42 y D0200128224 del circuito, y los bornes serigrafiados de 230 V y 24 V.
- Compara el número y la posición de relés y conectores: bajo una misma referencia se han fabricado versiones distintas.
- Mira la denominación exacta (F30, F30 E, 30 A…) en la placa de características de tu caldera y no confundas esta placa con 0020018478, 0010028087, 0020204482 ni 0020212695: son otros códigos.
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera.
Reparación de placas electrónicas · Reparación de calderas Saunier Duval
Síntomas que requieren diagnóstico en el saunier duval
Síntomas y averías frecuentes
- 01
La caldera no enciende o no responde a ninguna orden del panel.
Causa: Por confirmar: lo asocia a esta placa. Antes de cambiarla, revisa la tensión de entrada y los fusibles.
- 02
Códigos de error erráticos y difíciles de borrar.
Causa: Se citan junto a los reinicios espontáneos como señal de placa dañada.
- 03
Reinicios espontáneos con la caldera en funcionamiento normal.
Causa: Busca relés pegados, pistas quemadas u oxidación en el circuito impreso.
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha del saunier duval Saunier Duval
- SKU interno Uniclima
- PLC083
- Marca
- Saunier Duval
- Tipo de pieza
- Saunier Duval
- Unidades en stock
- 6 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Conexion marcada
- 24 V
- Inventario — Bornes/tensión serigrafiada
- 230 V main/Rel/II; 24 V
- Inventario — Marcajes PCB visibles
- PM-01; M-AX42; X10; X15; X18; X30; X40; X42; X103
- Inventario — Marcaje PCB visible
- D0200128224
- Inventario — Serigrafía borde PCB
- 16-08-19; BBM-AA; BBC-AA
- Inventario — Aplicación indicada en inventario
- Saunier Duval Thema Fast Condens F30
- Identificación — Designación marcada
- PM-01
- Identificación — Código marcado
- PM-01
- Identificación — Código marcado
- 0020018278
- Ficha técnica — Conexion marcada
- 230 V
- Ficha técnica — Conexion marcada
- 24 V
- Datos del inventario — Bornes/tensión serigrafiada
- 230 V main/Rel/II; 24 V
- Datos del inventario — Marcajes PCB visibles
- PM-01; M-AX42; X10; X15; X18; X30; X40; X42; X103
- Datos del inventario — Marcaje PCB visible
- D0200128224
- Datos del inventario — Serigrafía borde PCB
- 16-08-19; BBM-AA; BBC-AA
- Datos del inventario — Aplicación indicada en inventario
- Saunier Duval Thema Fast Condens F30
- Aplicaciones pendientes de comprobar
- Saunier Duval Themafast Condens F30 — compatibilidad citada; pendiente de contraste. Consulta 24/10/2026 · 1 proveedor; pendiente de confirmar: Themafast Condens F 24; Themafast Condens F 24 E; Themafast Condens F 30; Themafast Condens F 30 E. Declaración comercial para su ficha «Placa Electrónica Saunier Duval (0020018278) [103SD0014R]», no certificación de la unidad. Confirmar referencia OEM, revisión, configuración y variante de equipo antes de usarla.
Antes de comprar
- Por confirmar: el fallo de la placa se confirma cuando no alimenta los elementos periféricos o muestra daños visibles en sus circuitos.
- No compatible o excluidos: Saunier Duval Themafast Condens F30 E — le da otra placa: 0020204482
- No compatible o excluidos: Saunier Duval ThemaFast Condens 25-A / 30 A — le da otra placa principal: 0020212695
- No compatible o excluidos: Saunier Duval Thema Condens F30 (N-FR) — le da otra placa: 10028087
- No confundir: 0020018478 — Placa que para la Thema Condens F18, F24, F30 y Plus F30, y otra para la ThemaFast Condens F 30 — Código distinto (cambia el 8.º dígito). italiana titula su ficha con 0020018278, pero su campo de código es 0020018478.
- No confundir: 0010028087 — Placa que para Semia Condens F25, Thema Condens F25 y ThemaFast Condens F25 / F30 A1, y otra (como 10028087) para la Thema Condens F30 (N-FR) — Otro código; la primera pide confirmar con el frontal si la F 30 lleva esta o la 0020018478.
- No confundir: 0020204482 — Placa que de da para la Themafast condens F30, y que da 0020018278 para la F30 da para la F30 E — Otro código; no cita 0020018278.
- No confundir: 0020212695 — Placa principal que el catálogo de para la ThemaFast Condens 25-A y su nomenclatura para la 30 A (marcada obsoleta) — Otro código y otras variantes de la gama; ninguna página lo une a 0020018278.
- para la misma familia los códigos 0020018478, 0010028087, 0020204482 y 0020212695. sin confirmación adicional oficial leída los iguala a 0020018278; italiana junta 0020018278 y 0020018478 en una ficha (ver confuse). Compara el marcado.
- Por confirmar: y de unen 0020018278 con una placa Saunier Duval. da 0020204482 para la Themafast condens F30 y da 0010028087 o 0020018478 como posibles. Manda la confirmación del taller.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Saunier Duval Thema Fast Condens F30.
Dudas frecuentes sobre el saunier duval
¿Dónde está el código de esta placa y qué otros marcados debo comparar?
Por confirmar: El 0020018278 va marcado en la placa; indica que suele ir serigrafiado sobre el circuito o en una pegatina lateral. Nuestra unidad lleva además PM-01, M-AX42 y D0200128224, y en el borde 16-08-19, BBM-AA y BBC-AA. Compáralos con los de tu placa.
¿Sirve para mi Saunier Duval Thema Fast Condens F30?
La compatibilidad de esta variante está pendiente de confirmar. registrada: para la Thema Fast Condens F30, y el mismo código 0020018278 para la Themafast Condens F30. Esa avisa de que bajo una misma referencia hay versiones con distinto número y posición de relés y conectores: compáralos con los de tu placa.
¿Es lo mismo la 0020018278 que la 0020018478?
No las damos por iguales: son códigos distintos (cambia el 8.º dígito). la 0020018478 para la Thema Condens F18, F24, F30 y Plus F30, y otra la lista también para la ThemaFast Condens F 30. italiana titula su ficha con 0020018278 pero su campo de código es 0020018478: ya hay que las mezclan, sin dar equivalencia; ningún documento del fabricante leído las iguala. Fíjate en el código marcado en tu placa.
¿Qué significan PM-01, M-AX42 y D0200128224?
La compatibilidad de esta variante está pendiente de confirmar. Son marcados del circuito impreso de nuestra unidad: PM-01 es la designación de la placa y los otros dos son marcajes visibles. El 0020018278 es el código de referencia, registrado, y también como referencia OEM. Ninguna página externa leída cita PM-01, M-AX42 ni D0200128224: salen de la placa .
¿Qué otras placas dan para la ThemaFast Condens F 30 y modelos parecidos?
La compatibilidad de esta variante está pendiente de confirmar. Por confirmar: la 0010028087 y avisa de que la F 30 puede llevar esa o la 0020018478: confirma con el frontal de la caldera. de da la 0020204482 para la Themafast condens F30; que da la 0020018278 para la F30 da la 0020204482 para la F30 E. Otra da la 0020212695 como placa principal de la ThemaFast Condens 25-A y 30 A. que da la 0020018278 para la F30 avisa además de que una Themafast no condensante y una Condens no comparten placa, intercambiador ni extractor. Ninguna cita 0020018278 junto a 0010028087 ni 0020212695.
¿Qué síntomas apuntan a esta placa?
Por confirmar: que la vende cita: la caldera no enciende o no responde al panel, códigos de error erráticos y difíciles de borrar, reinicios espontáneos, y relés pegados, pistas quemadas u oxidación en el circuito. Antes de cambiarla, revisa la tensión de entrada y los fusibles.
¿Quién debe montarla?
Un técnico cualificado. La placa va detrás del frontal, en la caja de control, lleva bornes serigrafiados de 230 V y 24 V y trabaja en una caldera de gas. Hay que cortar la corriente antes de manipularla.
¿Cómo identificar esta placa electrónica?
Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.
