Placa Electrónica Saunier Duval SYMSI7.0 · PCB 0310144400P16 Para Themaclassic C 25 E

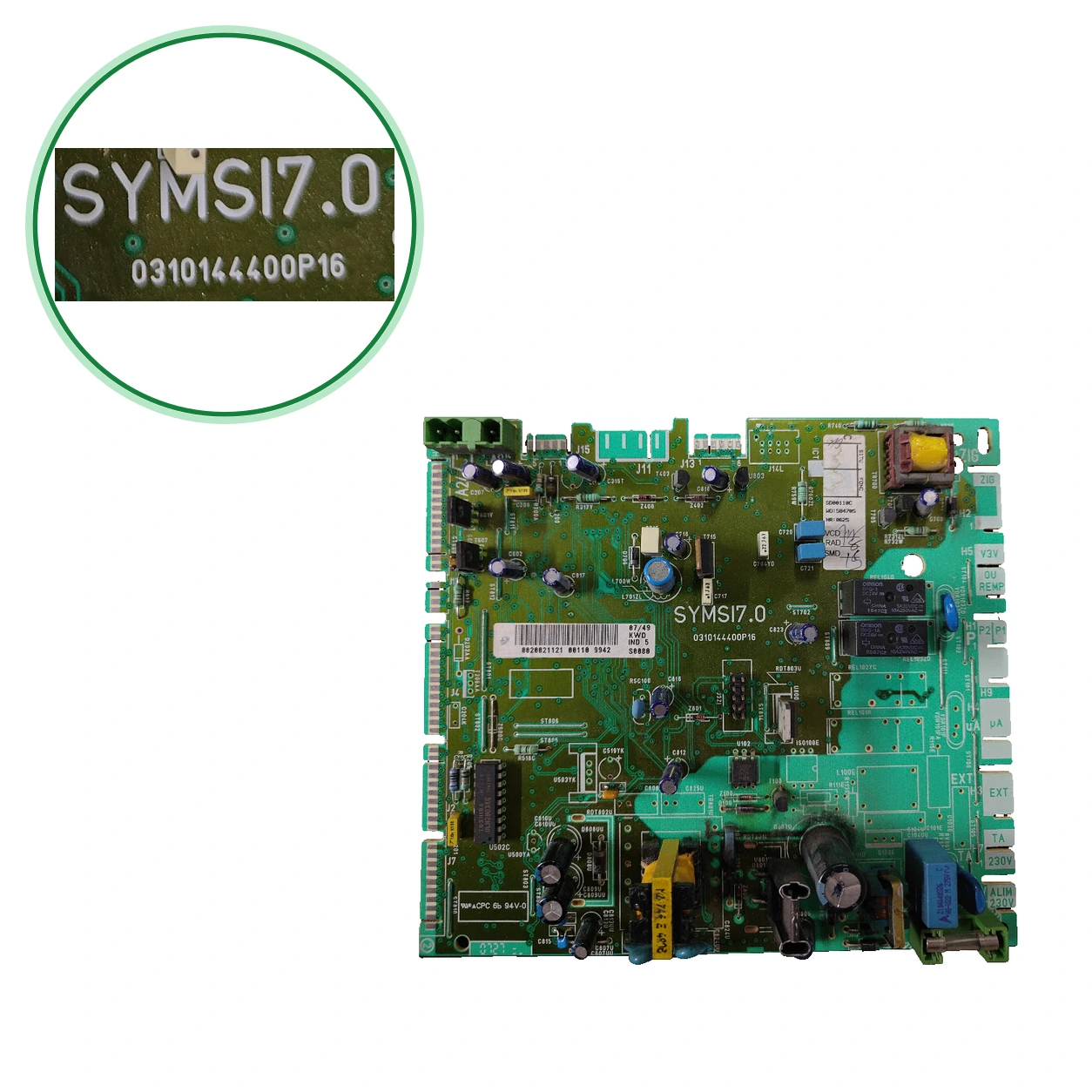

Placa electrónica principal de la Saunier Duval Themaclassic C 25 E, con referencias S1047000 y S10470.
- Tipo de pieza
- Saunier Duval
- Estado
- Reacondicionado
- SKU interno
- PLC040
- Garantía
- 1 año
Calderas Saunier Duval compatibles
Saunier Duval. Cuatro compatibilidades contrastadas: Saunier Duval Themaclassic F 24 E, F 30 E y F 35 E y Saunier Duval Themaclassic C 25 EV. Hay otros 11 modelos que todavía estamos comprobando.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval Themaclassic F 24 E, F 30 E y F 35 E | Saunier Duval | Contrastada |
| Saunier Duval Themaclassic C 25 EV | Saunier Duval | Contrastada |
| Saunier Duval Themaplus C 24 E y F 24 E (posteriores a 1993), C 25 E, C 30 E, F 25 E y F 30 E | Saunier Duval | Contrastada |
| Saunier Duval Isosplit C 24 EV, C 28 E, C 35 E y F 35 E H-MOD | Saunier Duval | Contrastada |
Modelos pendientes de comprobar
Estos modelos aparecen asociados a esta referencia, pero todavía no hemos terminado de comprobarlos, así que no los damos por compatibles. Si tu caldera es una de ellas, mándanos una foto de la pieza que vas a sustituir y lo verificamos antes de que compres.
| Saunier Duval Themaclassic F 25 E | Saunier Duval | Sin confirmar |
|---|---|---|
| Saunier Duval Themaclassic C 24 E | Saunier Duval | Sin confirmar |
| Saunier Duval Thema C 23 E ALV, C 23 EV ALV, C 25 E y C 25 EV | Saunier Duval | Sin confirmar |
| Saunier Duval Thema F 24 E y F 25 E | Saunier Duval | Sin confirmar |
| Saunier Duval Themaclassic F 30 E Plus | Saunier Duval | Sin confirmar |
| Saunier Duval Themaclassic Plus F 24 E, Plus 30 E y F SB 30 E | Saunier Duval | Sin confirmar |
| Saunier Duval Themafast F 24 E, F 25 E y F 30 E | Saunier Duval | Sin confirmar |
| Saunier Duval Themafast C 30 E | Saunier Duval | Sin confirmar |
| Saunier Duval Isosplit F 30 E y F 35 E | Saunier Duval | Sin confirmar |
| Saunier Duval Isotwin F 24 E | Saunier Duval | Sin confirmar |
| Saunier Duval Themaclassic C 25 E (C25 E) | Saunier Duval | Sin confirmar |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Busca en la placa de tu caldera la serigrafía «SYMSI7.0» y el código 0310144400P16. Constan también los marcados «IND 5» y «S0080».
- Comprueba la referencia: S1047000 (S10470 en el despiece). añade SD10265, 0020021121 y 0020043697.
- No la confundas con la S10620 (placa interfaz) ni con otra versión de la S1047000 (0310144400S19, etiqueta 0020021122).
- Si coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera.
Reparación de placas electrónicas · Reparación de calderas Saunier Duval
Síntomas que requieren diagnóstico en el saunier duval
Síntomas y averías frecuentes
- 01
La caldera no enciende: sale el código F28 (fallo de encendido).
Causa: Encendido fallido: puede ser gas, encendido, electrodo o placa.
Que lo revise un técnico.
- 02
La caldera se apaga en marcha y no vuelve a encender (código F29).
Causa: Corte de gas, recirculación de humos, condensados o toma de tierra defectuosa.
Que lo revise un técnico.
- 03
La caldera no enciende o se apaga en marcha y no vuelve a encender (códigos F28 o F29).
Causa: Fallo de encendido: puede ser falta de gas, contador de gas, encendido o placa.
Pon la caldera fuera de servicio, espera 5 segundos y vuelve a ponerla en marcha. Si persiste, que lo revise el SAT oficial.
- 04
La caldera no enciende al arrancar y aparece F.28.
Causa: Gas insuficiente, sifón de condensados obstruido o encendido fallido.
Que un técnico revise el gas, el sifón y el electrodo. No tocar la llave de gas.
- 05
La llama se apaga durante el funcionamiento y la caldera intenta encender varias veces.
Causa: Electrodo de ionización sucio, recirculación de humos o corte de gas.
Que un técnico revise el electrodo, los humos y el suministro de gas.
- 06
Aparece F.00, F.01, F.10 o F.11 en la pantalla.
Causa: Conector de la sonda flojo, mazo de cables interrumpido o sonda NTC averiada.
Que un técnico revise primero los conectores y después la sonda.
- 07
El piloto rojo parpadea y en pantalla aparece un código F con un número: la caldera se para por una anomalía.
Causa: La placa ha detectado una anomalía. El número indica cuál: encendido, tiro, sondas o circulación.
Haz un reset: apaga la caldera, espera 5 segundos y vuelve a encenderla. Si el fallo persiste, que lo revise el servicio técnico oficial.
Códigos de error Saunier Duval que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F00 | Sonda de temperatura de ida (NTC2) desconectada. | Mira si el conector de la sonda está suelto. Si sigue, que lo revise un técnico: apunta a la sonda, al cable o a la placa. |
| F01 | Sonda de temperatura de retorno (NTC5) desconectada. | Igual que el F00: revisa el conector y, si sigue, que lo revise un técnico. |
| F27 | Fallo en la detección de la llama: el control de llama no es fiable. | Si sale al encender o al apagar, que lo revise un técnico: puede ser humedad en la electrónica o el control de llama. |
| F28 | Fallo de encendido: el quemador no enciende. | Si se repite, que lo revise un técnico: puede ser el gas, el encendido o la placa. |
| F29 | Pérdida de llama durante el funcionamiento. | Si se repite, que lo revise un técnico: puede ser un corte de gas, recirculación de humos o una toma de tierra defectuosa. |
| F61 | Fallo de activación de la válvula de gas. | Que lo revise un técnico: puede ser el cableado de la válvula, sus bobinas o la electrónica. |
| F62 | La válvula de gas no cierra a tiempo tras apagarse la llama. | Que lo revise un técnico: la válvula de gas o la electrónica son los sospechosos. |
| F15 | Fallo en la detección de llama: hay llama con el quemador parado. | Si sale al apagar o al encender, que lo revise un técnico: apunta a la placa o al control de llama. |
| F5 | Fallo de la sonda de ida de calefacción (NTC2). | Mira si el conector de la sonda está suelto. Si sigue, que lo revise un técnico: apunta a la sonda, al cable o a la placa. |
| F1 | Fallo de encendido, posible falta de gas (en los Themafast C; en los NOx sale como F28 o F29). | Pon la caldera fuera de servicio, espera 5 segundos y vuelve a ponerla en marcha. Si persiste, que lo revise un técnico. |
| F.10 | Cortocircuito en la sonda de temperatura de ida (entrada). | Que un técnico revise la sonda y el mazo de cables. Apunta a la placa solo si la sonda y el cableado están bien. |
| F.11 | Cortocircuito en la sonda de temperatura de retorno. | Que un técnico revise la sonda y el mazo de cables. Apunta a la placa solo si la sonda y el cableado están bien. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha del saunier duval Saunier Duval
- SKU interno Uniclima
- PLC040
- Marca
- Saunier Duval
- Tipo de pieza
- Saunier Duval
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Marcado entrada
- ALIM 230V
- Inventario — Referencia indicada
- 0020021121
- Inventario — Subcomponente driver
- TOSHIBA ULN2803APG
- Inventario — Subcomponente condensador X2
- 0,22 μF; 250 V~
- Inventario — Marcado inflamabilidad PCB
- 94V-0
- Inventario — Referencia auxiliar / estado indicado
- 0310144400P16 · España · Version electronica S10470 · España · Equivalente SD10265 · España · Equivalente S1047000 · Francia · Misma referencia 0020043697 · Rumania · Referencia país S1047000 · Italia · Misma referencia S1047000 · Alemania · Misma referencia
- Inventario — Código marcado
- IND 5; S0080
- Datos según — Alimentación
- 230 V ·
- Identificación — Designación marcada
- SYMSI7.0
- Identificación — Código marcado
- 0310144400P16
- Identificación — Código marcado
- IND 5
- Identificación — Código marcado
- S0080
- Ficha técnica — Marcado entrada
- ALIM 230V
- Datos del inventario — Referencia indicada
- 0020021121
- Datos del inventario — Subcomponente driver
- TOSHIBA ULN2803APG
- Datos del inventario — Subcomponente condensador X2
- 0,22 μF; 250 V~
- Datos del inventario — Marcado inflamabilidad PCB
- 94V-0
- Datos del inventario — Referencia auxiliar / estado indicado
- 0310144400P16 · España · Version electronica
- Datos del inventario — Referencia auxiliar / estado indicado
- S10470 · España · Equivalente
- Datos del inventario — Referencia auxiliar / estado indicado
- SD10265 · España · Equivalente
- Datos del inventario — Referencia auxiliar / estado indicado
- S1047000 · Francia · Misma referencia
- Datos del inventario — Referencia auxiliar / estado indicado
- 0020043697 · Rumania · Referencia país
- Datos del inventario — Referencia auxiliar / estado indicado
- S1047000 · Italia · Misma referencia
- Datos del inventario — Referencia auxiliar / estado indicado
- S1047000 · Alemania · Misma referencia
- Datos del inventario — Código marcado
- IND 5; S0080
- Aplicaciones pendientes de comprobar
- THEMACLASSIC C25 E — compatibilidad citada; pendiente de confirmación externa.
- Por confirmar: Saunier Duval Themaclassic F 25 E:
- Por confirmar: Saunier Duval Themaclassic C 24 E — 1 origen:
- Por confirmar: Saunier Duval Thema C 23 E ALV, C 23 EV ALV, C 25 E y C 25 EV:
- Por confirmar: Saunier Duval Thema F 24 E y F 25 E — 1 origen:
- Por confirmar: Saunier Duval Themaclassic F 30 E Plus — 1 origen:
- Por confirmar: Saunier Duval Themaclassic Plus F 24 E, Plus 30 E y F SB 30 E:
- Por confirmar: Saunier Duval Themafast F 24 E, F 25 E y F 30 E — 1 origen
- Por confirmar: Saunier Duval Themafast C 30 E — 1 origen: catálogo de recambios de la C 30 E
- Por confirmar: Saunier Duval Isosplit F 30 E y F 35 E — 1 origen:
- Por confirmar: Saunier Duval Isotwin F 24 E — 1 origen:
- No compatible o excluido en origen: Saunier Duval Isofast Condens F 35 E — Su despiece oficial da otra placa: S10400
- No confundir: S10620 — «Circuit imprimé interface» de la Themaclassic C 25 E ( lo escribe S1062000) — No es la placa principal (S1047000).
- No confundir: S10400 — «Printed circuit board» del despiece oficial de la Isofast Condens F 35 E — Otra versión (Condens): no es la S10470.
- S10470 en un catálogo de recambios; S1047000; 0310144400P16; SYMSI 7.0 con 0310144400P16, y 00310144400p16 (con un 0 de más) . da SYMS17.0, 0310144400520, IND 06, 0310144400S19, IND 14.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Saunier Duval Themaclassic C 25 E (C25 E).
Dudas frecuentes sobre el saunier duval
¿Cómo identifico la placa SYMSI7.0 y qué códigos comparar?
¿Sirve para mi Themaclassic C 25 E?
¿Qué otras calderas llevan esta placa?
¿Qué significan SYMSI7.0, 0310144400P16, S1047000 y las demás referencias?
¿Con qué placas parecidas se puede confundir?
¿Qué compruebo antes de pedir la placa?
¿Quién debe montarla?
¿Cómo identificar esta placa electrónica?
