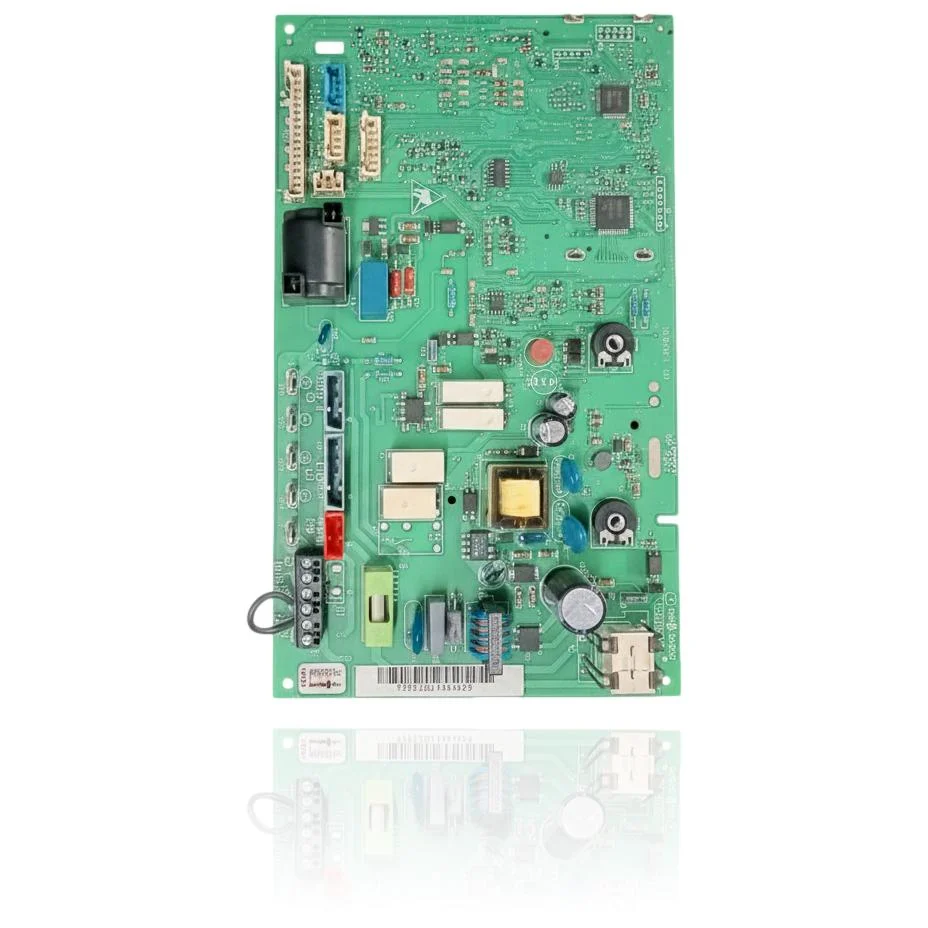

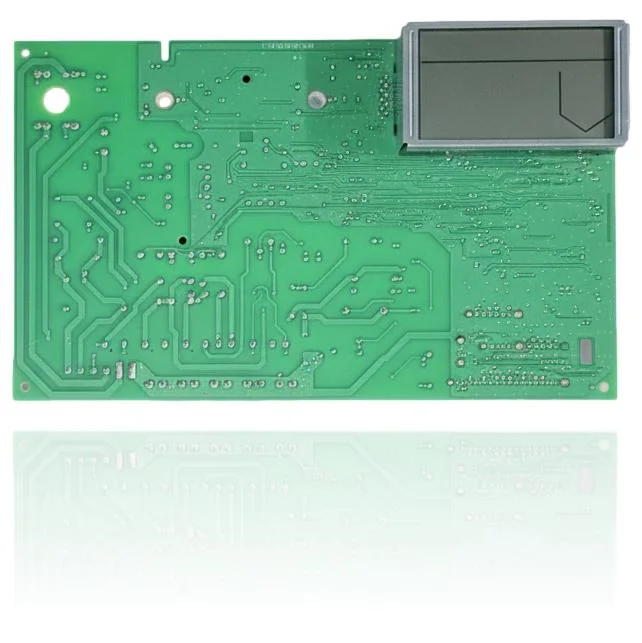

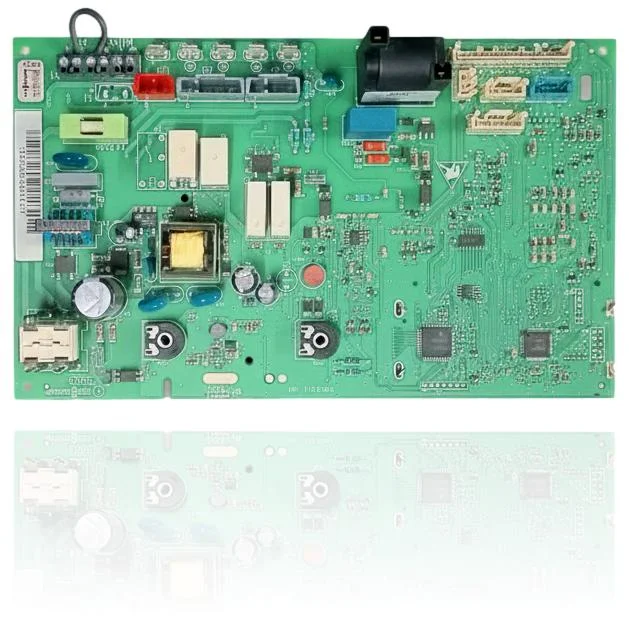

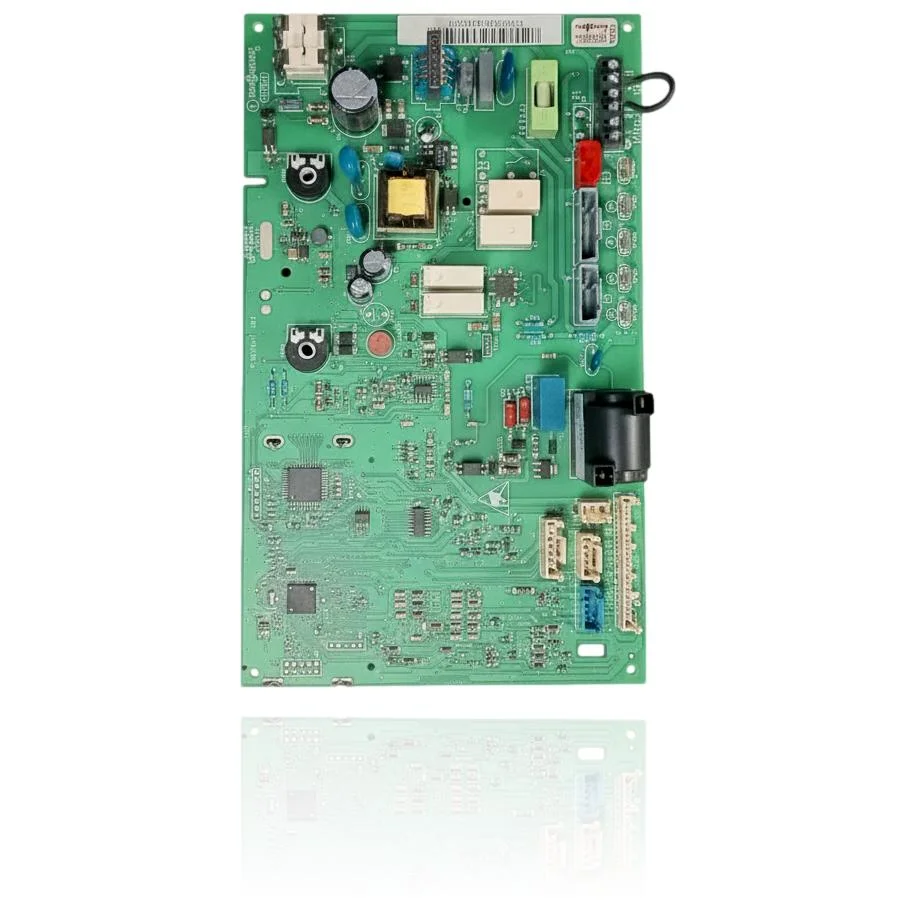

Placa Electrónica Viessmann Vitodens 100-W B1HA
La Placa Electrónica Viessmann Vitodens 100-W B1HA gestiona el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Si presenta fallos, la caldera puede no arrancar, bloquearse o funcionar de manera errática. Los usuarios pueden observar códigos de error como F0, FC, Fd, FF y E3. Esta placa es compatible con los modelos Vitodens 100-W B1HA y Vitodens 100-W B1KA, entre otras opciones de la gama. Se recomienda sustituirla cuando se detecten estos síntomas de fallo.
IVA incluido
Consultar por WhatsAppCalderas Viessmann compatibles con la referencia 7842194
Placa electrónica con referencia 7842194. Dos compatibilidades contrastadas: Vitodens 100-W B1HA y Vitodens 100-W B1KA.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Viessmann Vitodens 100-W B1HA | Vitodens 100-W | Contrastada |
| Viessmann Vitodens 100-W B1KA | Vitodens 100-W | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 7842194 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 7842194; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la placa electrónica 7842194
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera está completamente apagada, sin display ni testigos encendidos.
Causa: La placa no recibe o gestiona la alimentación de entrada.
Revisa el fusible general y mide la corriente de entrada a la caldera antes de cambiar la placa.
- 02
Sale un código de fallo en pantalla que no desaparece aunque se resetee la caldera.
Causa: La placa mantiene el bloqueo porque sigue detectando un fallo en el componente de seguridad que vigila.
Anota el código exacto y revisa primero el componente que señala (sonda, presostato, llama) antes de sustituir la placa.
- 03
No arranca aunque hay demanda de calefacción o de agua caliente.
Causa: Fallo en la secuencia de encendido que gestiona la placa.
Comprueba que llega gas, que hay presión de agua correcta y que la llave de gas está abierta antes de sospechar de la electrónica.
- 04
Se para sola después de llevar un rato funcionando.
Causa: Fallo térmico intermitente en la placa: un componente falla al calentarse.
Anota si el corte ocurre siempre tras un tiempo parecido de funcionamiento; ese patrón apunta más a la placa que a otra causa.
Códigos de error Viessmann que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| F0 | Quemador bloqueado – fallo interno. | La PCB/unidad de control (VBC113) presenta un fallo interno y bloquea el quemador. Verificar alimentación, fusible F4 T2,5A y conectores; si tras el reset persiste, sustituir/codificar la placa. |
| FC | Quemador bloqueado – control eléctrico del ventilador (unidad de control) defectuoso. | La etapa de control del ventilador integrada en la PCB falla y la placa no gobierna/lee el ventilador, provocando bloqueo. Comprobar cableado y señal del ventilador; si no hay defecto externo, sustituir la PCB. |
| Fd | Quemador bloqueado – fallo de la unidad de control del quemador. | Fallo del BCU/PCB que gestiona encendido y supervisión de llama; la caldera entra en bloqueo. Verificar electrodos/cables y posibles interferencias EMC; si retorna tras reset, sustituir la PCB. |
| FF | Quemador bloqueado – fallo de la unidad de control del quemador. | Defecto del BCU/PCB que provoca bloqueo repetido del quemador. Tras comprobar electrodos/cables e interferencias, si el fallo persiste después del reset, sustituir la placa. |
| E3 | Quemador en estado de fallo – fallo en la cadena de seguridad. | Si tras verificar termolímite/cableado la cadena de seguridad es correcta, la detección por la PCB puede ser la causa; sustituir la placa si procede tras pruebas. Confirmar continuidad de seguridad y descartar falsos contactos. |
| b7 | Modo de emergencia – fallo de la unidad de control del quemador. | Error del BCU/PCB que fuerza el modo de emergencia. Intentar reset; si reaparece, comprobar alimentación y conexiones; descartar causas externas y, de confirmarse, sustituir la placa. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Viessmann 7842194
- Referencia de catálogo
- 7842194
- Marca
- Viessmann
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 10 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Viessmann Vitodens 100-W B1HA (PDF)Documento © Viessmann, facilitado como referencia técnica.
Dudas frecuentes sobre la placa electrónica 7842194
¿La placa de la Vitodens 100-W B1HA vale también para la B1KA?
