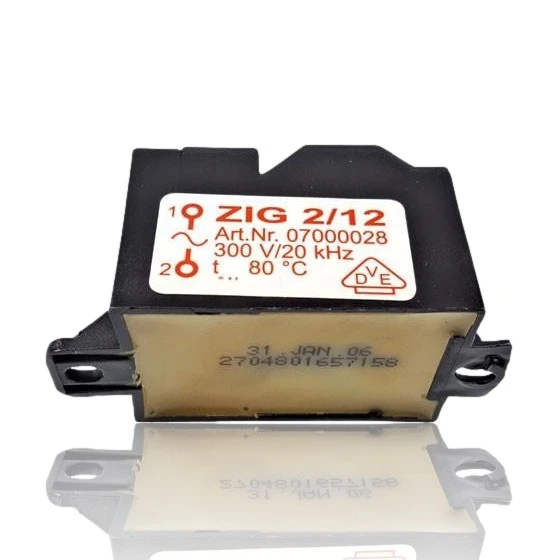

Transformador De Encendido Saunier Duval Isofast F35 E H-MOD ZIG 2/12 Ref. 07000028
Transformador de encendido para calderas Saunier Duval Isofast, modelo ZIG 2/12 con Art.Nr. 07000028, dato confirmado por la etiqueta y dos fuentes externas. Da salida de 300 V a 20 kHz, con marcado de certificación VDE y temperatura máxima de 80 °C. Se sustituye cuando la caldera no enciende o falla la chispa del quemador. El fabricante del componente no consta en la etiqueta.
Recambios relacionados con Saunier Duval Themafast
Calderas Saunier Duval compatibles con la referencia S5742700
Transformador de encendido con referencia S5742700. 19 compatibilidades confirmadas con dos fuentes independientes: C24E y C25E. Verifica la referencia serigrafiada en tu pieza antes de comprar.
Compatibilidad confirmada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval C24E | ThemaClassic | Confirmada · 2 fuentes |
| Saunier Duval C25E | ThemaClassic | Confirmada · 2 fuentes |
| Saunier Duval F25E | ThemaClassic | Confirmada · 2 fuentes |
| Saunier Duval C24E | Themafast | Confirmada · 2 fuentes |
| Saunier Duval C25E | Themafast | Confirmada · 2 fuentes |
| Saunier Duval C28E | Themafast | Confirmada · 2 fuentes |
| Saunier Duval C30E | Themafast | Confirmada · 2 fuentes |
| Saunier Duval F24E | Themafast | Confirmada · 2 fuentes |
| Saunier Duval F25E | Themafast | Confirmada · 2 fuentes |
| Saunier Duval F30E | Themafast | Confirmada · 2 fuentes |
| Saunier Duval C28E1 | Isofast | Confirmada · 2 fuentes |
| Saunier Duval C35E1 | Isofast | Confirmada · 2 fuentes |
| Saunier Duval F28E1 | Isofast | Confirmada · 2 fuentes |
| Saunier Duval F30 | Isofast | Confirmada · 2 fuentes |
| Saunier Duval F35E1 | Isofast | Confirmada · 2 fuentes |
| Saunier Duval C16E | Opalia | Confirmada · 2 fuentes |
| Saunier Duval F11E | Opalia | Confirmada · 2 fuentes |
| Saunier Duval F14E | Opalia | Confirmada · 2 fuentes |
| Saunier Duval F17E | Opalia | Confirmada · 2 fuentes |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. S5742700 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de transformador de encendido que tienes montada: debe indicar S5742700.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y averías que soluciona transformador de encendido S5742700
Transformador de encendido genera la alta tensión para la chispa de los electrodos. Estos son los síntomas típicos y qué hacer:
La caldera tarda varios intentos en arrancar antes de coger la llama.
Causa: El transformador debe dar una chispa firme desde el primer intento; si el aislamiento interno esta degradado, tarda en descargar bien.
Cuenta cuantos intentos hace antes de encender y revisa si el electrodo esta limpio; un electrodo sucio da el mismo sintoma.
En el display aparece un bloqueo por fallo de encendido.
Causa: Sin descarga en el electrodo dentro del tiempo de seguridad, la centralita corta el gas y bloquea el equipo.
Revisa el conector de alta tension entre transformador y electrodo: si esta flojo u oxidado, corta la chispa igual que una bobina averiada.
Se nota un chisporroteo intermitente o directamente no hay chispa visible en el electrodo.
Causa: Un secundario danado en el transformador da salidas de tension inestables o nulas.
Con la caldera apagada y desenchufada, comprueba que no hay humedad ni oxido visible en el cuerpo del transformador antes de cambiarlo.
La caldera enciende alguna vez, pero con la llama inestable en el arranque.
Causa: Una chispa debil por bobinado deteriorado prende el gas de forma irregular en el primer segundo.
Revisa la separacion entre las puntas del electrodo; si esta muy abierta o cerrada, corrige eso antes de sustituir el transformador.
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha del transformador de encendido Saunier Duval S5742700
- Referencia OEM
- S5742700
- Marca
- Saunier Duval
- Tipo de pieza
- Transformadores
- Unidades en stock
- 5 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Modelo
- ZIG 2/12
etiqueta+fuentes - Código de fabricante (Art.Nr.)
- 07000028
etiqueta+fuentes - Tensión de salida
- 300 V
etiqueta - Frecuencia
- 20 kHz
etiqueta - Temperatura máxima
- 80 °C
etiqueta - Certificación
- VDE
etiqueta - Fecha de fabricación
- 31 de enero de 2006
etiqueta - Lote
- 270480 1657158
etiqueta
- El fabricante de este transformador no consta en la etiqueta de esta unidad; solo aparece el marcado de certificación VDE.
- La referencia publicada hoy en catálogo (S5742700) no coincide con el código de fabricante confirmado en la pieza (Art.Nr. 07000028); comprueba el código de tu unidad antes de pedir.
