Transformador ZIG 2/12 (Art.Nr. 07000028) Para Caldera Saunier Duval Themaclassic F25 E

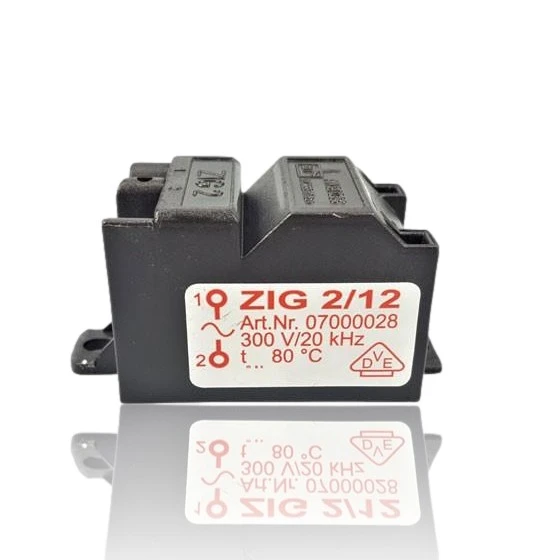

Transformador ZIG 2/12 para calderas Saunier Duval Themaclassic F25 E y otros modelos de la gama Isofast, Isotwin, Condens, Opalia y Thema NOx. La etiqueta, legible, indica Art.Nr. 07000028, ~300V/20kHz, marcado CE, un sello triangular tipo VDE y temperatura máxima de funcionamiento de 80°C. No se ha podido confirmar si ZIG es el fabricante final del componente o una marca comercial.
Recambios relacionados con Saunier Duval Themafast
Calderas Saunier Duval compatibles con la referencia S5742700
Transformador de encendido con referencia S5742700. 19 compatibilidades confirmadas con dos fuentes independientes: C24E y C25E. Verifica la referencia serigrafiada en tu pieza antes de comprar.
Compatibilidad confirmada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval C24E | ThemaClassic | Confirmada · 2 fuentes |
| Saunier Duval C25E | ThemaClassic | Confirmada · 2 fuentes |
| Saunier Duval F25E | ThemaClassic | Confirmada · 2 fuentes |
| Saunier Duval C24E | Themafast | Confirmada · 2 fuentes |
| Saunier Duval C25E | Themafast | Confirmada · 2 fuentes |
| Saunier Duval C28E | Themafast | Confirmada · 2 fuentes |
| Saunier Duval C30E | Themafast | Confirmada · 2 fuentes |
| Saunier Duval F24E | Themafast | Confirmada · 2 fuentes |
| Saunier Duval F25E | Themafast | Confirmada · 2 fuentes |
| Saunier Duval F30E | Themafast | Confirmada · 2 fuentes |
| Saunier Duval C28E1 | Isofast | Confirmada · 2 fuentes |
| Saunier Duval C35E1 | Isofast | Confirmada · 2 fuentes |
| Saunier Duval F28E1 | Isofast | Confirmada · 2 fuentes |
| Saunier Duval F30 | Isofast | Confirmada · 2 fuentes |
| Saunier Duval F35E1 | Isofast | Confirmada · 2 fuentes |
| Saunier Duval C16E | Opalia | Confirmada · 2 fuentes |
| Saunier Duval F11E | Opalia | Confirmada · 2 fuentes |
| Saunier Duval F14E | Opalia | Confirmada · 2 fuentes |
| Saunier Duval F17E | Opalia | Confirmada · 2 fuentes |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. S5742700 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de transformador de encendido que tienes montada: debe indicar S5742700.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y averías que soluciona transformador de encendido S5742700
Transformador de encendido genera la alta tensión para la chispa de los electrodos. Estos son los síntomas típicos y qué hacer:
El quemador no prende aunque se oye el ventilador funcionar y la caldera hace varios intentos
Causa: Este transformador genera la alta tensión que salta como chispa en el electrodo; sin esa tensión no hay ignición
Observa por la mirilla si aparece chispa en el electrodo durante el intento de encendido antes de cambiar el transformador
La caldera bloquea por fallo de llama nada más intentar arrancar
Causa: Sin chispa fiable la centralita no detecta ionización de llama y bloquea por seguridad tras los intentos programados
Limpia y revisa la separación del electrodo de encendido; un electrodo en mal estado provoca el mismo bloqueo sin que falle el transformador
Se percibe un chasquido irregular o un zumbido distinto al habitual durante el arranque
Causa: Un arco interno en el transformador o una fuga de alta tensión a masa reduce la energía que llega realmente al electrodo
Con la caldera desconectada, revisa el cable de alta tensión y la funda de silicona en busca de grietas o marcas de arco
El encendido cada vez cuesta más y ha ido empeorando con el tiempo
Causa: El aislamiento interno del transformador se degrada poco a poco y entrega cada vez menos tensión de salida
Anota si el fallo ha ido a más en las últimas semanas; una degradación progresiva apoya más al transformador que un fallo puntual del electrodo
Huele ligeramente a gas al intentar el arranque, justo antes de que la caldera se bloquee
Causa: La válvula abre paso al gas pero, sin chispa eficaz, no llega a producirse la combustión y la seguridad corta el suministro
Verifica primero que el electrodo de encendido no esté húmedo, sucio o desplazado antes de sustituir el transformador
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha del transformador de encendido Saunier Duval S5742700
- Referencia OEM
- S5742700
- Marca
- Saunier Duval
- Tipo de pieza
- Transformadores
- Unidades en stock
- 5 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- tension
- 300 V
etiqueta - frecuencia
- 20 kHz
etiqueta - Temperatura max funcionamiento
- 80 °C
etiqueta - Codigo fabricante Art.Nr.
- 07000028
etiqueta - Marca impresa
- ZIG
etiqueta - certificacion
- CE, símbolo triangular tipo VDE
etiqueta
- El texto impreso en la pieza identifica la marca como 'ZIG', pero no se ha podido confirmar si es el fabricante final del transformador o una marca comercial de un tercero.
- El código Art.Nr. 07000028 leído en la etiqueta no se ha podido contrastar con la referencia S5742700 que maneja hoy el catálogo; confirma cuál corresponde a tu pieza antes de comprar.
