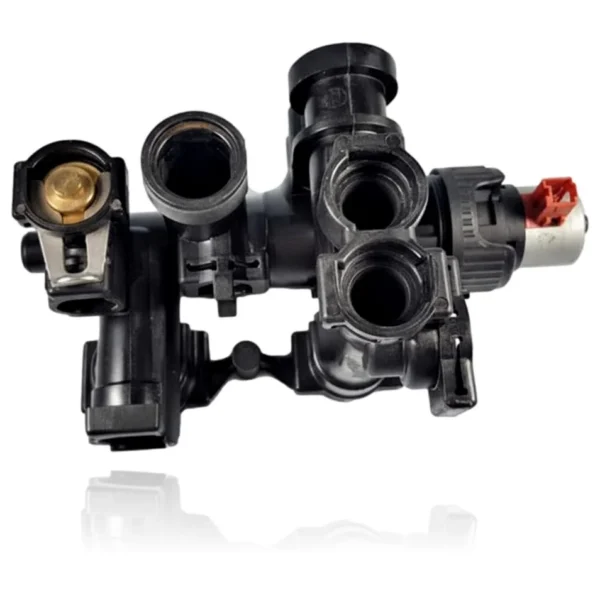

Motor Válvula De 3 Vías Saunier Duval Isofast/Themafast - Ref. S1025500
La válvula de 3 vías conmuta el agua entre el circuito de calefacción y el de agua caliente sanitaria en tu caldera. Si falla, notarás que tienes agua caliente pero no calefacción, o viceversa, e incluso puede haber mezcla entre ambos circuitos. Este motor de válvula de 3 vías Saunier Duval, con referencia S1025500, es compatible con modelos de las gamas Isofast, Isomax, Isotwin y Themafast, como el F 25 E, F 30 E y C 35 E, entre otros. Un técnico debe confirmar mediante diagnóstico si procede sustituirlo cuando se presente el código de error F.20, que indica una desconexión de seguridad por limitador de temperatura.
- Tipo de pieza
- Válvulas de 3 vías
- Estado
- Reacondicionado
- Referencia de catálogo
- S1025500
- Garantía
- 1 año
Calderas Saunier Duval compatibles con la referencia S1025500
Válvula de 3 vías con referencia S1025500. 18 compatibilidades contrastadas: F 35 E-A y F 30 E-A.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval F 35 E-A | Isofast | Contrastada |
| Saunier Duval F 30 E-A | Isofast | Contrastada |
| Saunier Duval C 35 E-A | Isofast | Contrastada |
| Saunier Duval F 35 E H-MOD | Isofast | Contrastada |
| Saunier Duval F 30 E H-MOD | Isofast | Contrastada |
| Saunier Duval Condens F 30 E | Isofast | Contrastada |
| Saunier Duval Condens F 35 E | Isofast | Contrastada |
| Saunier Duval F 35 E | Isomax | Contrastada |
| Saunier Duval F 35 H-MOD | Isomax | Contrastada |
| Saunier Duval Condens F 35 E | Isomax | Contrastada |
| Saunier Duval F 30 H-MOD | Isotwin | Contrastada |
| Saunier Duval Condens F 30 E | Isotwin | Contrastada |
| Saunier Duval F 25 E | Themafast | Contrastada |
| Saunier Duval F 30 E | Themafast | Contrastada |
| Saunier Duval C 25 E | Themafast | Contrastada |
| Saunier Duval C 30 E | Themafast | Contrastada |
| Saunier Duval Condens F 25 | Themafast | Contrastada |
| Saunier Duval Condens F 30 | Themafast | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. S1025500 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la válvula de 3 vías que tienes montada y comprueba si coincide con la referencia de catálogo S1025500; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la válvula de 3 vías S1025500
La válvula de 3 vías desvía el agua entre calefacción y agua caliente sanitaria. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera da agua caliente sanitaria o calefacción, pero nunca las dos cosas cuando toca
Causa: El motor del actuador no completa el giro y la válvula se queda anclada en una sola posición
Observa el actuador al pedir ACS: si no ves ni oyes que gira, revisa antes que le llega corriente en el conector
- 02
El motor de la válvula hace fuerza o zumba pero no llega a mover el mecanismo
Causa: El engranaje interno del actuador está desgastado o el obturador está agarrotado por cal, y el motor no tiene par suficiente para vencerlo
Si el actuador se puede separar del cuerpo, comprueba si gira suelto en vacío; si gira libre sin la válvula, el problema puede estar en el cuerpo, no en el motor
- 03
La caldera no conmuta bien entre calefacción y agua caliente sanitaria, y a veces se queda a medias
Causa: El actuador pierde el sincronismo con la posición real del obturador
Fuerza un ciclo completo de ACS y otro de calefacción seguidos y comprueba si el fallo se repite siempre o solo pasa a veces
- 04
Fuga de agua por la zona donde el actuador se une al cuerpo de la válvula
Causa: La junta entre el motor y el cuerpo hidráulico ha cedido y el agua sube hacia la parte eléctrica
Si ves humedad en el actuador, no enciendas la caldera hasta secar y localizar el origen: una fuga ahí puede acabar dañando también el motor
Códigos de error Saunier Duval que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F.20 | Desconexión de seguridad: limitador de temperatura. | Si la válvula de 3 vías (válvula de prioridad) está bloqueada o desconectada, el caudal primario no conmuta correctamente y el generador se sobrecalienta, disparando el F.20; para verificar, forzar el test/diagnóstico que mueve la válvula desde el menú de servicio y comprobar alimentación/cableado y que el eje/motor no estén agarrotados. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la válvula de 3 vías Saunier Duval S1025500
- Referencia de catálogo
- S1025500
- SKU interno Uniclima
- VVTF25EHMOD
- Marca
- Saunier Duval
- Tipo de pieza
- Válvulas de 3 vías
- Unidades en stock
- 3 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Saunier Duval F 35 E H-MOD (PDF) Documento © Saunier Duval, facilitado como referencia técnica.
Dudas frecuentes sobre la válvula de 3 vías S1025500
¿Esta pieza es la válvula de 3 vías completa o solo el motor?
¿Para qué calderas Saunier Duval sirve este motor de válvula de 3 vías?
¿Cuántos modelos de calderas son compatibles con este motor?
¿Qué referencia tiene este motor de válvula de 3 vías?
¿Qué código de error está documentado para este producto?
