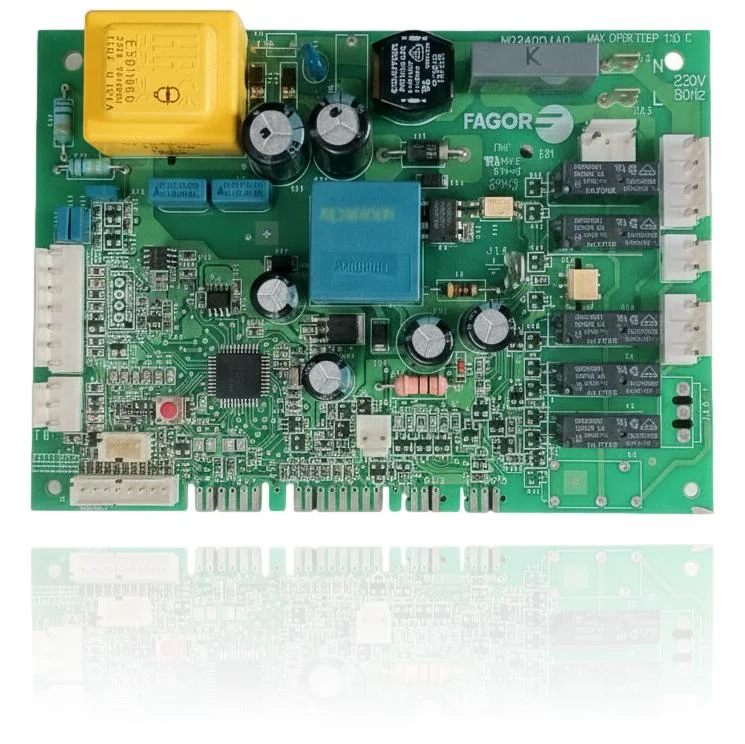

Placa electronica centrala termica Fagor FEB24ED3 Ref. N03A001A0

Centrale termice Fagor compatibile cu codul AS0007548

Placa electronica cu codul AS0007548. Zece compatibilitati verificate: FE-24 NOX si 1 FE 24 NOX B.

Compatibilitate confirmată

Nu vezi modelul tău sau ai întrebări? Codul serigrafiat este cel care contează. Cum să verifici asta · Trimite-ne o fotografie pe WhatsApp.

Cum să verifici dacă codul AS0007548 este piesa centralei tale termice

Referința piesei, modelul și revizia echipamentului trebuie verificate cu documentația producătorului.

1. Găsiți referința inscripționată pe piesa montată și comparați-o cu referința de catalog AS0007548. Dacă nu este vizibilă, nu identificați piesa doar după formă.
2. Verificați modelul complet al centralei termice pe plăcuța tehnică și căutați-l în modelele asociate din această pagină.
3. Comparați conexiunile și corpul cu piesa originală înainte de montaj.
4. Dacă aveți dubii, trimiteți-ne o fotografie a marcajului prin WhatsApp înainte de a plasa comanda.

Simptome care necesită diagnosticare în placa electronică AS0007548

Placa electronica guvernează aprinderea, modularea și siguranțele centralei termice. Acestea sunt simptomele tipice și ce trebuie făcut:

Simptome și defecțiuni frecvente

• 01

  Centrala termica nu pornește deși termostatul cere căldură.

  Cauza: Unul dintre releele OMRON G5NB-1A de pe placă nu comută și nu trimite comanda către componenta pe care ar trebui să o activeze.

  Verifică dacă se aude clicul releului când ceri căldură; dacă nu se aude niciunul dintre cele două, se îndreaptă mai mult spre placa electronică.

• 02

  Un component concret nu mai pornește (pompa, ventilatorul sau vana) în timp ce restul funcționează normal.

  Cauza: Fiecare releu de pe placa controlează un component diferit; dacă unul singur eșuează, restul continuă să funcționeze.

  Identifică ce component exact nu pornește; dacă este doar unul, verifică mai întâi acel component și cablajul său, nu doar placa.

• 03

  Centrala termică dă eroare sau se oprește după ce a funcționat o perioadă.

  Cauza: Placa este concepută pentru a funcționa până la 130°C; un exces de căldură în cutia de conexiuni poate provoca defectarea acesteia în mod repetat.

  Verifică dacă ventilația cutiei centralei termice nu este obstrucționată și dacă ventilatorul de răcire, dacă este echipat cu unul, funcționează.

• 04

  Centrala termică se reintră singură sau dă erori rare când sunt alte aparate electrice în apropiere.

  Cauza: Filtrul EMI SCHAFFNER de pe placă protejează împotriva interferențelor; dacă este deteriorat, zgomotul electric extern poate pătrunde și provoca reporniri.

  Încearcă să deconectezi alte aparate de pe aceeași linie electrică și verifică dacă defectul dispare înainte de a considera placa defectă.

Coduri de eroare Fagor care necesită diagnostic

Aceste simptome pot avea mai mult de o cauză. Dacă centrala ta termică afișează un cod de eroare, trimite-ne-l pe WhatsApp împreună cu o fotografie a serigrafiei și îți spunem dacă piesa este aceasta.

Fișă tehnică: placa electronica Fagor AS0007548

Referință de catalog

AS0007548

SKU intern Uniclima

PECFEM1901

Marcă

Fagor

Tip piesă

Plăci electronice

Unități în stoc

6 buc.

Stare

Recondiționat

Garanție

1 an

Livrare

5–6 zile lucrătoare (România)

Retur

14 zile

Datele piesei și documentația disponibilă

Contrasta codurile de etichetă, PCB și revizuirea cu piesa instalată; acestea nu sunt neapărat coduri echivalente.

Cod placă

N03A001A0

Tensiune de alimentare

230V 50Hz

Temperatura maximă de funcționare

130°C

Releu (x2)

OMRON G5NB-1A, bobina 10VDC, contacte 3A 250VAC, fabricate în Indonezia, lot 02Y7H2

Filtru EMI de rețea

SCHAFFNER RN112.4J/02, 0.4A/250V, 2x18mH, lot T0722R

Certificare UL

WK2 94V-0 0043

Marcaj

PbF (fără plumb)
