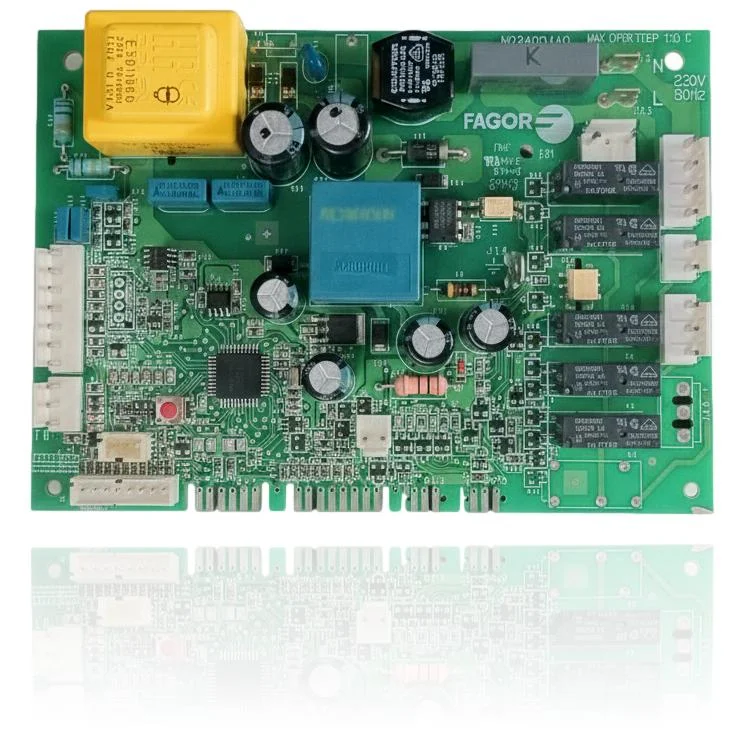

Placa Electrónica Caldera Fagor FEB24ED3 Ref. N03A001A0
La placa electrónica de la caldera Fagor FEB24ED3, referencia N03A001A0, controla el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Si falla, la caldera no arranca, se bloquea o presenta un comportamiento errático, pudiendo mostrar el código de error F5: Fallo placa control. Esta placa es compatible con varios modelos, como el FE-24 NOX, FEB 24 AR-1 N y FE 26 TC-1 N, entre otros. Un técnico debe confirmar mediante diagnóstico si procede sustituirla cuando se presenten estos síntomas o el código de error mencionado.
Calderas Fagor compatibles con la referencia AS0007548
Placa electrónica con referencia AS0007548. Diez compatibilidades contrastadas: FE-24 NOX y 1 FE 24 NOX B.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Fagor FE-24 NOx | FE 24 NOX | Contrastada |
| Fagor 1 FE 24 NOx B | FE 24 NOX | Contrastada |
| Fagor 1 FE 24 NOx N | FE 24 NOX | Contrastada |
| Fagor 1 FE 24 NOx-1 B | FE 24 NOX | Contrastada |
| Fagor 1 FE 24 NOx-1 N | FE 24 NOX | Contrastada |
| Fagor 1 FEE 24 NOx-1 B | FEE 24 NOX | Contrastada |
| Fagor 1 FEE 24 NOx-1 N | FEE 24 NOX | Contrastada |
| Fagor FEB 24 AR-1 B | FEB 24 AR | Contrastada |
| Fagor FEB 24 AR-1 N | FEB 24 AR | Contrastada |
| Fagor FE 26 TC-1 N | FE 26 TC | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. AS0007548 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo AS0007548; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica AS0007548
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no arranca aunque el termostato esté pidiendo calor
Causa: Uno de los relés OMRON G5NB-1A de la placa no conmuta y no envía la orden al componente que debería activar
Mira si se oye el clic del relé al pedir calor; si no suena ninguno de los dos, apunta más a la placa
- 02
Un componente concreto deja de arrancar (bomba, ventilador o válvula) mientras el resto funciona normal
Causa: Cada relé de la placa controla un componente distinto; si falla solo uno, el resto sigue operando
Identifica qué componente exacto no arranca; si es solo uno, revisa antes ese componente y su cableado, no solo la placa
- 03
La caldera da error o se detiene después de llevar un rato funcionando
Causa: La placa está pensada para trabajar hasta 130°C; un exceso de calor en la caja de conexiones puede hacerla fallar de forma repetitiva
Mira que la ventilación de la caja de la caldera no está obstruida y que el ventilador de refrigeración, si lo tiene, funciona
- 04
La caldera se reinicia sola o da fallos raros cuando hay otros aparatos eléctricos cerca
Causa: El filtro EMI SCHAFFNER de la placa protege de interferencias; si está dañado, el ruido eléctrico externo puede colarse y provocar reinicios
Prueba a desenchufar otros aparatos de la misma línea eléctrica y comprueba si el fallo desaparece antes de dar la placa por averiada
Códigos de error Fagor que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F5 | Fallo placa control (avería interna del circuito electrónico). | La PCB principal (AS0007548) presenta un fallo interno de hardware o de protecciones/software del programa de control, por lo que el autodiagnóstico bloquea la caldera. Verificar llegada de 230 V y tensiones auxiliares en placa (p.ej., 5 VDC), fusible/relés y ausencia de cortos; si persiste, sustituir la placa. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.

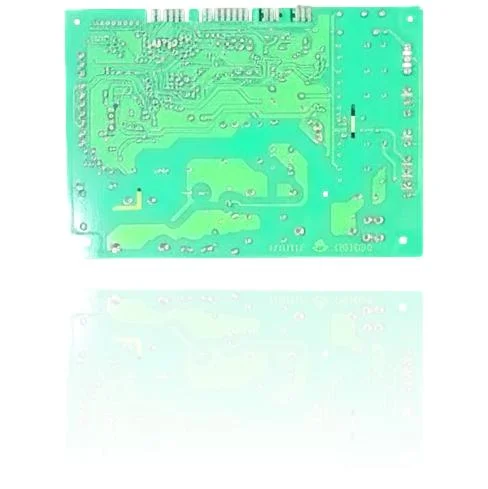

Ficha de la placa electrónica Fagor AS0007548
- Referencia de catálogo
- AS0007548
- SKU interno Uniclima
- PECFEM1901
- Marca
- Fagor
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 6 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días

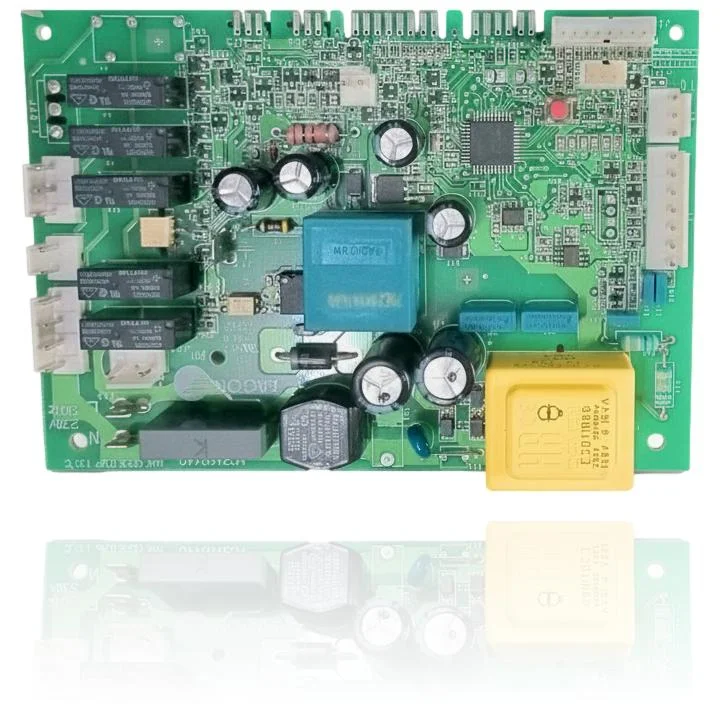

Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.

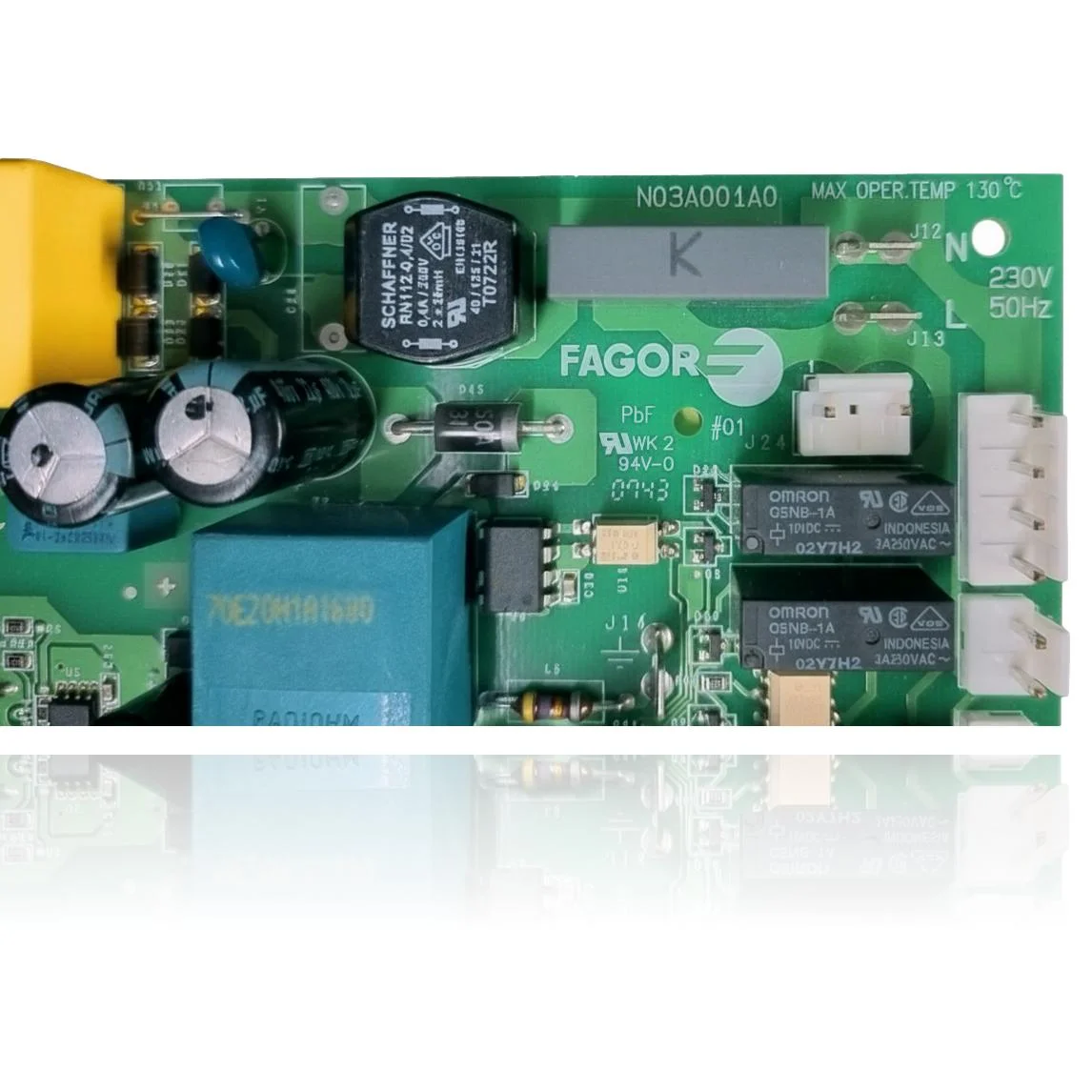

- Código de placa
- N03A001A0
- Tensión de alimentación
- 230V 50Hz
- Temperatura máxima de funcionamiento
- 130°C
- Relés (x2)
- OMRON G5NB-1A, bobina 10VDC, contactos 3A 250VAC, fabricados en Indonesia, lote 02Y7H2
- Filtro EMI de red
- SCHAFFNER RN112.4J/02, 0.4A/250V, 2x18mH, lote T0722R
- Certificación UL
- WK2 94V-0 0043
- Marcado
- PbF (libre de plomo)
Dudas frecuentes sobre la placa electrónica AS0007548
¿Qué código lleva impreso esta placa de la Fagor FEB24ED3?
¿Sirve esta placa Ref. N03A001A0 para una Fagor FEB24AR1B?
¿Qué relés lleva la placa de la Fagor FE26TC1N?
¿A qué tensión y temperatura máxima trabaja la placa de la Fagor FEB24ED3?
