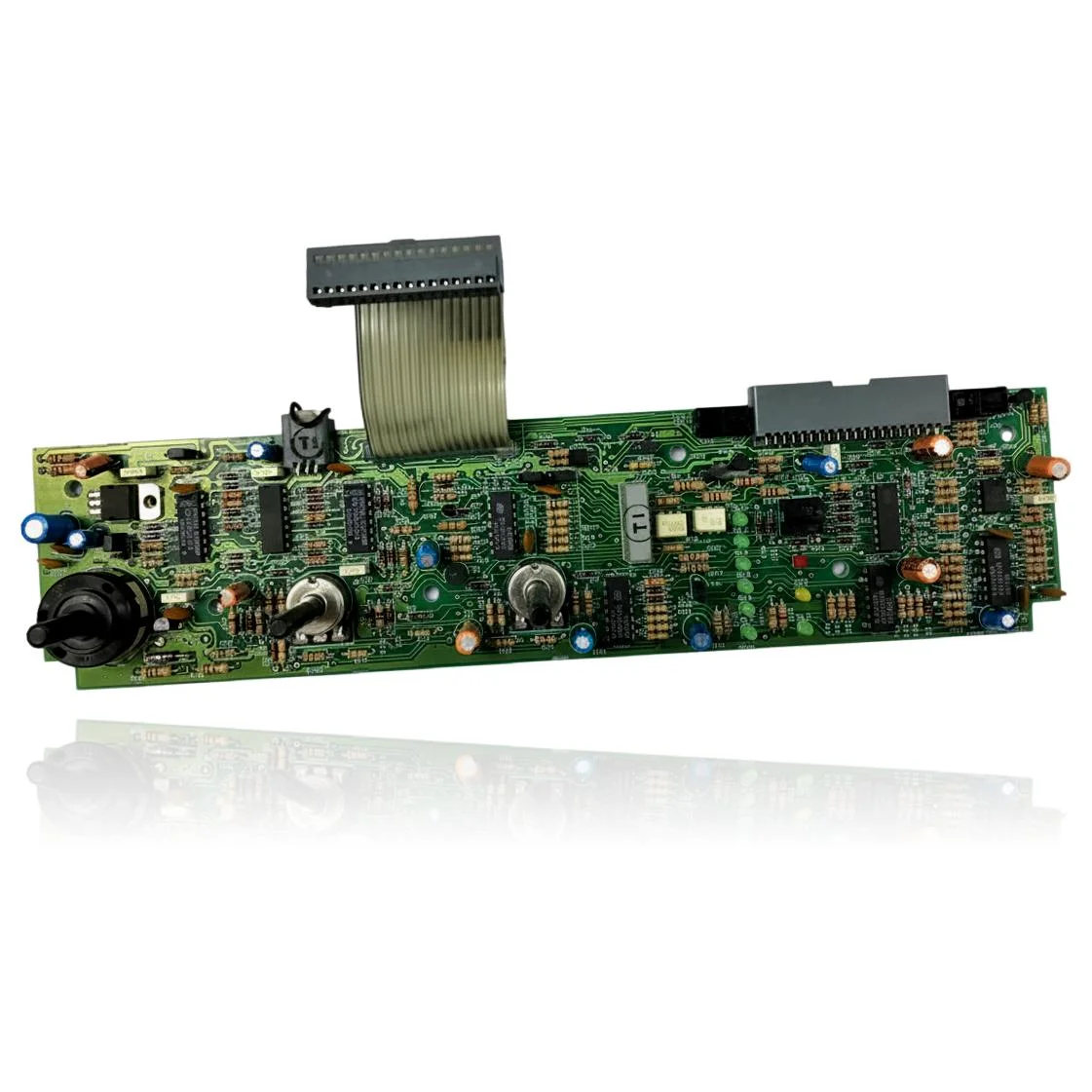

Placă electronică Chaffoteaux Sime 2 23 Ref. 61010047
Când deschizi robinetul sau pornești încălzirea, Placa Electronică Chaffoteaux Sime 2 23 Ref. 61010047 se ocupă de controlul aprinderii, modulării arzătorului și pompei centralei termice. Dacă această piesă se defectează, poți observa că centrala termică nu pornește, se blochează sau funcționează în mod eratic, afișând erori precum “Eroare Eeprom” sau “Eroare P.C.B. principal”. Această placă este compatibilă cu mai multe modele, cum ar fi Siam 2 23 E CF, Elexia CF B și Nectra 1.23 CF, printre altele. Un tehnician trebuie să confirme prin diagnostic dacă este necesară înlocuirea acesteia dacă experimentezi aceste probleme, deoarece funcționarea sa defectuoasă afectează direct operarea centralei termice.
- Tip piesă
- Plăci electronice
- Stare
- Recondiționat
- Referință de catalog
- 61010047
- Garanție
- 1 an
Centrale termice Chaffoteaux compatibile cu codul 61010047
Placa electronica cu codul 61010047. 20 compatibilitati contrastate: Siam 2 23 E CF si Siam 2 23 E FF.
Compatibilitate confirmată
| Model de centrală termică | Familie | Verificare |
|---|---|---|
| Chaffoteaux Siam 2 23 E CF | Siam | Contrastată |
| Chaffoteaux Siam 2 23 E FF | Siam | Contrastată |
| Chaffoteaux Siam 2 23 e CF-FF | Siam | Contrastată |
| Chaffoteaux Elexia CF B | Elexia | Contrastată |
| Chaffoteaux Elexia CF N | Elexia | Contrastată |
| Chaffoteaux Elexia FF B | Elexia | Contrastată |
| Chaffoteaux Elexia FF N | Elexia | Contrastată |
| Chaffoteaux MC 23 CF | MC | Contrastată |
| Chaffoteaux MC 23 FF | MC | Contrastată |
| Chaffoteaux MC CF | MC | Contrastată |
| Chaffoteaux MC FF | MC | Contrastată |
| Chaffoteaux Nectra 1.23 CF | Nectra | Contrastată |
| Chaffoteaux Nectra 1.23 FF | Nectra | Contrastată |
| Chaffoteaux Nectra 2.23 CF | Nectra | Contrastată |
| Chaffoteaux Nectra 2.23 FF | Nectra | Contrastată |
| Chaffoteaux Nectra 2.28 CF | Nectra | Contrastată |
| Chaffoteaux Nectra 2.28 FF | Nectra | Contrastată |
| Chaffoteaux Nectra Top 1.23 CF | Nectra | Contrastată |
| Chaffoteaux Nectra Top 2.23 CF | Nectra | Contrastată |
| Chaffoteaux Nectra Top 2.23 FF | Nectra | Contrastată |
Nu vezi modelul tău sau ai întrebări? Codul serigrafiat este cel care contează. Cum să verifici asta · Trimite-ne o fotografie pe WhatsApp.
Cum să verifici dacă codul 61010047 este piesa centralei tale termice
Referința piesei, modelul și revizia echipamentului trebuie verificate cu documentația producătorului.
- Găsiți referința inscripționată pe piesa montată și comparați-o cu referința de catalog 61010047. Dacă nu este vizibilă, nu identificați piesa doar după formă.
- Verificați modelul complet al centralei termice pe plăcuța tehnică și căutați-l în modelele asociate din această pagină.
- Comparați conexiunile și corpul cu piesa originală înainte de montaj.
- Dacă aveți dubii, trimiteți-ne o fotografie a marcajului prin WhatsApp înainte de a plasa comanda.
Simptome care necesită diagnosticare în placa electronică 61010047
Placa electronica guvernează aprinderea, modularea și siguranțele centralei termice. Acestea sunt simptomele tipice și ce trebuie făcut:
Simptome și defecțiuni frecvente
- 01
Centrala termica nu pornește deloc: nu există afisaj electronic, nici ventilator, nici scânteie de aprindere.
Cauza: Această placă distribuie alimentarea către celelalte componente; fără ea în funcțiune, nimeni nu primește curent.
Verifică mai întâi siguranța plăcii și alimentarea de 230V înainte de a o înlocui.
- 02
Display-ul se aprinde, dar când se solicită încălzire sau apă caldă, nu se întâmplă nimic.
Cauza: Circuitul plăcii care gestionează cererea nu trimite comanda către arzător.
Confirmați că robinetul sau termostatul generează într-adevăr cererea înainte de a presupune că este placa.
- 03
Apar blocaje și rearmări consecutive, fără a se observa vreo cauză externă.
Cauza: O defect intern în placa face ca aceasta să interpreteze greșit semnalele de siguranță și să blocheze centrala termică fără un motiv real.
Notează codul de blocare exact și compară-l cu manualul: dacă este întotdeauna același, poți să te referi la componenta legată de acel cod și nu la placa.
- 04
Centrala termică pierde setările sau se resetează la zero la fiecare scurt timp.
Cauza: Circuitul de memorie al plăcii care păstrează configurația nu reține datele.
Verifică dacă placa are baterie de rezervă și dacă aceasta este descărcată înainte de a schimba întreaga placă.
Coduri de eroare Chaffoteaux care necesită diagnostic
| Cod | Defecțiune | Verificări tehnice |
|---|---|---|
| Eroare Eeprom | Defecțiune a memoriei EEPROM a plăcii de control. | Acest simptom poate fi legat de piesă, dar nu confirmă că este defectă. Un tehnician trebuie să verifice echipamentul și revizia acestuia conform manualului înainte de a decide o reparare sau înlocuire. |
| Eroare de comunicare placa centrala termica - placa interfata utilizator | Pierderea comunicării între PCB-ul principal și placa de interfață/utilizator. | Placa 61010047 nu stabilește/primește date prin bus cu interfața; verifică conectorii/cablajul între PCB și interfață și alimentarea de 5 V, dacă sunt corecte, defectul este la PCB. |
| Eroare P.C.B. principală | Eroare a plăcii electronice principale. | Defecțiune internă a plăcii 61010047 (reglare/citiri interne); după excluderea umidității/conectorilor și verificarea tensiunilor de serviciu, înlocuiți PCB-ul. |
Aceste simptome pot avea mai mult de o cauză. Dacă centrala ta termică afișează un cod de eroare, trimite-ne-l pe WhatsApp împreună cu o fotografie a serigrafiei și îți spunem dacă piesa este aceasta.
Fișă tehnică: placa electronica Chaffoteaux 61010047
- Referință de catalog
- 61010047
- SKU intern Uniclima
- PLAMCH223
- Marcă
- Chaffoteaux
- Tip piesă
- Plăci electronice
- Unități în stoc
- 12 buc.
- Stare
- Recondiționat
- Garanție
- 1 an
- Livrare
- 5–6 zile lucrătoare (România)
- Retur
- 14 zile
- Mărci 'T1' de pe placă par a fi coduri de poziție pentru bănci de testare sau depozit, nu o referință a producătorului.
Manuale și documentație tehnică
Documentația oficială a centralei termice, utilă pentru localizarea piesei și compararea codurilor de eroare.
- Manual Chaffoteaux Siam 2 23 e CF-FF (PDF) Document © Chaffoteaux, furnizat ca referință tehnică.
Întrebări frecvente: placa electronica 61010047
Ce înseamnă marcajele 'T1' de pe această placă a Nectra 2.23?
Este afisaj electronic este compatibil cu MC 23 FF, pe lângă Nectra 2.23?
