Placa electronică Honeywell Centrala termica Wiesberg RSS E24 - Cod. CE-8663AP3188/1

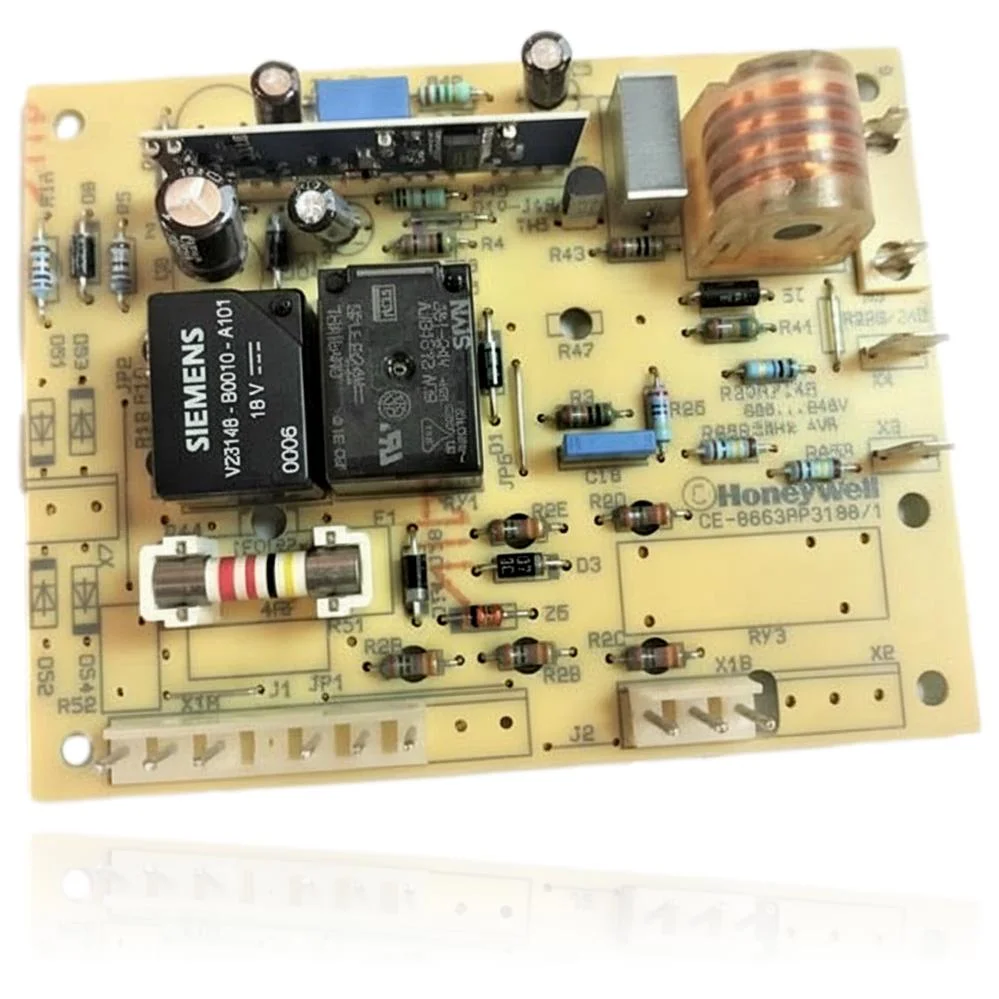

Placa electronica de centrala termica fabricata de Honeywell, identificata prin logo-ul serigrafiat si codul de omologare CE-8663AP3188/1. Are montat un releu Siemens V23148-B0010-A101 de 18V. Inlocuirea necesita confirmarea mai intai a defectiunii piesei prin diagnostic tehnic, chiar si atunci cand controlele electronice ale centralei termice esueaza. Valida pentru mai multe modele Clipper, Dua, Gea, RTFS, RTN si Wiesberg.
- Tip piesă
- Plăci electronice
- Stare
- Recondiționat
- Referință de catalog
- S4561A1007B
- Garanție
- 1 an
compatibile cu codul S4561A1007B
Placa electronica cu codul S4561A1007B. Două compatibilități confirmate: RSS 24 și RSSE 24.
Compatibilitate confirmată
| Model de centrală termică | Familie | Verificare |
|---|---|---|
| Wiesberg RSS 24 | Wiesberg RSS/RSSE 24 | Contrastată |
| Wiesberg RSSE 24 | Wiesberg RSS/RSSE 24 | Contrastată |
Nu vezi modelul tău sau ai întrebări? Codul serigrafiat este cel care contează. Cum să verifici asta · Trimite-ne o fotografie pe WhatsApp.
Cum să verifici dacă codul S4561A1007B este piesa centralei tale termice
Referința piesei, modelul și revizia echipamentului trebuie verificate cu documentația producătorului.
- Găsiți referința inscripționată pe piesa montată și comparați-o cu referința de catalog S4561A1007B. Dacă nu este vizibilă, nu identificați piesa doar după formă.
- Verificați modelul complet al centralei termice pe plăcuța tehnică și căutați-l în modelele asociate din această pagină.
- Comparați conexiunile și corpul cu piesa originală înainte de montaj.
- Dacă aveți dubii, trimiteți-ne o fotografie a marcajului prin WhatsApp înainte de a plasa comanda.
Simptome care necesită diagnosticare în placa electronică S4561A1007B
Placa electronica guvernează aprinderea, modularea și siguranțele centralei termice. Acestea sunt simptomele tipice și ce trebuie făcut:
Simptome și defecțiuni frecvente
- 01
Centrala termică nu răspunde la nicio comandă, nici de la termostat, nici de la panoul frontal.
Cauza: Dacă releul principal de pe placă este blocat sau ars, nu transmite comanda de aprindere către restul sistemului.
Măsoară tensiunea de rețea și verifică cablajul termostatului înainte de a înlocui placa.
- 02
Afisajul se stinge și se aprinde intermitent fără un motiv aparent.
Cauza: O sudură rece sau un component afectat de căldură pe placă generează întreruperi intermitente de alimentare.
Cu centrala termică aprinsă, atinge ușor panoul de comandă pentru a verifica dacă defectul este mecanic înainte de a schimba placa.
- 03
Centrala termică pornește, dar se oprește după câteva secunde fără a aprinde flacăra.
Cauza: Placa întrerupe secvența de aprindere dacă nu primește corect semnalul de la presostat sau de la senzorul de flacără.
Verifică presostatul și electrodul de detectare înainte de a presupune că defectul este pe placa electronică.
- 04
Se aprecia miros de ars sau un punct întunecat pe placa la deschiderea centralei termice.
Cauza: Un component suprasolicitat, cum ar fi un releu sau transformatorul integrat, poate fi deteriorat din cauza unei supratensiuni.
Inspectați vizual placa cu centrala termică deconectată înainte de a manipula altceva.
Coduri de eroare Wiesberg care necesită diagnostic
| Cod | Defecțiune | Verificări tehnice |
|---|---|---|
| E01 | Ionisation malfunction | Placa de aprindere Honeywell/Resideo S4561 (ref. Wiesberg 95000220) generează scânteia și amplifică semnalul de ionizare; dacă se defectează, nu există scânteie sau nu se citește ionizarea, iar centrala termică se blochează cu E01. Verificați scânteia la arzător, alimentarea la placă și curentul de ionizare; dacă nu există declanșare/citire, înlocuiți placa. |
Aceste simptome pot avea mai mult de o cauză. Dacă centrala ta termică afișează un cod de eroare, trimite-ne-l pe WhatsApp împreună cu o fotografie a serigrafiei și îți spunem dacă piesa este aceasta.
Fișă tehnică: placa electronică Wiesberg S4561A1007B
- Referință de catalog
- S4561A1007B
- SKU intern Uniclima
- PLCAX24
- Marcă
- Wiesberg
- Tip piesă
- Plăci electronice
- Unități în stoc
- 0 buc.
- Stare
- Recondiționat
- Garanție
- 1 an
- Livrare
- 5–6 zile lucrătoare (România)
- Retur
- 14 zile
Datele piesei și documentația disponibilă
Contrasta codurile de etichetă, PCB și revizuirea cu piesa instalată; acestea nu sunt neapărat coduri echivalente.
- Cod de omologare CE
- CE-8663AP3188/1
- Codul releului montat
- SIEMENS V23148-B0010-A101 18V
- Releul Siemens montat pe placă este un component de la terți: nu este fabricantul plăcii complete, care este Honeywell.
Întrebări frecvente: placa electronica S4561A1007B
Este panou Honeywell CE-8663AP3188/1 este compatibil cu centrala termica Wiesberg RSS E24?
Cine fabrică placa CE-8663AP3188/1 pentru Wiesberg RSS E24?
Ce defect rezolvă schimbarea acestei plăci Honeywell într-o Dua CTFS 24 AE?
Trebuie schimbat releul la instalarea acestei plăci într-o Gea 22/30 E?
