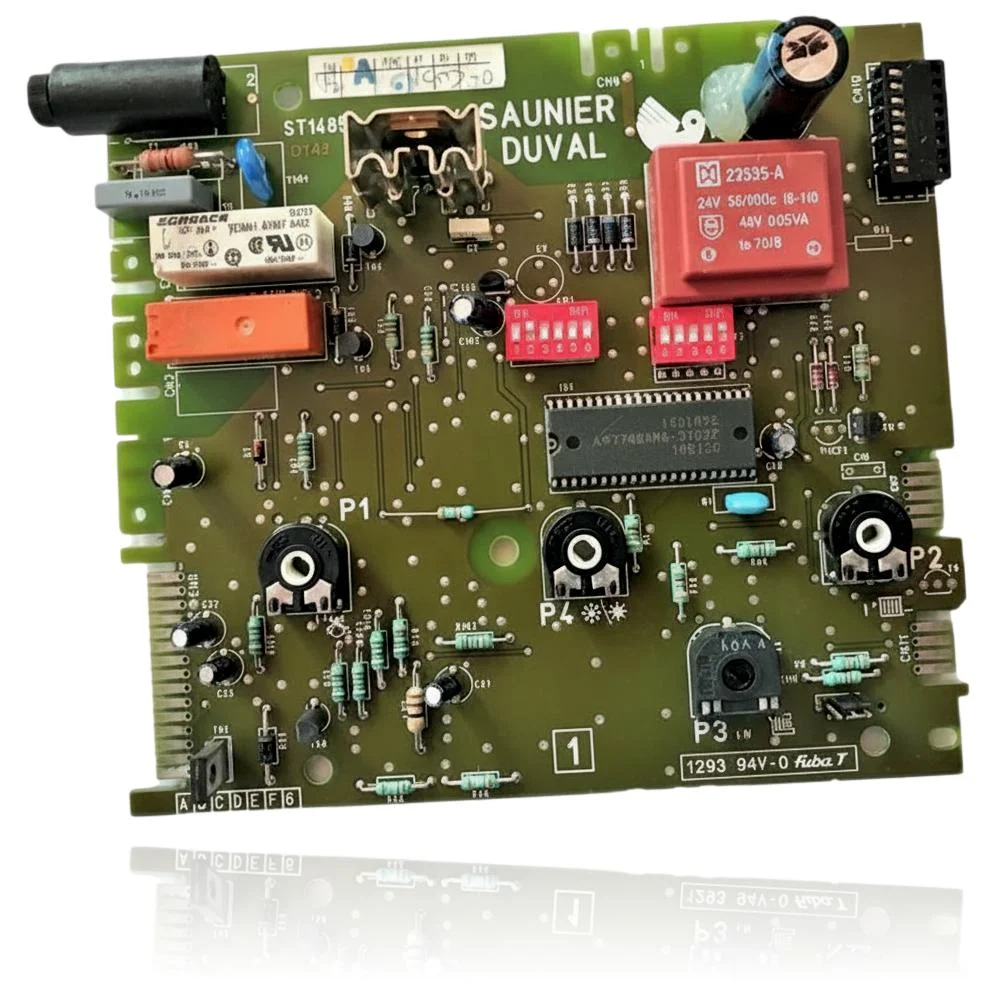

Placa electronică Saunier Duval Themaplus F 23 E

Fișă tehnică: Centrale termice Saunier Duval compatibile cu codul 05741000

Placa electronica cu codul 05741000. Opt compatibilitati verificate: C 23 E si F 23 E.

Compatibilitate confirmată

Nu vezi modelul tău sau ai întrebări? Codul serigrafiat este cel care contează. Cum să verifici asta · Trimite-ne o fotografie pe WhatsApp.

Cum să verifici dacă codul 05741000 este piesa centralei tale termice

Referința piesei, modelul și revizia echipamentului trebuie verificate cu documentația producătorului.

1. Găsiți referința inscripționată pe piesa montată și comparați-o cu referința de catalog 05741000. Dacă nu este vizibilă, nu identificați piesa doar după formă.
2. Verificați modelul complet al centralei termice pe plăcuța tehnică și căutați-l în modelele asociate din această pagină.
3. Comparați conexiunile și corpul cu piesa originală înainte de montaj.
4. Dacă aveți dubii, trimiteți-ne o fotografie a marcajului prin WhatsApp înainte de a plasa comanda.

Simptome care necesită diagnosticare în placa electronică 05741000

Placa electronica guvernează aprinderea, modularea și siguranțele centralei termice. Acestea sunt simptomele tipice și ce trebuie făcut:

Simptome și defecțiuni frecvente

• 01

  Centrala termică se blochează singură după câteva minute de funcționare.

  Cauza: Placa controlează siguranța echipamentului și oprește alimentarea dacă detectează ceva anormal.

  Notează dacă blocajul apare întotdeauna în aceeași fază (aprindere, încălzire) pentru a identifica mai bine originea.

• 02

  Nu există scânteie și nici o încercare de aprindere atunci când se solicită căldură.

  Cauza: Placa trimite comanda de aprindere către electrod și către valvula de gaz; dacă eșuează, nu există o încercare de aprindere.

  Verifică electrodul și cablul său de înaltă tensiune înainte de a da vina pe placa electronică.

• 03

  Centrala termică dă mereu puterea maximă, nu scade chiar dacă nu este necesar.

  Cauza: Dacă placa nu trimite semnalul corect către vana de gaz, modularea rămâne la maxim.

  Verifică dacă senzorul de temperatură este bine conectat și nu este deteriorat înainte de a schimba placa.

• 04

  Pilotul de avarie clipește cu un tipar care nu corespunde cu niciun cod din manualul Saunier Duval.

  Cauza: Un fulger care nu corespunde cu tabelul de coduri indică de obicei o defecțiune în electronică care gestionează acea semnalizare.

  Numără încet clipirile și pauzele de mai multe ori; uneori codul există, dar este numărat greșit prima dată.

Aceste simptome pot avea mai mult de o cauză. Dacă centrala ta termică afișează un cod de eroare, trimite-ne-l pe WhatsApp împreună cu o fotografie a serigrafiei și îți spunem dacă piesa este aceasta.

Fișă tehnică: placa electronica Saunier Duval 05741000

Referință de catalog

05741000

SKU intern Uniclima

TARF23E

Marcă

Saunier Duval

Tip piesă

Plăci electronice

Unități în stoc

5 buc.

Stare

Recondiționat

Garanție

1 an

Livrare

5–6 zile lucrătoare (România)

Retur

14 zile

Datele piesei și documentația disponibilă

Contrasta codurile de etichetă, PCB și revizuirea cu piesa instalată; acestea nu sunt neapărat coduri echivalente.

Marcă serigrafiată pe placă

SAUNIER DUVAL

Marcaj parțial de placă

ST148

Codul releului/transformatorului montat

22S95-A

Tensiunea bobinei releului/transformator 22S95-A

24V

Puterea releului/transformator 22S95-A

48V 0,05VA

Marcaj suplimentar al releului

24V 56/000C · 48V 005V/1B 70JB

Marcajul laminatului plăcii

1293 94V-0 fuba T

Manuale și documentație tehnică

Documentația oficială a centralei termice, utilă pentru localizarea piesei și compararea codurilor de eroare.

• Manual Saunier Duval F 23 E (PDF) Document © Saunier Duval, furnizat ca referință tehnică.
